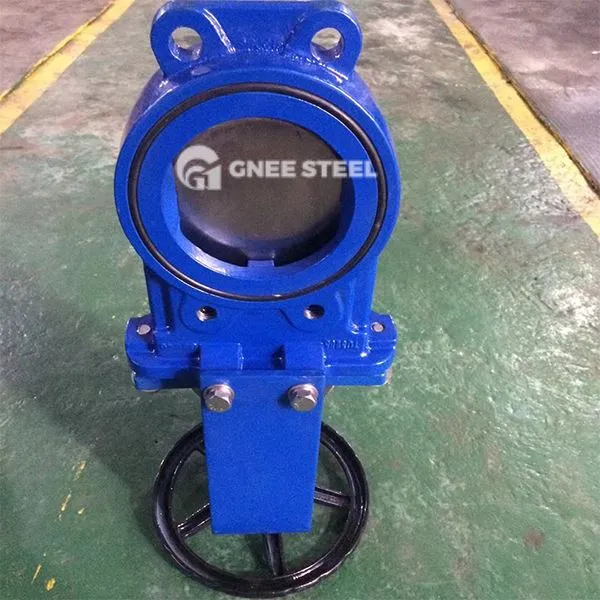

Valv tal-bieb tas-sikkina tal-ħadid duttili

Valv tal-bieb tas-sikkina tal-ħadid duttili huwa valv tal-bieb tat-tip sikkina magħmul mill-ħadid duttili. Għandu l-abbiltà tal-qtugħ tal-valv tal-bieb tas-sikkina u r-reżistenza għolja ta 'saħħa u korrużjoni tal-ħadid duttili. Huwa adattat għall-kontroll tal-qtugħ ta 'partiċelli li fihom medju, fibri jew viskożità għolja. Il-bieb tagħha huwa struttura b'forma ta 'sikkina jew forma ta' feles, u d-direzzjoni tal-moviment hija perpendikulari għall-fluwidu. Jintuża biss fl-istat kompletament miftuħ jew magħluq għal kollox u ma jistax jaġġusta l-fluss.

Disinn tal-istruttura tal-qalba

Korp u materjal tal-valv

Il-korp tal-valv huwa magħmul minn ħadid duttili (bħal mudell PZ73x -10 q). Id-disinn strutturali integrat jelimina r-riskju ta 'tnixxija u jtejjeb id-durabilità.

Il-qiegħ tal-bieb huwa xafra (angolu tal-feles ta '5 grad -50 grad), li jista' jaqta 'impuritajiet bħal fibri u demel likwidu; Il-bieb elastiku jista 'jkun kemmxejn deformat biex jikkumpensa għad-devjazzjoni tal-wiċċ tas-siġillar.

Siġill u sewqan

Il-wiċċ tas-siġillar huwa magħmul minn kisi tal-karbur jew materjal PTFE, flimkien mal-forza ta 'appoġġ tal-pjanċa tal-azzar biex tinkiseb siġill tal-għeluq bil-mod, tnaqqas il-frizzjoni tal-pjan, u testendi l-ħajja tas-servizz. Jappoġġja l-irkaptu manwali, elettriku, pnewmatiku jew taċ-ċanfrin biex jissodisfa l-bżonnijiet ta 'awtomazzjoni ta' kundizzjonijiet tax-xogħol differenti.

Standard Amerikan
Disinn għal ANSI / AWWA C509
Dimensjoni wiċċ imb wiċċ għal ASME B16. 10-2000 (serje ISO 3)
Flanġ u Tħaffir għal SME / ANSI B16. 42-1998
Standard Brittaniku
Disinn għal BS5163, BS5150
Dimensjoni wiċċ imb wiċċ għal BS5163 (ISO 3Series, serje ISO19)
Flanġ u Tħaffir għal BS4504 Part1 (EN1092)
Standard tal-Ġermanja
Disinn għal DIN3352
Dimensjoni wiċċ imb wiċċ għal DIN3202 (Series F4: ISO 14; F5: ISO 15 Series)
Flanġ u Tħaffir għal BS EN1092



Valv tal-bieb tas-sikkina tal-ħadid duttili



Vantaġġi

• Reżistenza għall-ilbies u l-pressjoni: Il-ħadid duttili għandu saħħa tat-tensjoni għolja (aħjar minn ħadid fondut ordinarju), u l-wiċċ tas-siġillar iebes jista 'jiflaħ midja li joborxu ħafna (bħal gagazza u polpa).
• Disinn tar-reżistenza tal-fluss tal-fluss: Il-kanal tal-fluss huwa dritta meta jkun miftuħ għal kollox, bi qatra ta 'pressjoni baxxa, adattata għal xenarji ta' fluss kbir.
• ‌ Manutenzjoni faċli: Struttura kompatta, piż ħafif, u d-disinn ħieles mill-kamra tal-korp tal-valv inaqqas id-deposizzjoni ta 'impurità u jnaqqas il-frekwenza ta' manutenzjoni.

Applikazzjonijiet

• Protezzjoni tal-ambjent u trattament tad-drenaġġ: Aqta 'l-fibri li fihom id-drenaġġ u partiċelli solidi biex tevita l-imblukkar tal-pajpijiet (bħal kontroll tad-drenaġġ fl-industrija tal-papermaking).
• ‌Mining u metallurġija: tikkontrolla t-trasport ta 'midja ta' viskożità għolja jew li fihom partiċelli bħal demel likwidu u tajn.
• L-industrija tal-ikel u l-kimika: Id-disinn sanitarju jista 'jintuża għal demel likwidu jew mezzi korrużivi (għandhom jissodisfaw l-istandards ta' ċertifikazzjoni materjali).
