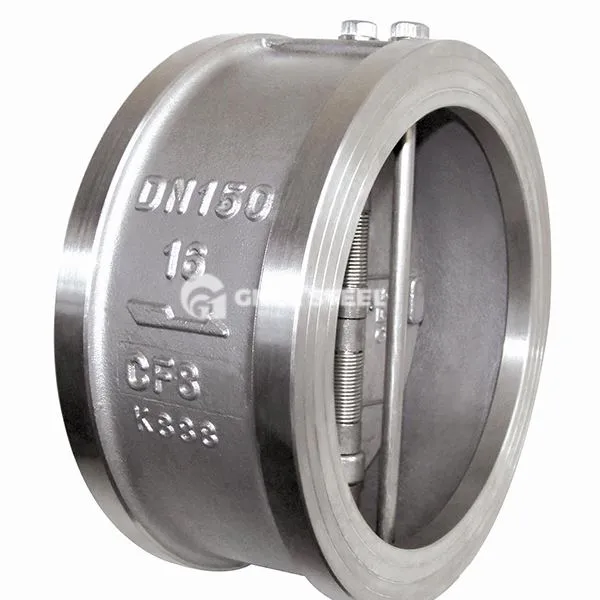

valv ta 'kontroll tat-tip tal-wejfer
Deskrizzjoni
Il-valv tal-kontroll tal-wejfer huwa valv awtomatiku li jmexxi d-diska tal-valv biex jinfetaħ u jagħlaq permezz tal-fluss tal-mezz innifsu. Jintuża biex jipprevjeni li l-mezz jiċċirkola lura, il-pompa milli tinqaleb, u s-serħan tal-pressjoni tal-kontenitur milli jkun barra mill-kontroll. Huwa jadotta struttura ta 'konnessjoni tal-wejfer u huwa ffissat bejn il-flanġijiet tal-pajpijiet minn flanġijiet jew boltijiet. Għandu l-karatteristiċi ta 'daqs żgħir, piż ħafif, u installazzjoni konvenjenti. Huwa adattat għal sistemi ta 'pipeline bi spazju limitat.
Struttura u tip tal-qalba
Tip Strutturali: Tip ta 'Lift (tip H71): Id-diska tal-valv tiċċaqlaq' il fuq u 'l isfel tul l-assi vertikali, billi sserraħ fuq il-pressjoni medja biex tiftaħ, u r-rebbiegħa tassisti fl-għeluq. Huwa adattat għal xeni ta 'pressjoni għolja b'dijametru żgħir (DN15 ~ 350mm); Tip Swing (tip H44): Id-diska tal-valv idur madwar l-assi taċ-ċappetta, li huwa adattat għal pajpijiet ta 'fluss baxx b'dijametru kbir (DN50 ~ 1200mm), b'reżistenza baxxa tal-fluss u impatt żgħir ta' għeluq; Diska doppja tal-farfett (tip H76): Id-disinn tad-diska doppja huwa kkombinat ma 'buffering tar-rebbiegħa, b'veloċità ta' għeluq veloċi (<1 second), which significantly reduces the water hammer effect.
Key komponenti:
Materjal body : azzar li ma jissaddadx (304 \/ 316L), azzar tal-karbonju (WCB \/ WCC) jew azzar ta 'temperatura baxxa (LCB), adattat għal mezzi u ambjenti differenti;
Teknoloġija ta 'l-issiġillar: Siġill iebes tal-metall (liga stellita wweldjata) jew siġill artab elastiku (PTFE \/ grafita), li jiltaqa' ma 'standards ta' tnixxija ta 'klassi V \/ Vi.
Speċifikazzjoni tal-Valv tal-Kontroll tat-Tip tal-Wafer
|
Disinn tal-valv |
: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ IS 780 \/ BS 1414 \/ BS 14846 \/ BS 1868 \/ BS 1873 \/ BS 5351 \/ Asme B 16.34 (BS 5351) \/ DIN 3357 |
||
|
Ittestjar tal-pressjoni |
: API 598 \/ API 600 \/ API 6D |
||
|
Wiċċ imb wiċċ |
: ANSI B 16.10 |
||
|
Konnessjoni finali |
: Invitat skont BSP \/ BSPT \/ NPT, Weld skond kull SW \/ BW, flanġ skont kull RF \/ rtj |
||
|
Konnessjoni tal-flanġ |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Butt weldjatura tmiem |
: ANSI B 16.25 |
||
|
Tmiem tas-sokit tal-weldjatura |
: ANSI B 16.11 |
||
|
Tarf invitat |
: ANSI B 1.20.1 (BSP \/ NPT) |
||
|
Ħxuna tal-ħajt |
: API 600 \/ BS 1868 |
||
|
Klassifikazzjoni tal-pressjoni |
: Skond l-ANSI 125 #, 150 #, 300 #, 400 #, 600 #, 800 #, 900 #, 1500 #, 2500 # |
||
|
Għażla ta 'inġinerija |
: Imħaddem mill-irkaptu, attwat elettriku, attwatiku pnewmatiku |
||
|
Firxa tad-daqs |
: Skond NPS 2 "- 48" |
||
valv ta 'kontroll tat-tip tal-wejfer
Vantaġġi
Disinn ta 'martell kontra l-ilma: buffer tar-rebbiegħa (bħall-istruttura doppja tar-rebbiegħa fil-privattiva NM 222798224 U) jew devjazzjoni tal-flap doppju tal-farfett tintuża biex tnaqqas l-impatt tal-fluss ta' wara u testendi l-ħajja tal-valv;
Kompatt u effiċjenti: It-tul strutturali huwa biss 1\/3 tal-valv ta 'kontroll tal-flanġ tradizzjonali, u l-piż huwa mnaqqas b'40% ~ 60%, u jiffranka l-ispazju ta' installazzjoni;
Risposta rapida: Il-ħin tal-għeluq tal-flap tal-valv jista 'jiġi kkontrollat fi 0. 3 ~ 1 sekonda biex tevita l-fluss ta' wara tal-mezz milli jikkawża varjazzjonijiet fil-pressjoni tas-sistema.
Applikazzjoni
Provvista ta 'ilma muniċipali u drenaġġ: Prevenzjoni l-fluss ta' wara tal-medju wara li l-pompa tal-ilma tintefa biex tipproteġi s-sigurtà tal-unità tal-pompa;
Petrokimika: Kontroll tal-fluss one-way tal-pajpijiet tad-dħul u tal-ħruġ tal-apparat ta 'reazzjoni bi pressjoni għolja;
Inġinerija krijoġenika: Sistema ta 'Trasmissjoni ta' Anti-Backflow ta 'Gass Naturali likwifikat (LNG);
Sistema ta 'enerġija: Tipprevjeni l-fluss ta' wara tal-fwar fil-pipeline tal-ilma tal-għalf tal-bojler.
