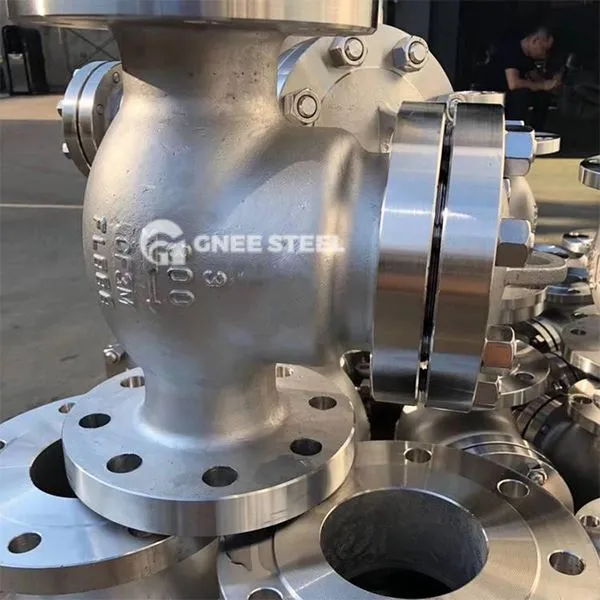

Valv ta 'kontroll tal-swing krijoġeniku

Il-valv ta 'kontroll tal-swing krijoġeniku huwa valv awtomatiku użat apposta għal kundizzjonijiet ta' xogħol b'temperatura baxxa (bħal gass naturali likwifikat, nitroġenu likwidu u mezzi oħra). Jiddependi fuq il-fluss tal-mezz innifsu biex jikkontrolla l-ftuħ u l-għeluq tad-diska tal-valv biex ma jħallix li l-mezz jiċċirkola lura, il-pompa milli treġġigħ lura u s-serħan tal-pressjoni tal-kontenitur milli jkun barra mill-kontroll. Id-disinn tiegħu għandu jissodisfa l-ambjent estrem ta 'temperatura baxxa taħt -196 grad biex jiżgura l-affidabbiltà tas-siġillar u s-sensittività tal-azzjoni.

Struttura tal-qalba
‌Valve Korp u Materjal‌:
Adattabilità tat-temperatura ‌Low ‌: Il-korp tal-valv huwa magħmul minn azzar ta 'temperatura baxxa (bħal LCB), azzar li ma jissaddadx awstenitiku (304 \/ 316L) jew azzar duplex (F51 \/ F53) biex jiġi evitat il-falliment ta' fraġilità kiesħa tal-materjal;
Komponent li jsaħħaħ ‌: Is-sedil tal-valv tal-metall u d-diska tal-valv huma mqabbla (liga iebsa tista 'tkun b'għażla ta' wiċċ) biex ittejjeb il-prestazzjoni tas-siġillar ta 'temperatura baxxa.
‌Valve Disc Disinn‌:
Struttura ta 'l-iswing‌: Id-diska tal-valv idur madwar l-assi minn ġol-ċappetta, billi sserraħ fuq il-gravità jew l-għajnuna tar-rebbiegħa biex terġa' tissettja u tnaqqas l-impatt tal-għeluq;
Disinn ta 'iffriżar ta' l-Antisti: Il-wiċċ ta 'kuntatt bejn id-diska tal-valv u s-sedil tal-valv huwa evitat minn ġamm tas-silġ f'kundizzjonijiet tax-xogħol f'temperatura baxxa.
Metodu ta 'konnessjoni‌: installazzjoni tal-flanġ jew tal-morsa, adattat għal tqassim ta' sistema ta 'pajpijiet ta' temperatura baxxa.
Parametri Tekniċi ‌temperature Range‌: -196 grad ~ +80 grad (disinn speċjali jista 'jiġi estiż għal +200 grad); ‌Pressure Livell‌: Class150 ~ 600lb (pn10 ~ 100MPa); ‌Diameter Range‌: DN50 ~ 1200mm (NPS 2 "~ 48"); ‌Leakage Livell‌: Tiltaqa 'mal-istandard tal-Klassi V ANSI, l-ebda riskju ta' tnixxija ta 'mezzi ta' temperatura baxxa.



valv ta 'kontroll tal-swing krijoġeniku



Applikazzjonijiet
Il-gass naturali ‌liquefied (LNG): il-fluss anti-back tal-pajpijiet tad-dħul tat-tank LNG u l-linji tal-ħruġ; Unità ta 'separazzjoni tal-arja: Kontroll f'direzzjoni waħda ta' sistemi ta 'konsenja ta' ossiġnu likwidu u ta 'nitroġenu likwidu; Ħażna krijoġenika ‌imika: Fluss anti-back ta 'pajpijiet ta' etilene, ammonja likwida u mezzi oħra; Sistema ta 'fjuwil aerospazjali: Garanzija ta' sigurtà ta 'idroġenu likwidu u pajpijiet ta' propellant ta 'ossiġnu likwidu.

Vantaġġi
Prestazzjoni ‌cryogenic: Ottimizzazzjoni doppja ta 'materjali u disinn biex tevita l-qsim tal-kesħa u l-falliment tas-siġill; ‌ Rispons FAST‌: Il-ħin tal-għeluq tad-diska tal-valv huwa inqas minn 1 sekonda biex jipprevjeni l-fluss ta 'wara medju milli jikkawża varjazzjonijiet fil-pressjoni tas-sistema; Disinn tar-reżistenza tal-fluss ‌low: Kanal tal-fluss ta 'dijametru sħiħ inaqqas il-waqgħa tal-pressjoni u huwa adattat għal mezzi krijoġeniċi bi fluss għoli; ‌ Long-Life Manutenzjoni‌: Struttura ta 'siġill iebes u kisi kontra l-korrużjoni ta' temperatura baxxa jnaqqsu r-rata ta 'xedd.
