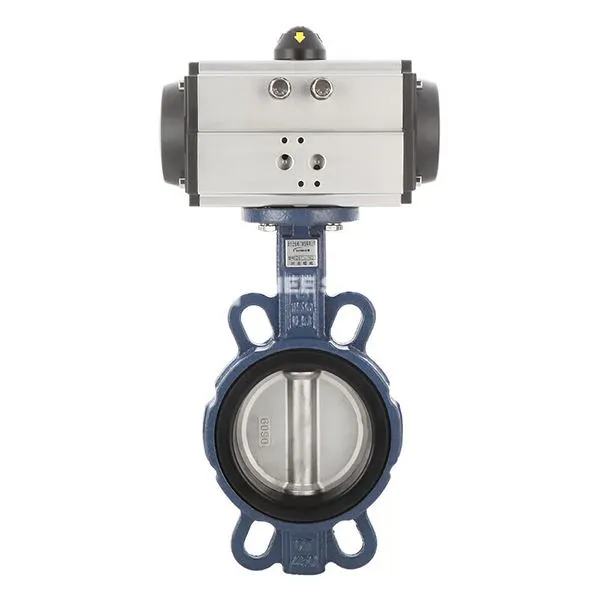

Valv tal-farfett tal-wejfer b'attwatur pnewmatiku

Valv tal-farfett tal-wejfer b'attwatur pnewmatiku huwa valv li jista 'jinfetaħ u jingħalaq malajr billi ddawwar id-diska tal-valv immexxija minn arja kkompressata. Huwa adattat għal sistemi ta 'pipeline bi spazju limitat u operazzjoni ta' frekwenza għolja. Huwa użat ħafna fil-kontroll tal-fluss u l-iżolament fl-għelieqi ta 'kimika, enerġija, ikel, eċċ.

Struttura Ewlenija u Prinċipju tax-Xogħol

Korp tal-valv u forma ta 'konnessjoni:
Disinn tal-Wafer: Il-korp tal-valv huwa mwaħħal bejn il-flanġijiet tal-pajpijiet permezz ta 'boltijiet, bi struttura kompatta u spazju għall-installazzjoni li jiffranka.
Pjanċa tal-valv u siġill: Il-pjanċa tal-farfett tadotta struttura forma ta 'diska, u l-materjal tas-siġillar jista' jkun gomma nitrile (NBR), fluororubber (FKM) jew siġill iebes tal-metall biex jissodisfa l-bżonnijiet ta 'mezzi differenti.

Attwatur Pnewmatiku:
Azzjoni doppja / li jaġixxi waħdieni: attwaturi li jaġixxu doppji jiddependu fuq is-sors tal-arja bidirezzjonali, u attwaturi b'azzjoni waħda huma mgħammra b'funzjoni ta 'reset tar-rebbiegħa (magħluqa awtomatikament meta tintilef l-arja).
‌Drive Mode‌: Gear Rack (At Series) jew Scotch Fork (AW Series) Trasmissjoni, Torque tal-Output sa ‌10 ~ 5000 N · M‌, Adattat għal DN15 ~ DN1200 Caliber‌.
‌
Prinċipju tax-xogħol‌:
Is-sors tal-arja ({{{0}}. 4 ~ 0.6 MPa) jaqleb id-direzzjoni minn ġol-valv tas-solenojd, jimbotta l-pistun tal-attwatur biex jiċċaqlaq, u jmexxi l-pjanċa tal-farfett biex idur ‌90 grad ‌ biex jikseb ftuħ sħiħ jew għeluq sħiħ.
Mekkaniżmu ta 'sħubija ‌: Siġill elastiku tal-linja ċentrali (siġill artab) jew siġill tal-metall bi tliet ekċentriċi, livell ta' tnixxija inqas minn jew daqs 10 ppm‌



Valv tal-farfett tal-wejfer b'attwatur pnewmatiku



Applikazzjonijiet

• Awtomazzjoni Industrijali:

Skonnettjar rapidu tal-pajpijiet tal-kunsinna tal-materjal fir-reatturi kimiċi.

Ir-regolazzjoni tal-fluss tal-fwar f'netwerks termali, li tiflaħ għal temperatura għolja u pressjoni għolja.

• Sistemi nodfa u iġjeniċi:

Kontroll medju asettiku tal-linji tal-mili tal-ikel u x-xorb (bl-użu ta 'korpi tal-valv tal-istainless steel illustrat mill-mera).
L-iżolament tat-tnixxija ta 'solventi u emulsjonijiet f'tagħmir farmaċewtiku.

• Protezzjoni u enerġija ambjentali:

Pipelines tal-gass tal-iskart tal-partikuli fis-sistemi ta 'desulfurizzazzjoni tal-gass taċ-ċumnija, b'disinn ta' siġill iebes reżistenti għall-ilbies.
Skonnettjar ta 'emerġenza ta' ħwienet tat-tank LNG, li jappoġġjaw kundizzjonijiet ta 'temperatura baxxa (-196 grad).
