Valv tal-ballun bi tliet biċċiet

Valv tal-ballun bi tliet biċċiet huwa valv bi struttura tal-ġisem tal-valv maqsum bi tliet sezzjonijiet. Jirrealizza l-kontroll tal-ftuħ u l-għeluq tal-mezz billi jdur il-ballun. Għandu l-vantaġġi ta 'manutenzjoni konvenjenti u siġillar affidabbli. Huwa użat ħafna fil-kontroll tal-fluwidu fl-industriji tal-pitrolju, kimiċi, tal-enerġija u tal-ikel.

Struttura Ewlenija u Prinċipju tax-Xogħol

Disinn maqsum:

Kompożizzjoni tal-Korp tal-Valv: Il-korp tal-valv tan-nofs u l-valv ikopri fuq iż-żewġ naħat huma konnessi minn boltijiet, li huwa konvenjenti għal żarmar, tindif u sostituzzjoni ta 'partijiet.

Struttura tas-siġillar: Il-ballun u s-sedil tal-valv huma magħmula minn materjali elastiċi (bħal PTFE, EPDM) jew siġilli iebsa tal-metall, u l-livell ta 'tnixxija huwa inqas minn jew daqs 10 ppm.

Modalità tas-sewqan:

Tip ta 'Operazzjoni: Jappoġġja manwal, pnewmatiku (b'attwaturi tas-serje CP) jew drive elettriku biex jissodisfa r-rekwiżiti tal-veloċità tal-ftuħ u tal-għeluq ta' kundizzjonijiet tax-xogħol differenti.

Angolu ta 'rotazzjoni: Il-ballun jista' jinfetaħ kompletament jew jingħalaq kompletament billi ddur 9 0 grad, b'ħin ta 'rispons qasir (0.5 ~ 5 sekondi).
‌
Prinċipju tax-xogħol‌:
Iċ-zokk tal-valv isuq il-ballun biex idur. Meta t-toqba tal-ballun tkun allinjata mal-pipeline, il-medju jiċċirkola, u meta jkun vertikali, huwa maqtugħ kompletament.
Meta mmexxi pnewmatikament, arja kkompressata ({{{0}}. 4 ~ 0.6 MPa) timbotta l-pistun tal-attwatur biex tikseb kontroll rapidu‌.

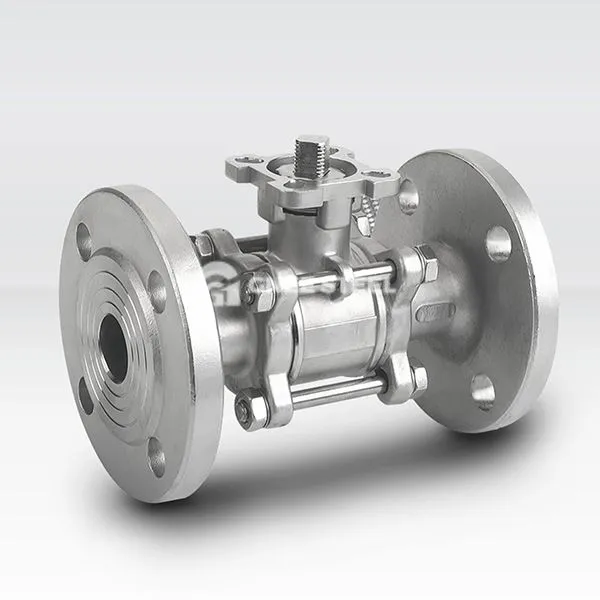

Valv tal-ballun bi tliet biċċiet



Applikazzjoni
‌

Kontroll tal-fluwidu industrijali ‌:
Żejt u qtugħ tal-gass naturali u distribuzzjoni tal-fluss fil-pajpijiet petrokimiċi ‌.
Sistema ta 'fwar ta' temperatura għolja (reżistenza għall-pressjoni sa PN40, temperatura inqas minn jew daqs 350 grad) ‌.
‌
Sistema nadifa u sanitarja ‌:
Linji ta 'produzzjoni ta' ikel u xorb (bħal ħalib u mili tal-meraq) jużaw korpi tal-valv tal-istainless steel illustrat mill-mera ‌.
Iżolament kontra l-tniġġis ta 'solventi ta' purità għolja u mediċini likwidi f'tagħmir farmaċewtiku ‌.
‌
Xenarji tal-midja speċjali ‌:
Kontroll sigur ta 'gassijiet perikolużi bħal ossiġnu u perossidu ta' l-idroġenu (disinn anti-statiku meħtieġ) ‌.
Għall-linji tal-pajpijiet għall-ġarr ta 'midja korrużiva ħafna (bħal aċidu idrokloriku u aċidu sulfuriku), huma magħżula l-korpi tal-valv PTFE kompletament miksija.
