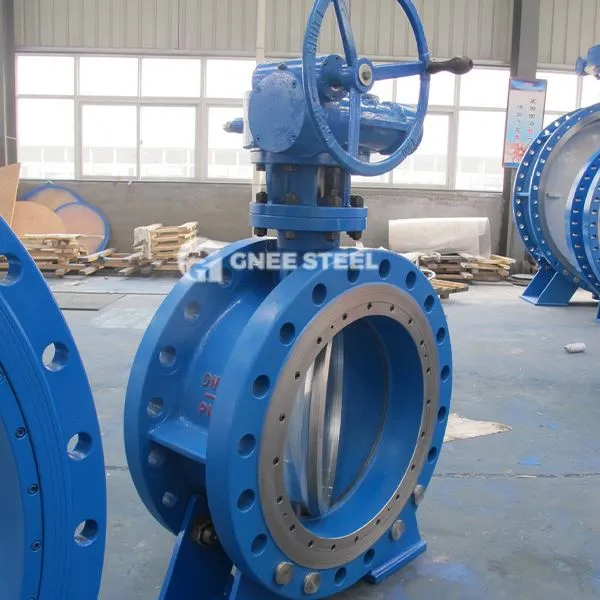

API 609 Triple Offset Butterfly Valve

API 609 Valv tal-farfett eċċentriku Triple huwa valv industrijali ddisinjat ibbażat fuq l-istruttura eċċentrika tripla.
Struttura u Disinn ‌core‌
Prinċipju eċċentriku ‌triple‌
L-assi taz-zokk tal-valv jiddevja miċ-ċentru tal-pjanċa tal-farfett u ċ-ċentru tal-korp tal-valv, u l-assi tar-rotazzjoni tas-sedil tal-valv jifforma angolu inklinat bl-assi tal-kanal tal-ġisem tal-valv, li jikseb ftuħ u għeluq mingħajr frizzjoni u żero tnixxija‌.
Il-wiċċ tas-siġillar jadotta struttura tal-kon oblikwa. Meta jkunu magħluqa, il-pjanċa tal-farfett u s-sedil tal-valv jikkuntattjaw biss fil-pożizzjoni finali, inaqqsu l-ilbies u jestendu l-ħajja‌.
‌
Teknoloġija tas-siġillar‌
‌MULTI-SIĠILL KOMPOSTI TAL-PJANIJIET: Iċ-ċirku tas-siġill tal-pjanċa tal-farfett jista 'jintgħażel mill-istivar tal-metall (bħal 304 / 316+ grafita) jew materjali rotob (PTFE / PPL),, b'kont meħud ta' kumpens riġidu b'temperatura għolja u siġillar elastiku.
Disinn tas-Sigurtà tan-Nirien: L-istruttura kollha tal-metall għadha żżomm l-integrità tas-siġillar waqt in-nar, tissodisfa l-istandards industrijali tal-protezzjoni tan-nar‌.

‌ Design Standards u Speċifikazzjonijiet‌
‌Api 609 Konformità‌: Tkopri disinn, tul ta 'struttura, konnessjoni tal-flanġ u rekwiżiti ta' test ta 'tnixxija, adattati għall-klassi 150 ~ 600 (pn10 ~ pn100) livelli ta' pressjoni‌.
Tul strutturali ‌: Isegwi l-API 609 Kategorija B jew l-istandards ISO 5752, adattati għall-wejfer, lug u konnessjonijiet tal-flanġ doppju‌.
‌Test Standards‌: It-test tal-prestazzjoni tas-siġillar jitwettaq skond l-API 598, u l-livell ta 'tnixxija jilħaq ANSI B16.104 Klassi VI (tnixxija żero) ‌.



API 609 Triple Offset Butterfly Valve
