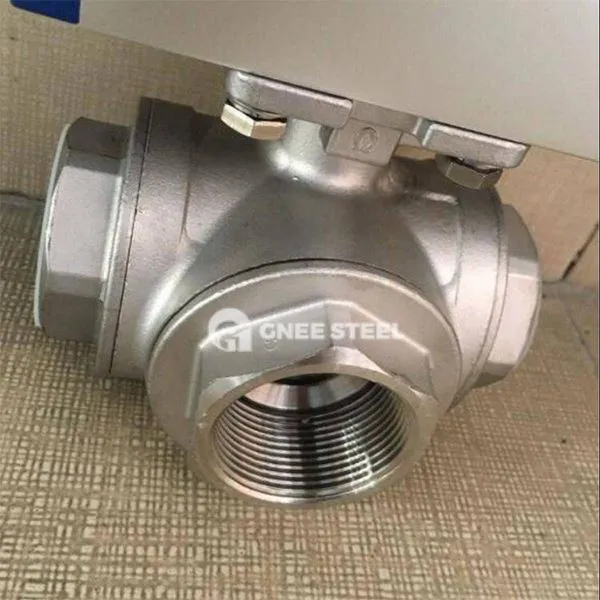

T port 3- mod kif valv tal-ballun
Valv tal-ballun bi tliet direzzjonijiet tat-tip T huwa valv li jikkontrolla l-konnettività ta 'tliet pajpijiet ortogonali billi jdur il-ballun . Il-kanal tal-fluss tiegħu huwa rranġat f'forma T, li tista' tirrealizza l-funzjonijiet ta 'devjazzjoni medja, konfluwenza u bidla fid-direzzjoni tal-fluss .
Assemblea Prinċipali
Valve body: falsifikati jew mitfugħa (azzar tal-karbonju / azzar li ma jissaddadx), bi tliet flanġijiet / interfaces bil-kamin;
Ball: Disinn tal-kanal b'forma ta 'T, trattament ta' ebusija tal-wiċċ (bħal bexx tal-karbur tat-tungstenu) biex titjieb ir-reżistenza għall-ilbies;
Sedil tal-Valv: Struttura ta 'erba' siġġijiet (standard huwa sedil tal-valv doppju) biex jinkiseb bilanċ tas-siġillar b'żewġ direzzjonijiet .
Modalità tax-Xogħol
| Pożizzjoni tal-isfera | Funzjoni | APPLICAZZJONI |
|---|---|---|
| Rotazzjoni ta '90 grad | A → B jew A → C split | Distribuzzjoni tal-materja prima kimika |
| Rotazzjoni ta '180 grad | B + C → A Fonfluenza | Żejt li tħallat it-trasport |
| Angolu speċifiku | A → b + c jew full shutdown | Shut-off ta 'emerġenza |
T Port 3- Speċifikazzjoni tal-Valv tal-Ball
Standards ta 'produzzjoni u ttestjar
| Proġett | Requirements u standards |
|---|---|
| STANDARDS MATERJALI | Korp tal-valv: ASTM A105 (azzar tal-karbonju) / A182 (azzar li ma jissaddadx); Siġill: PTFE / PEEK (reżistenza għat-temperatura inqas minn jew daqs 200 grad) |
| Seing Test | - Siġill ta 'pressjoni baxxa (0.6MPa): rata ta' tnixxija inqas minn jew daqs ISO 5208 Klassi V; - Siġill ta 'Pressjoni Għolja (1.1 × PN): tnixxija viżibbli żero |
| Ittestjar ta 'prestazzjoni | 2000 Ċikli tal-ftuħ u l-għeluq tal-pressjoni (l-ebda twaħħal) + test anti-statiku (reżistenza inqas minn jew daqs 10Ω) |
| Rekwiżiti ta 'Ċertifikazzjoni | API 6D (Pipeline Valve), Ċertifikazzjoni tal-Protezzjoni tan-Nar (API 607) |
Speċifikazzjoni
| Parametru | Firxa |
|---|---|
| Dijametru nominali | DN15 ~ DN300 (prinċipalment konnessjoni tal-flanġ) |
| Livell ta 'pressjoni | 1.6MPA ~ 6.4MPA (pn16 ~ pn64) |
| Temperatura applikabbli | -196 grad ~ 550 grad (li jkopri kundizzjonijiet ta 'temperatura kesħa għal għolja) |
| Drive Mode | Manwal, irkaptu tad-dudu, pnewmatiku (prova tal-isplużjoni), elettriku |
Applikazzjonijiet
| Industrija | Applikazzjonijiet | Funzjonijiet f |
|---|---|---|
| Petrokimiċi | Proporzjon taż-żejt mhux raffinat, bidla fl-għalf tar-reatturi | Tikkontrolla b'mod preċiż il-proporzjon tat-taħlit biex tevita l-kokk |
| Enerġija u elettriku | Devjazzjoni tal-fwar, sistema tal-ilma tal-għalf tal-bojler | Temperatura għolja u pressjoni għolja (25MPa / 550 grad) Cutoff tal-Fluss Affidabbli |
| Bini tal-vapuri | Sistema ta 'ilma tas-saborra, pipeline taż-żejt tal-fjuwil | Id-disinn kompatt jidħol fi spazju żgħir tal-kabina |
| Food Pharmaceutical | Pipeline tat-Tindif tas-CIP, distribuzzjoni medja sterili | L-imtaqqab kollu m'għandux angolu mejjet u jissodisfa r-rekwiżiti sanitarji |
T port 3- mod tal-ball valv
Vantaġġi
MULTI-FUNZZJONI KONTROLL
Valv wieħed jista 'jirrealizza devjazzjoni tal-fluss, konfluwenza u treġġigħ lura, li jissimplifika d-disinn tal-pipeline bi 30% .
Low reżistenza għall-fluss u effiċjenza għolja
Disinn ta 'dijametru sħiħ, koeffiċjent tar-reżistenza tal-fluss ≈ sezzjoni tal-pajp dritta, iffrankar ta' enerġija aktar minn 15% .
Riable Sealling
L-istruttura ta 'erba' siġġijiet hija bbilanċjata bil-forza, u l-ħajja tas-siġillar tiżdied bi 3 darbiet taħt temperatura għolja / pressjoni għolja .
Manutenzjoni faċli
Struttura mmuntata bl-aħjar mod, is-sostituzzjoni onlajn tas-siġilli tieħu biss 30 minuta .
Speċifikazzjonijiet tal-imballaġġ u t-trasport
Rekwiżiti tal-ippakkjar
DN50 u hawn taħt: kaxxa tal-injam li ma tagħmilx umdità + kopertura tal-protezzjoni tal-flanġ;
DN50 u 'l fuq: Qafas tal-kaxxa tal-injam iffissata, korp tal-valv sospiż għal xokk .
Transportazzjoni Label
Immarka l-livell tal-pressjoni, il-vleġġa tal-fluss u t-tikketta "fraġli li ma tagħmilx xokk";
Waħħal ir-rapport tal-materjal, iċ-ċertifikat tat-test u d-dokumenti taċ-ċertifikazzjoni API .
Valv tal-ballun bi tliet direzzjonijiet tat-tip T issolvi l-punti tal-uġigħ ta 'distribuzzjoni medja, siġillar ta' temperatura għolja u limitazzjoni ta 'spazju f'sistemi ta' pajpijiet kumplessi permezz ta 'innovazzjoni strutturali u ttestjar rigoruż .
