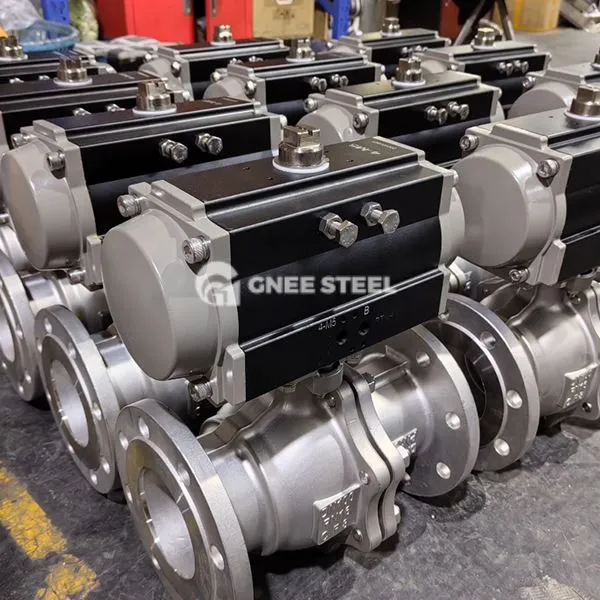

Valv tal-ballun flangat tal-flanged

Valv tal-ballun tal-flanġ pnewmatiku huwa valv li jmexxi l-ballun biex idur minn attwatur pnewmatiku biex jiftaħ u jagħlaq il-mezz. Juża konnessjoni tal-flanġ biex jiżgura s-siġillar u l-kapaċità tal-ġarr tal-pressjoni, għandu kemm rispons mgħaġġel kif ukoll affidabilità għolja, u huwa użat ħafna f'sistemi ta 'kontroll tal-awtomazzjoni industrijali bħall-pitrolju, l-industrija kimika, u l-enerġija.

Struttura Ewlenija u Prinċipju tax-Xogħol
Moduli tal-Kompożizzjoni:

Korp tal-valv: struttura integrali jew maqsuma, prinċipalment magħmula minn azzar li ma jissaddadx 304 / 316L, u azzar falsifikat jintuża f'xi xenarji ta 'pressjoni għolja.
Ballun u Siġill: Il-ballun permezz tat-toqba huwa miftuħ għal kollox meta jkun allinjat mal-pajp, u magħluq għal kollox meta jkun vertikali; Il-wiċċ tas-siġillar juża PTFE (siġill artab) jew siġill iebes tal-metall (bħal liga stellita).
Attwatur Pnewmatiku: Tip ta 'Rack Gear (Serje AT / AW) jew Drive tat-Tip tal-Fork, Torque tal-Output 10 ~ 5000 N · M, Adattat għall-kalibru DN15 ~ DN1200.
‌
Fluss tax-xogħol‌:

‌Drive Mode‌: arja kkompressata ({{{0}}. 4 ~ ~ 0.7 MPa) taqleb il-passaġġ tal-arja minn ġol-valv tas-solenojd, timbotta l-pistun tal-attwatur biex tiċċaqlaq, u tmexxi l-valv iz-zokk biex iddawwar 90 grad ‌.
Mekkaniżmu ta 'ssiġillar‌: Is-sedil tal-valv mgħobbi bir-rebbiegħa jikkuntattja l-ballun, u l-livell ta' tnixxija jista 'jilħaq livell ANSI VI (siġill iebes) jew inqas minn jew daqs 10 ppm (siġill artab) ‌.



Valv tal-ballun flangat tal-flanged



Funzjonijiet ewlenin:

Cut-Off Fast: Ħin ta 'Rispons 0. 5 ~ 5 sekondi, adattat għal kundizzjonijiet ta' emerġenza (bħal tnixxija ta 'tank LNG).
Regolament tal-fluss: Id-disinn tal-ballun f'forma ta 'V jappoġġja kontroll tal-fluss lineari (pożizzjonatur elettriku meħtieġ).
Kompatibilità tal-midja: tolleranti għal midja perikoluża bħal ilma, fwar, aċidi, gass naturali u ossiġenu.

Applikazzjonijiet:

Petrokimiċi: qtugħ mill-bogħod u distribuzzjoni ta 'żejt tal-pipeline u gass naturali.
Sistema ta 'enerġija: regolazzjoni tal-fluss tal-fwar f'netwerk termali (reżistenza għall-pressjoni sa PN40, temperatura inqas minn jew daqs 550 grad).
Xena nadifa: Korp tal-valv tal-istainless steel tal-ikel tal-ikel (RA inqas minn jew daqs 0. 8 μm) jintuża għal-linja ta 'mili asettiku ta' prodotti tal-ħalib.

It-tags Popolari: Valv tal-ballun pnewmatiku flanged, manifatturi tal-valv tal-ballun pnewmatiku tal-kina, fornituri, fabbrika
