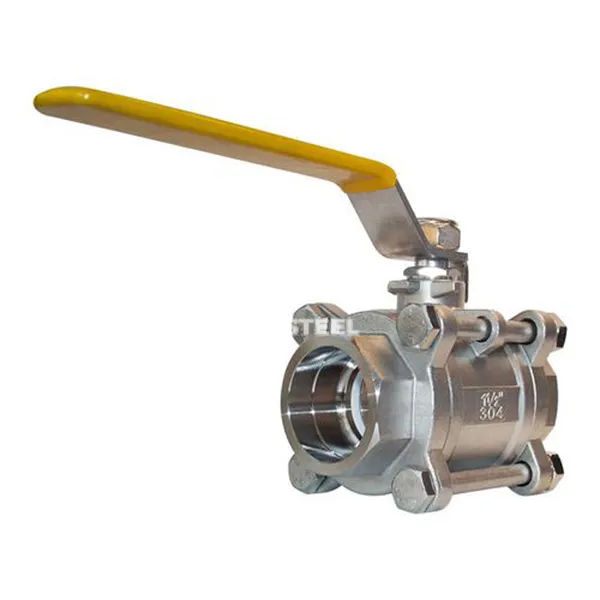

Valv tal-ballun tal-weldjatura tas-sokit

Il-valv tal-ballun tal-iwweldjar tal-wweldjar huwa konness mal-pipeline permezz ta 'wweldjar tas-sokit. Il-partijiet tal-ftuħ u l-għeluq tiegħu huma sferi b'kanali ċirkulari. Il-mezz jista 'jkun mixgħul u mitfi jew id-direzzjoni tal-fluss tista' tiġi kkontrollata billi ddur 90 grad. Huwa użat prinċipalment f'sistemi ta 'pipeline ta' ilma, żejt, gass u likwidi korrużivi (bħal aċidi u alkali). Il-firxa tal-pressjoni hija ġeneralment 1. 6-6. 4Mpa‌, u r-reżistenza għat-temperatura tista 'tilħaq -20 grad ~ 350 grad ‌.

Struttura u Karatteristiċi tal-Qofol
‌ Disinn tal-Korp tal-Valv‌

‌ Metodu ta 'konnessjoni: Il-konnessjoni tal-iwweldjar tas-sokit (SW) hija adottata, li hija adattata għall-istandard ASME B16.11, faċli biex tinstalla u siġillar eċċellenti; ‌Material‌: Il-korp tal-valv huwa l-aktar magħmul minn azzar li ma jissaddadx 304 / 316L jew azzar duplex, li għandu reżistenza qawwija għall-korrużjoni u huwa adattat għal kundizzjonijiet tax-xogħol kumplessi bħal midja li fihom il-kubrit; Forma strutturali ‌: ‌Three-Piece‌: tikkonsisti minn korp tal-valv, kopertura tal-valv, u diska tal-valv, li hija faċli biex tiżżarma u tinżamm (bħal tip Q61F); ‌Full bore / imnaqqas ta 'bore‌: Id-disinn tal-bore sħiħ inaqqas it-telf tal-pressjoni, u l-istruttura mnaqqsa tal-bore hija adattata għal xeni bi spazju limitat.
‌
Sistema ta 'siġillar u sewqan‌
It-tip li jissaħħaħ ‌:
‌Soft Seal‌: PTFE jew sedil tal-valv tal-gomma, livell ta 'tnixxija sa ANSI VI, adattat għal fluwidi nodfa;
‌Hard seal‌: stellite 6, reżistenti għall-ilbies tal-partikuli u temperatura għolja (inqas minn jew daqs 450 grad);
‌Drive Mode‌: Attwatur manwali, pnewmatiku jew elettriku, ħin ta 'rispons pnewmatiku inqas minn jew daqs 0. 05 sekondi, jappoġġja kontroll mill-bogħod.

Daqsijiet: 1/2 "- 2", dn 15 - dn 50mm

Klassifikazzjoni tal-Pressjoni: Class150 / 600/800/1500 / 2500LB

Materjal tal-Korp tal-Valv: A105, F304, F304L, F316, F316L, 4A, F51, eċċ.

Operat minn: lieva, irkaptu jew attwatur pnewmatiku, idrawliku u elettriku

Midja: gass, żejt, ilma, aċidu

Formola ta 'Konnessjoni: Threaded, SW, BW Ends.

Kanal: Dritt permezz tat-Tip

Standards:

Disinn: ASME B16.34 / BS 5351.

Wiċċ imb'wiċċ: Standard tal-Manifattur.

Tmiem sa tmiem: Standard tal-Manifattur.

Tmiem bil-kamin: ASME B1.20.1.

Welding Socket & BW End: ASME B16.11.

Test: API 598 / BS 6755.

Test Sikur tan-Nar: API 597 / API 6FA.



Valv tal-ballun tal-weldjatura tas-sokit



Applikazzjonijiet
Petrokimika: Qtugħ tal-pipeline tal-gass naturali qarsa (q41f -160 p tat-tip), bl-użu ta 'korp tal-valv 316L + kombinazzjoni ta' siġill iebes;
Enerġija u Qawwa: Qlib tal-Medju tas-Sistema tal-Ħażna tal-Enerġija tal-Melħ imdewweb, Reżistenza għat-Temperatura ta '450 Grad / Reżistenza għall-Pressjoni 32MPa;
Farmaċewtiċi u ikel: SUS316 Korp tal-valv illustrat + siġill artab, li jissodisfa r-rekwiżiti taċ-ċertifikazzjoni sanitarja;
Trattament tal-ilma: Aġent ta 'trattament tad-drenaġġ bi pressjoni għolja, adattat għall-ftuħ u l-għeluq ta' frekwenza għolja (akbar minn jew daqs 100, 000 Times Life).
