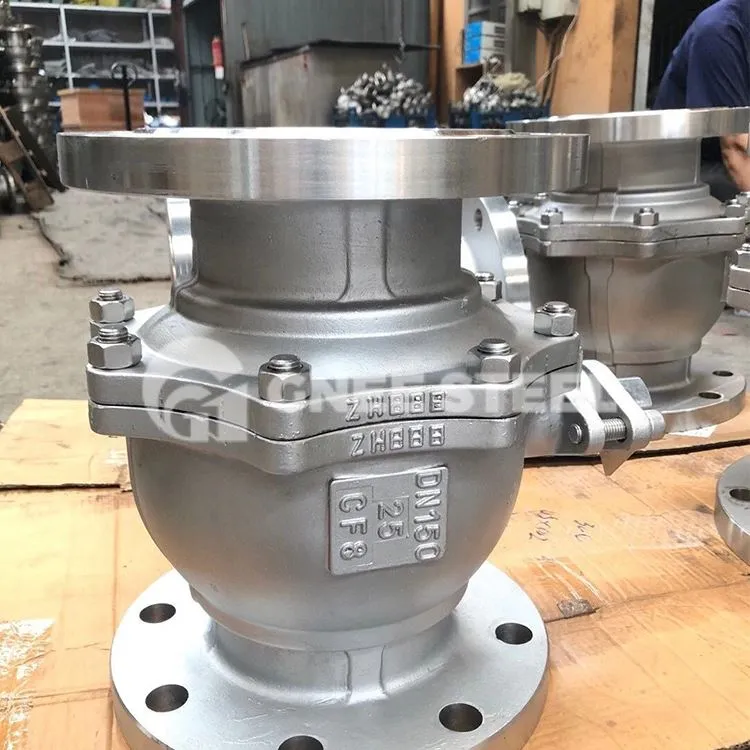

valv tal-ballun tan-nar Deskrizzjoni
Fire Safe Ball Valve juża kombinazzjoni ta 'float, siġill tal-grafita u sedili minn metall għal metall biex jipprovdi għeluq issikkat filwaqt li jipprevjeni tnixxija ta' zokk estern. Taħt kundizzjonijiet operattivi normali, il-ballun tal-valv jistrieħ fuq żewġ sedili tal-valv biex jiżgura għeluq issikkat għall-gass. Meta l-valv ikun espost għal temperaturi 'l fuq mil-limitu li s-sits tal-valv jistgħu jifilħu (eż. +450 grad F), is-sits tal-valv se jiddeformaw u jingħafsu. Meta s-sedili tal-valv ikunu kompletament bil-ħsara, il-ballun tal-valv fil-valv ser jistrieħ sew fuq il-qoxra tat-tarf, u joħloq għeluq minn metall għal metall. Is-siġill taz-zokk tal-valv huwa reżistenti għal temperaturi għoljin, li flimkien maż-zokk tal-valv anti-blowout u anti-statiku jillimita aktar it-tnixxija, u jżomm likwidi li jaqbdu separati minn sorsi tas-sħana li jistgħu jaqbduh.
Speċifikazzjoni
| Dijametru Nominali | DN80 ~ DN350, NPS3 ~ NPS14 |
| Pressjoni Nominali | PN6~PN40,CL150-CL300 |
| Standard tad-Disinn | BS5351, API6D, API608, ASME B16.34 |
| Tmiem il-Konnessjoni |
Flanġ |
| Materjal tal-Korp |
A216 WCB, A217 WC6/WC9, A351 CF8/ CF8M, A352 LCB/LCC, A105, F304, F316, LF2, F11, F22 |
| Sedil | PTFE, RPTFE, Teflon, Najlon, PPL, PEEK, Delvron, Metall għal metall |
| Operazzjoni | elettriku, pnewmatiku, idrawliku, gearbox |
| Operatur | elettriku, pnewmatiku, manwali, lieva, wrench, gear, idrawliku |
| Temp tax-xogħol | 0 grad ~250 grad |
Valvoli Safe tan-Nar
Prinċipju tad-disinn strutturali tal-Valv tal-Ball tan-Nar Safe
- Il-valv tal-ballun kontra n-nar huwa struttura ta 'ballun fissa. Is-siġill tat-tarf upstream huwa s-siġill prinċipali u għandu funzjoni DBB. Meta s-siġill ikun intatt, il-valv jista 'jinfetaħ jew jingħalaq għal kollox biex josserva jekk hemmx tnixxija fis-sedil tal-valv upstream mill-port tan-nofs tad-drenaġġ tal-kavità jew port tal-vent. Taħt użu normali, il-kavità tan-nofs tal-valv tal-ballun tal-pipeline mhix taħt pressjoni. F'każ ta 'inċident tan-nar, struttura li tiflaħ għan-nar tas-sedil tal-valv iddisinjata tajjeb tista' tnaqqas il-progress tal-mezz ta 'pressjoni upstream li jidħol fil-kavità tan-nofs u tevita t-tnixxija medja u t-tnixxija interna kkawżata miż-żieda fil-pressjoni fil-kavità tan-nofs. Sedil tal-valv b'disinn tajjeb ta 'struttura kontra n-nar huwa miżura attiva biex tiżgura li l-valv tal-ballun tal-pipeline ikollu prestazzjoni sikura kontra n-nar.
Fid-disinn tal-istruttura kontra n-nar, id-disinn tal-istruttura tan-nar tas-sedil tal-valv huwa ċ-ċavetta. Is-sedil tal-valv għandu prestazzjoni tajba kontra n-nar. F'każ ta 'inċident tan-nar, jista' jnaqqas il-pressjoni ta 'l-istruttura li ma jgħaddix nar minn zokk tal-valv u d-disinn ta' l-istruttura li ma jgħaddix nar bejn il-korp tal-valv u l-korpi tax-xellug u tal-lemin.
- L-iskop tad-disinn tal-istruttura kontra n-nar tas-sedil tal-valv huwa:
(1) Żgura b'mod effettiv li fil-każ ta 'inċident tan-nar, il-mezz ta' pressjoni upstream jgħaddi fil-kavità tan-nofs tal-korp tal-valv permezz tas-sedil tal-valv mill-inqas possibbli, u b'hekk jikkawża tnixxija interna u esterna. Żgura li l-inċident tan-nar mhux se jiġi estiż minħabba l-valv qabel ma l-pumpiera jaslu fuq il-post; wara li l-pumpiera jaslu fuq il-post, in-nar jista 'jiġi mrażżan malajr u l-inċident tan-nar jista' jiġi eliminat bl-użu ta 'tagħmir tat-tifi tan-nar.
(2) Agħmel l-istruttura tal-prodott verament tilħaq ir-rekwiżiti tal-ispeċifikazzjonijiet API6D. Agħmel il-prodott jgħaddi mit-test tan-nar u akkwista ċertifikat kontra n-nar.
Disinn tal-istruttura kontra n-nar tas-sedil tal-valv:
Ċirku tas-siġillar kontra n-nar tal-grafita huwa ssettjat bejn iċ-ċirku tas-sedil tal-valv tal-metall u l-korp tal-valv; siġill tal-metall kontra n-nar huwa stabbilit bejn iċ-ċirku tas-sedil tal-valv tal-metall u l-ballun.
