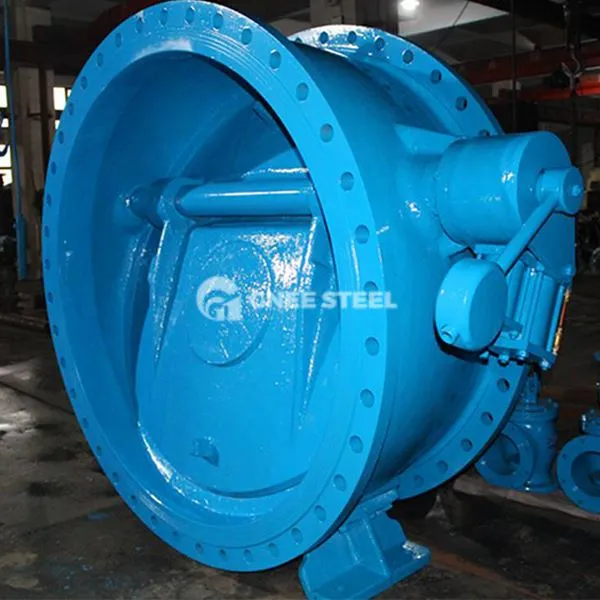

Valv ta 'kontroll tal-pjanċa waħda

Il-valvi ta 'kontroll tal-pjanċa waħda saru l-valvi preferuti għal pajpijiet ta' dijametru żgħir u medju minħabba l-istruttura kompatta tagħhom, siġillar għoli u karatteristiċi ta 'rispons veloċi. Huwa adattat għall-pitrolju, muniċipali, ikel u bosta industriji oħra, speċjalment fix-xena tal-midja ta 'purità għolja bi pressjoni għolja bi prestazzjoni eċċellenti.

Strutturali

Komponenti ewlenin:

Korp tal-valv: struttura dritta jew vertikali, il-materjal huwa l-aktar azzar mitfugħ, azzar li ma jissaddadx jew liga, il-kavità ta 'ġewwa hija mfassla biex tiġi simplifikata biex tnaqqas ir-reżistenza tal-fluss.
Flap tal-valv: Diska waħda jew struttura emisferika, materjal jista 'jkun il-metall kollu (bħal 304 stainless steel) jew metall + siġill artab (bħal gomma, PTFE), permezz tal-apparat gwida biex jikkontrolla l-irfigħ jew it-trajettorja li ddur.
Mekkaniżmu tar-Rebbiegħa (xi mudelli): Biex tassisti l-flap tal-valv biex terġa 'tissettja u ttejjeb il-veloċità tar-rispons tal-għeluq f'kundizzjonijiet ta' pressjoni baxxa.
Komponenti oħra:

Bonnet: imbarrat mal-korp tal-valv għal żarmar u manutenzjoni faċli.
Wiċċ tas-siġillar: Liga iebsa tal-kisi jew adozzjoni ta 'materjal ta' siġillar artab biex tiżgura tnixxija żero waqt l-għeluq.

Speċifikazzjoni

Dijametru nominali: DN 15- DN300 (firxa konvenzjonali), adattata għal pajpijiet ta 'dijametru żgħir u medju.
Livell ta 'Pressjoni:
Standard Nazzjonali: 1.6MPa ~ 1 0. 0MPA (mudelli ta 'pressjoni għolja sa 42MPa).
Firxa tat-temperatura: -29 grad sa +550 grad (mudelli applikabbli bil-fwar tat-temperatura għolja).
Konnessjoni: flanġ (tip H41x), kamin (dijametru żgħir) jew iwweldjat (pajpijiet kimiċi ta 'pressjoni għolja)



Valv ta 'kontroll tal-pjanċa waħda gnee



Vantaġġi

Kostruzzjoni sempliċi u affidabbli:
Id-disinn tal-flap wieħed inaqqas il-punti ta 'falliment u l-ispejjeż tal-manutenzjoni huma biss 50% tal-valvi ta' kontroll tal-ġewnaħ doppju.
Prestazzjoni tas-siġillar eċċellenti:
Is-siġilli iebsa huma ratati tal-klassi VI, filwaqt li siġilli rotob jipprovdu tnixxija żero għal mezzi ta 'purità għolja.
Reżistenza baxxa tal-fluss u rispons mgħaġġel:
Valv Strumplifikat Koeffiċjent tar-Reżistenza tal-Fluss tal-Korp baxx daqs {{0}}. 05, ħin tal-għeluq tal-mudell assistit mir-rebbiegħa inqas minn jew daqs 0.5 sekondi, li jipprevjeni effettivament il-martell tal-ilma.

Applikazzjonijiet

Qasam industrijali:
Industrija petrokimika: soluzzjonijiet ta 'aċidu u alkali, pajpijiet taż-żejt u tal-gass li fihom il-kubrit biex jipprevjenu l-fluss ta' wara.
Metallurġija tal-qawwa: Sistema tal-fwar ta 'temperatura għolja, pipeline taċ-ċirkolazzjoni tal-ilma li tkessaħ.
Inġinerija Muniċipali:
Provvista ta 'l-ilma u stazzjon ta' l-ippumpjar tad-drenaġġ, netwerk ta 'pajpijiet ta' bini għoli, interċettazzjoni ta 'backflow tad-drenaġġ.
Xeni Speċjali:
Pajpijiet tal-ikel u farmaċewtiċi asettiċi, żejt tal-baħar fond u pajpijiet tat-trasmissjoni tal-gass.
