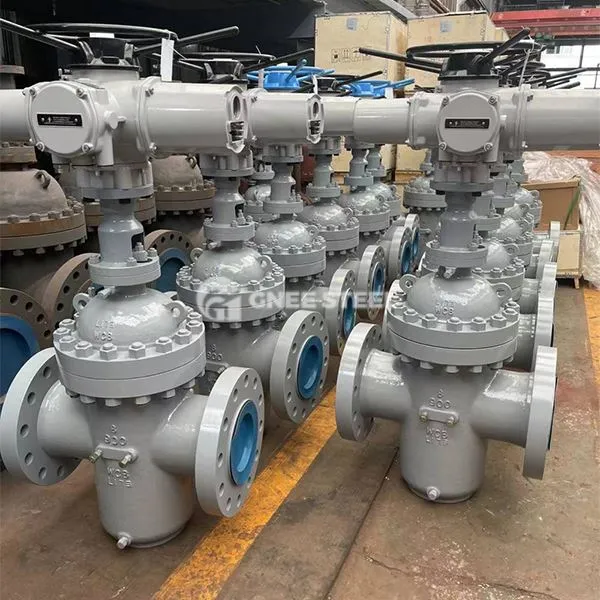

Valv tal-bieb tad-diska doppja parallela

Valv tal-bieb tad-diska doppja parallela (magħruf ukoll bħala valv tal-bieb doppju parallel) huwa tip ta 'valv li jiftaħ u jagħlaq permezz tal-moviment vertikali ta' żewġ gradi paralleli, iddisinjat apposta għall-kontroll tal-qtugħ ta 'mezzi ta' pressjoni għolja, bi fluss għoli jew impurità li fihom, u huwa adattat għall-petrolju, l-enerġija kimika, elettrika u xenarji oħra industrijali oħra. L-istruttura tal-qalba tagħha ssegwi l-istandards API 600 u GB / T 12234, li jinkludu siġill elastiku doppju u reżistenza għall-fluss baxx.

Speċifikazzjoni

Dijametru nominali: DN50 ~ DN1200 (firxa komuni), disinn sħiħ ta 'bore biex tnaqqas il-waqgħa tal-pressjoni.
Klassifikazzjoni tal-Pressjoni:
Standard Amerikan: Klassi 150- Class2500 (sa 42MPa).
Standard Ewropew: PN 10- PN420.
Temperatura applikabbli: -196 grad (kesħa fil-fond) sa +550 grad (fwar tat-temperatura għolja).
Konnessjoni: flanġ (standard ANSI / DIN) jew iwweldjar, adattat għal pajpijiet ta 'pressjoni għolja.



Valv ta 'bieb doppju ta' diska parallela gnee



Gwida ta 'Installazzjoni tal-Valv ta' Diska Double Double Parallel

I. Preparazzjoni qabel l-installazzjoni
Spezzjoni tat-Tagħmir:

Iċċekkja jekk il-korp tal-valv, il-bieb u l-wiċċ tas-siġillar humiex ħielsa mill-ħsara, ikkonferma li l-attwatur (manwali / elettriku) jaqbel mal-valv u t-terminali tal-wajers humiex intatti.
Iċċekkja jekk l-ispeċifikazzjonijiet tal-valv (DN, livell ta 'pressjoni) u l-parametri tal-pipeline humiex konsistenti.
Għodda u Materjali:

Ipprepara boltijiet tal-flanġ, gaskits li jissiġillaw (gasket tal-istralċ tal-metall tal-grafita hija rrakkomandata), grass, spanner, livell u l-bqija.
II. Direzzjoni u pożizzjonament tal-installazzjoni
Rekwiżiti ta 'installazzjoni vertikali:

Direzzjoni taz-zokk: Għandha titqiegħed vertikalment, l-handwheel jew l-attwatur jinsab fil-parti ta 'fuq biex jiżgura li l-moviment parallel tal-bieb ma jiġix interferit bil-gravità.
Allinjament tal-flanġ: allinjament parallel mal-flanġ tal-pipeline biex tiġi evitata d-deformazzjoni tal-korp tal-valv minħabba installazzjoni sfurzata (kalibrata b'livell).
Konfigurazzjoni tal-valv tal-bypass (jekk hemm):

Qabel l-installazzjoni, huwa meħtieġ li tinfetaħ il-valv tal-bypass biex tibbilanċja d-differenza tal-pressjoni bejn id-dħul u l-ħruġ u tnaqqas ir-reżistenza tal-ftuħ (applikabbli għal sistemi ta 'pressjoni għolja).
Iii. Passi ta 'installazzjoni
Konnessjoni tal-flanġ:

Poġġi l-valv bejn iż-żewġ flanġijiet, daħħal il-boltijiet u issikkahom inizjalment biex tikkoreġi l-paralleliżmu tal-flanġ, imbagħad neħħi l-valv.
Iwweldja l-flanġ sal-pipeline biex tiżgura li l-gagazza tal-iwweldjar ma taqax fil-kavità tal-valv (jeħtieġ li tnaddaf il-ħajt ta 'ġewwa wara l-iwweldjar).
Valv li jiffissa:

Lura biex tinstalla l-valv, skont l-ordni djagonali fi 3 darbiet issikka b'mod uniformi l-boltijiet (torque finali skont ir-rekwiżiti standard).
Valvi ta 'l-imtaqqba sħaħ jeħtieġ li jiċċekkjaw jekk id-dijametru ta' ġewwa tal-pipeline huwiex ikbar minn jew daqs id-dijametru ta 'ġewwa tal-valv, biex jipprevjeni interferenza bejn il-pjanċa tal-farfett u l-pipeline.
Kummissjonar tal-Attwatur:

Wara l-wajers tal-attwatur elettriku / pnewmatiku, tiftaħha manwalment għal grad ta 'ftuħ ta' 50% u mbagħad enerġizzaha biex tivverifika li d-direzzjoni tal-ftuħ u l-għeluq hija konsistenti mal-indikazzjoni.
Ittestja l-azzjoni ta 'swiċċ full-stroke biex tiżgura li ma jkun hemm l-ebda ċaqliq (hemm bżonn li tirriżerva spazju għall-espansjoni termali taż-zokk tal-valv)
