Valvi tal-ballun f'wiċċ l-ilma Pnewmatiku Deskrizzjoni

Valv tal-ballun li jżomm f'wiċċ l-ilma huwa valv li jiftaħ u jagħlaq billi jsuq ballun f'wiċċ l-ilma minn attwatur pnewmatiku. Il-ballun jagħfas awtomatikament kontra ċ-ċirku tas-siġillar tal-ħruġ taħt l-azzjoni ta 'pressjoni medja biex jifforma siġill b'żewġ direzzjonijiet. Huwa adattat għall-ilma, il-fwar, iż-żejt, il-midja korrużiva u xenarji oħra.

‌ Prinċipju tax-xogħol‌

L-attwatur pnewmatiku jmexxi ż-zokk tal-valv biex idur 90 grad minn arja kkompressata, isuq il-ballun f'wiċċ l-ilma biex idur biex jikseb ftuħ u għeluq, b'veloċità ta 'rispons veloċi u torque operattiv żgħir.

Fi pressjoni baxxa, tiddependi fuq il-pressjoni medja biex tissikka waħedha s-siġill; Bi pressjoni għolja, il-ballun huwa soġġett għall-ispinta tal-mezz biex itejjeb l-effett tas-siġillar, u r-rata ta 'tnixxija hija inqas minn jew daqs 0. 01ml / min.

Struttura ewlenija u parametri tekniċi‌
‌Main Struttura‌
‌Valve Korp u Ball: Il-materjal jista 'jintgħażel minn 3 0 4 / 316L Stainless steel jew azzar tal-karbonju (WCB), il-wiċċ tal-ballun huwa illustrat (RA inqas minn jew daqs 0.8μm) u kromju iebes miksi biex itejjeb ir-reżistenza għall-korrużjoni.
Disinn ta 'serħan ‌:
‌Soft Seal‌: PTFE jew ċirku tal-grafita rinforzat, reżistenti għat-temperatura -29 grad ~ 200 grad ‌
‌Hard siġill‌: ċirku tas-siġill tal-metall (bħal liga stellita), reżistenti għat-temperatura sa 540 grad, adattat għal partiċelli li fihom medju.
‌Drive Mode‌: Attwatur Pnewmatiku (Azzjoni waħda / Azzjoni doppja), Gear Manwali tad-dudu mhux obbligatorju jew attwatur elettriku.

Speċifikazzjoni tal-valvi tal-ballun f'wiċċ l-ilma

Firxa tad-daqs	1/2 "~ 8", dn15 ~ dn200
Pressjoni operattiva	1.6MPa
Modalità ta 'Kontroll	Fuq it-tip off / modulazzjoni tat-tip
Vultaġġ mhux obbligatorju	DC12 ~ 24V (± 10%), AC110 ~ 220V, 50 / 60Hz
Materjal tal-ġisem	Azzar li ma jissaddadx
Materjal ewlieni	Azzar li ma jissaddadx
Materjal li jissiġilla	EPDM, Ptfe
Materjal staminali	Azzar li ma jissaddadx
Struttura	Valv tal-ballun ta '2 Way
Tip ta 'konnessjoni	Bil-flanġ
Midja applikabbli	Kontroll tal-ilma, arja, gass, żejt, likwidu, fwar

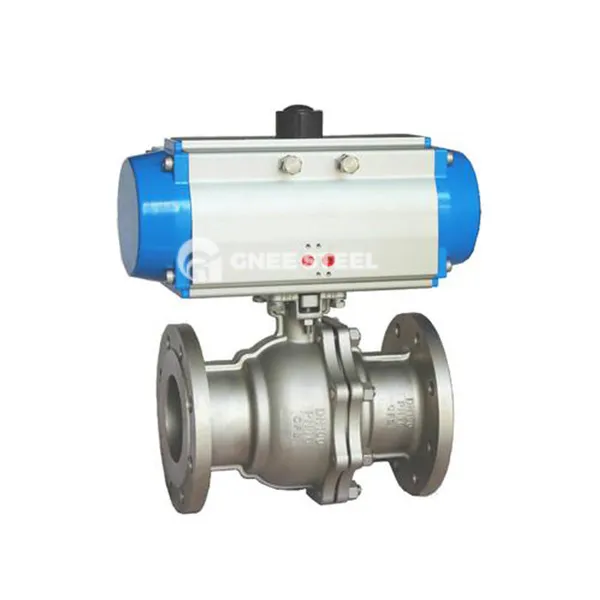

Valvi tal-ballun pnewmatiċi f'wiċċ l-ilma

Rakkomandazzjonijiet ta 'għażla u manutenzjoni

Punti tal-Għażla

Tqabbil tal-midja:
Għal midja korrużiva ħafna, agħżel 316L Stainless Steel + Siġill iebes.
Għal mezzi li fihom il-partikuli, agħżel sfera maqtugħa b'forma ta 'V jew struttura ta' siġill tal-metall.

Livell ta 'Pressjoni:
Siġill artab huwa preferut għal sistemi ta 'pressjoni baxxa (PN16 ~ PN40).
Għal xenarji ta 'pressjoni għolja / temperatura għolja (PN63 u aktar), agħżel Siġill iebes.

Rakkomandazzjonijiet ta 'Manutenzjoni

Lubrikazzjoni u Manutenzjoni: Applika grass ta 'temperatura għolja (bħal grass tas-silikon) fuq il-ħjut taz-zokk tal-valv u l-iskanalaturi ta' gwida regolarment.

Sostituzzjoni taċ-ċirku tas-siġill: Iċċekkja l-ilbies taċ-ċirku tas-siġill PTFE kull 3 snin, u tqassarha għal 1 ~ 2 snin għal kundizzjonijiet ta 'pressjoni għolja.
