Deskrizzjoni tal-valvi tal-ballun li jżomm f'wiċċ l-azzar
Valv tal-ballun li jżomm f'wiċċ l-azzar mitfugħ huwa valv li jikseb is-siġillar billi tagħfas iċ-ċirku tas-siġillar bil-ballun f'wiċċ l-ilma. Il-ballun jiġi ppressat awtomatikament kontra ċ-ċirku tas-siġillar fl-iżbokk taħt il-pressjoni tal-mezz. Huwa adattat għall-kontroll tal-pipeline f'direzzjoni waħda jew b'żewġ direzzjonijiet ta 'l-ilma, il-fwar, iż-żejt, il-gass naturali u mezzi oħra.
Karatteristiċi
Prestazzjoni tas-siġillar
Siġill li jissikka waħdu: F'kundizzjonijiet ta 'pressjoni baxxa, is-siġillar jinkiseb bi pressjoni medja. Taħt kondizzjonijiet ta 'pressjoni għolja (PN16 ~ PN420), iċ-ċirku tas-siġillar jeħtieġ li jġorr tagħbija kbira. Huwa rrakkomandat li tuża struttura ta 'siġillar tal-karbur.
Reżistenza baxxa tal-fluss: Id-disinn sħiħ b'reżistenza ta 'fluwidu baxx u huwa adattat għal xenarji ta' fluss għoli.
Applikabilità u durabilità
Kompatibilità tal-midja: Adattat għall-ilma, fwar, żejt, soluzzjonijiet ta 'aċidu / alkali korrużiv dgħajjef u mezzi granulari (mudell ta' siġill iebes).
Reżistenza għall-Pressjoni u t-Temperatura: Il-pressjoni nominali tkopri PN16 ~ pn420, u l-firxa tat-temperatura hija -29 grad ~ 550 grad (struttura ta 'siġill iebes).
Speċifikazzjoni tal-valvi tal-ballun li jżomm f'wiċċ l-azzar mitfugħa
Speċifikazzjonijiet standard
| Disinn u manifattura | API 6D / API 608 / BS5351 / ISO 17292 |
| Ħxuna tal-ħajt | API 6d |
| Dimensjoni wiċċ imb wiċċ | API 6d |
| Dimensjoni tat-Tmiem tal-Flanġ | ANSI / ASME B16.5 |
| Spezzjoni u Ittestjar | API 6D / API 598 |
| Disinn sikur tan-nar | API 607 / API 6fa |
| Materjal | NACE MR 0175 |
Firxa tal-prodott
| Tip | Ballun f'wiċċ l-ilma |
| Materjal tal-ġisem | Azzar tal-karbonju, azzar tal-karbonju b'temperatura baxxa, azzar li ma jissaddadx, azzar duplex |
| Sedil | Artab bil-qiegħda: Ptfe, rptfe, najlon, peek, ppl, delrin, devlon, pctfe, ptfe ħġieġ mimli, ptfe karbonju mimli |
| Metall bilqiegħda: stellite, carbide tunsten, chrome carbide | |
| Firxa tad-daqs | 1/2 "-6" (dn 15- dn150) |
| Klassifikazzjoni tal-Klassi | Klassi Ansi 150-1500 |
| Konnessjoni finali | Iwweldjar bil-flanged, butt |
| Operatur | Lieva, irkaptu tad-dudu, elettriku, penumatiku |

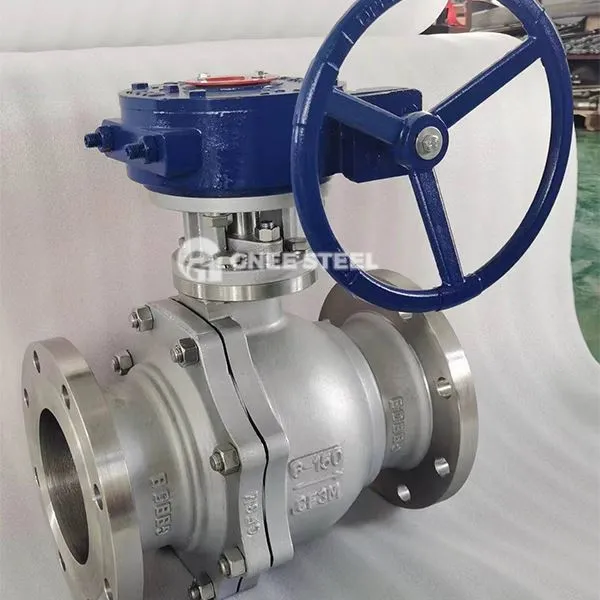

Valvi tal-ballun f'wiċċ l-azzar fondut
Rakkomandazzjonijiet tal-Għażla
Livell ta 'pressjoni
Sistema ta 'pressjoni baxxa (bħal provvista ta' ilma): Agħżel PN16 ~ PN40 Valv tal-ballun tas-siġill artab.
Xenarju ta 'pressjoni għolja / temperatura għolja (bħal fwar): Agħżel struttura ta' siġill iebes (liga stellita tal-wiċċ), adattata għal PN63 ~ PN420.
Seal Type
Soft Seal: Ċirku tas-siġill PTFE huwa adattat għal mezzi konvenzjonali (inqas minn jew daqs 200 grad) .
Hard seal: Iċ-ċirku tas-siġill tal-metall huwa reżistenti għal temperatura għolja u xedd tal-partikuli, u l-ħajja tas-servizz tagħha tista 'tilħaq 100, 000 ħinijiet ta' ftuħ u għeluq
