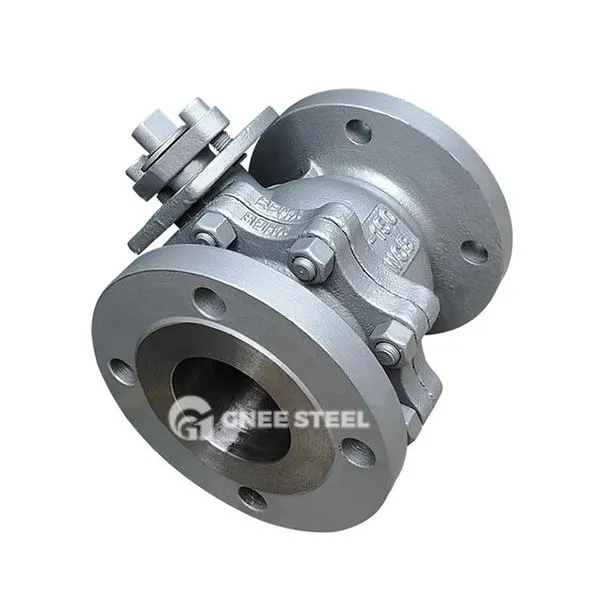

Valvi tal-ballun immuntati diretti ISO 5211

Il-valvi tal-ballun immuntati diretti ISO 5211 huma valvi konformi ISO 5211 bi pjattaforma ta 'interface standardizzata fuq in-naħa ta' fuq għall-immuntar dirett ta 'attwaturi elettriċi u pnewmatiċi mingħajr il-bżonn ta' parentesi addizzjonali. Iddisinjat biex jissimplifika l-proċess ta 'installazzjoni tal-attwatur u jsaħħaħ il-kompatibilità tas-sistema, dawn il-valvi tal-ballun jintużaw ħafna f'xenarji ta' kontroll tal-midja bi pressjoni għolja, b'temperatura għolja u severi. Il-karatteristiċi ewlenin tagħha jinkludu:

Interfaces standardizzati: L-attwaturi u l-valvi huma konnessi direttament ma 'xulxin, li jadattaw għal varjetà ta' marki ta 'attwaturi u jnaqqsu l-ispejjeż tal-manutenzjoni;
Ftuħ u Għeluq mingħajr frizzjoni: Il-ballun u s-sedil tal-valv huma barra mill-kuntatt waqt l-operazzjoni, u jnaqqsu l-ilbies tal-wiċċ tas-siġillar;
Grad ta 'siġillar għoli: Mekkaniżmu ta' siġillar sfurzat (kunjard mekkaniku + assistenza tal-fluwidu) jiżgura tnixxija żero (grad ta 'siġillar sa VI).
Struttura tal-Qofol u Karatteristiċi tad-Disinn
Disinn tal-Komponent Ewlenin
Interfaċċa tal-pjattaforma għolja:
Il-parti ta 'fuq tal-korp tal-valv hija maħduma bil-makna fi pjattaforma kwadra jew tonda li tissodisfa l-istandards ISO 5211, li tipprovdi postijiet ta' toqob tal-bolt u speċifikazzjonijiet dimensjonali biex tappoġġja l-immuntar tal-attwatur mingħajr saldatura;
L-għoli tal-pjattaforma u l-ispazjar tat-toqob huma standardizzati biex jakkomodaw attwaturi multi-rotary jew parzjalment rotatorji.
Sistema tas-siġillar:
Mekkaniżmu ta 'siġillar doppju: Meta tagħlaq il-valv iz-zokk fil-ballun biex tifforma siġill sfurzat mekkanikament, pressjoni tal-fluwidu biex tkompli tgħin fit-titjib tal-effett tas-siġillar;
Materjal tas-sedil: siġill iebes tal-metall (sprej tal-karbur tat-tungstenu) temperatura għolja u reżistenza għall-pressjoni għolja (-101 grad ~ 815 grad), siġill artab (PTFE) reżistenza għall-korrużjoni kimika.
Protezzjoni tas-Sigurtà:
Stem kontra l-istruttura li ttajjar biex tevita l-pressjoni medja milli tkeċċi z-zokk;
Id-disinn li ma jgħaddix in-nar (eż. Ippakkjar tal-grafita) jiżgura s-sigurtà f'kundizzjonijiet ta 'xogħol ta' temperatura għolja.
Proċedura ta 'tħaddim
Miftuħ: Dawwar iz-zokk tal-valv kontra l-arloġġ, il-ballun jneħħi s-sedil u jdur 90 grad, il-passaġġ tal-fluss huwa miftuħ għal kollox;
Għeluq: Dawwar iz-zokk tal-valv lejn il-lemin, il-ballun jerġa 'jġib u mbagħad jagħfas' l isfel biex jifforma siġill.



Valvi tal-ballun immuntati diretti ISO 5211



Applikazzjonijiet
Industrija Petrokimika: Pipeline taż-Żejt ta 'Temperatura Għolja (Reżistenza għat-Temperatura 815 Grad), Dħul u Ħruġ tar-Reattur ta' l-Idroġenazzjoni;
Trasmissjoni tal-gass naturali: pipeline bi pressjoni għolja (klassi 600 ~ 2500), sistema ta 'ħażna u trasport LNG (-196 stabbiltà tas-siġill tal-grad);
Inġinerija ta 'protezzjoni ambjentali: trattament tad-drenaġġ (siġill artab reżistenti għall-korrużjoni), qtugħ ta' midja li fih il-partikuli (sferi miksija reżistenti għall-ilbies);
Industrija tal-Awtomazzjoni: pipeline asettiku farmaċewtiku (kontroll tal-preċiżjoni tal-attwatur elettriku), proċessar tal-ikel (ftuħ u għeluq ta 'malajr).
