Valv tal-ballun tat-tip tal-wejfer

Valv tal-ballun tat-tip tal-wejfer huwa tip ta 'valv li jiftaħ u jagħlaq billi jdur il-ballun, iffissat bejn il-flanġijiet tal-pajpijiet billi juża l-konnessjoni tat-tip tal-wejfer, mingħajr boltijiet addizzjonali, struttura kompatta u installazzjoni konvenjenti. Il-kanal tal-ballun huwa kompletament miftuħ meta jkun allinjat mal-pipeline, u l-fluss ta 'medju huwa kompletament imblukkat wara li jdur 90 grad, li huwa adattat għal xenarji ta' kontroll tal-fluwidu.

Struttura

• Korp tal-valv u bonit: l-istruttura ewlenija, l-użu tad-disinn tal-ikklampjar (żewġ biċċiet tal-ikklampjar tal-flanġ iffissat), il-materjal huwa l-aktar azzar tal-karbonju jew azzar li ma jissaddadx.
• Ballun: Il-partijiet tal-ftuħ u l-għeluq tal-qalba, wiċċ illustrat mera, il-forma tal-kanal inkluż dijametru sħiħ (rettangolari), forma ta 'V jew imnaqqsa (forma ta' O) biex jissodisfaw ir-rekwiżiti ta 'fluss differenti.
• Sedil tal-valv u ċirku tas-siġillar:
• Siġill tal-metall: Adattat għal ambjent ta 'temperatura għolja u pressjoni għolja (bħal wweldjar ta' overlay tal-karbur).
• Siġill mhux metalliku: Polytetrafluoroethylene użat komunement (PTFE) jew materjali elastomeriċi biex tinkiseb tnixxija żero.
• Zokk: disinn ta 'struttura kontra l-blowout, ballun tas-sewqan b'rotazzjoni ta '90 grad, siġill ta' l-ippakkjar biex itejjeb l-affidabbiltà fit-tul.
• Attwatur: Jappoġġja operazzjoni manwali, pnewmatika jew elettrika, u xi mudelli huma mgħammra bi molol anti-statiċi biex jesportaw l-elettriku statiku.

Speċifikazzjonijiet

Dijametru nominali: dn 15- DN600 (mudelli ta 'kalibru kbar sa DN1200).
Livell ta 'Pressjoni: Klassi 150- Class900, xi mudelli ta' pressjoni għolja jappoġġjaw 42MPa.
Konnessjoni: Flanġ tal-ikklampjar (mingħajr bolt), bil-kamin jew iwweldjat, disinn irqiq jiffranka spazju ta 'installazzjoni.

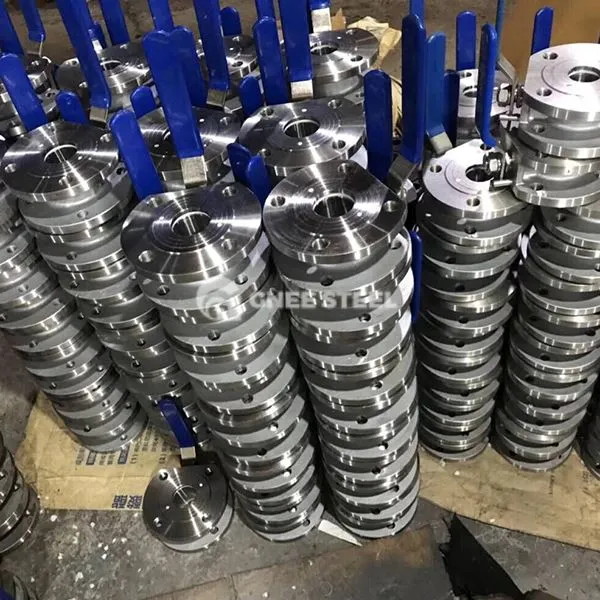

Valv tal-ballun tat-tip tal-wejfer gnee



Karatteristiċi u benefiċċji

• Struttura kompatta: konnessjoni tal-morsa u disinn tal-ġisem tal-valv irqiq, daqs żgħir u piż ħafif, adattat għal xeni limitati fl-ispazju.
• Reżistenza żgħira tal-fluwidi: Ir-reżistenza għall-fluss tad-disinn b'dijametru sħiħ hija qrib is-sezzjoni tal-pajpijiet dritti, l-effett li jiffranka l-enerġija huwa notevoli.
• Prestazzjoni tas-siġillar eċċellenti: Ċirku tas-siġillar PTFE jew siġill iebes tal-metall jista 'jikseb tnixxija żero, kapaċità ta' siġillar biż-żieda tal-pressjoni tal-midja u ttejjeb.
• Operazzjoni konvenjenti: Ftuħ u għeluq ta '90 grad, torque baxx, appoġġ għal cut-off rapidu jew aġġustament tal-fluss.
• Ħajja twila u sigurtà: disinn anti-statiku, ippakkjar taz-zokk awto-lubrikanti, u struttura reżistenti għan-nar f'kundizzjonijiet estremi għadhom iżommu s-siġillar.

Applikazzjonijiet

• Petrokimiċi: Żejt mhux raffinat, gass naturali, aċidu u trasport tal-midja alkali.
• Enerġija u Qawwa: Fwar, Kontroll tas-Sistema ta 'l-Ilma b'temperatura Għolja, Power Station li jiċċirkola t-trattament tal-ilma.
• Metallurġija u protezzjoni ambjentali: ilma tad-drenaġġ korrużiv ħafna, pajpijiet tad-demel likwidu li fihom partiċelli.
• Industrija ħafifa u ikel: polpa, fluwidu tal-fibra u kontroll tal-midja tal-grad tal-ikel.

• Adattabilità għall-Installazzjoni: Il-konnessjoni tat-tip Wafer tissimplifika l-proċess ta 'installazzjoni u tnaqqas l-ispiża tal-modifika tal-pipeline.
• Ekonomiku u effiċjenti: Disinn ta 'reżistenza għall-fluss baxx biex tnaqqas il-konsum tal-enerġija, l-ispejjeż tal-manutenzjoni inqas mill-valv tal-bieb jew tal-globu.
• Kompatibilità tal-midja: Permezz tal-materjal (bħal azzar li ma jissaddadx, inforra tal-plastik) u forma ta 'siġill (metall / mhux metalliku) biex jaqblu mal-kontenut differenti korrużiv, temperatura u partiċelli tal-midja.
• Affidabilità: Karatteristiċi ta 'splużjoni, prova tan-nar u anti-statiċi biex jilħqu l-istandards ta' sigurtà ta 'ambjenti ta' riskju għoli.
