Deskrizzjoni tal-Valv tal-Ballun Imħaddem mill-Irkaptu
Valv tal-ballun immexxi mill-irkaptu huwa tip ta 'valv tal-ballun li jikseb produzzjoni għolja tat-torque permezz ta' mekkaniżmu ta 'tnaqqis tal-irkaptu, u huwa prinċipalment użat għall-ftuħ u l-għeluq tal-kontroll f'kundizzjonijiet tax-xogħol ta' dijametru kbir jew bi pressjoni għolja. Il-karatteristiċi ewlenin tagħha jinkludu:
Mekkaniżmu ta 'tnaqqis tal-irkaptu: L-adozzjoni ta' tagħmir tad-dudu jew sistema tal-irkaptu planetarju, il-forza ta 'operazzjoni manwali hija mnaqqsa b'50% -80%;
Adattament ta 'dijametru kbir: Adattat għal sistemi ta' pajpijiet 'il fuq minn DN300, b'kapaċità massima ta' ġarr ta 'torque sa 5000N-m;
Struttura wweldjata kollha: Il-korp tal-valv ma jadotta l-ebda proċess ta 'wweldjar ta' tnixxija, adattat għal midja midfuna jew b'riskju għoli (bħal gass naturali likwifikat, żejt li fih iż-żejt u l-gass).
Struttura
| Subassemblejs | Karatteristiċi tekniċi |
|---|---|
| Korp tal-valv | Azzar tal-karbonju / azzar li ma jissaddadx kostruzzjoni kollha weldjata, disinn tan-nar u splużjoni (konformi mal-API 607) |
| gearboxes | Proporzjon tat-Trasmissjoni tal-Gear Worm 10: 1-30: 1, trattament tat-twebbis tal-wiċċ (HRC akbar minn jew daqs 55) |
| Ballun u sedil | Disinn sħiħ ta 'l-imtaqqab b'siġill iebes tal-metall (overlay tal-liga stellita) għal temperaturi sa 450 grad. |
| Interfaċċa tas-sewwieq | Mortise standardizzat u output tenon (ISO 5211) għal attwaturi elettriċi, pnewmatiċi jew idrawliċi. |
Speċifikazzjoni tal-valv tal-ballun operata mill-irkaptu
|
oġġett |
valur |
|
Struttura |
Ballun |
|
Applikazzjoni |
Ġenerali |
|
Post tal-oriġini |
Iċ-Ċina |
|
Henan |
|
|
Qawwa |
Manwal |
|
Appoġġ apposta |
OEM |
|
Daqs tal-port |
Dn 15- dn700 |
|
Garanzija |
1 sena |
|
Temperatura tal-midja |
Temperatura għolja |
|
Isem tad-ditta |
Gnee |
|
Midja |
Gass |

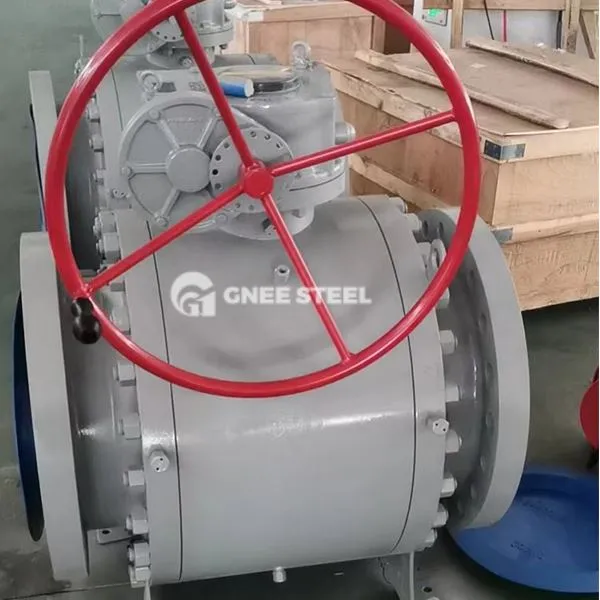

Valv tal-ballun li jitħaddem mill-irkaptu
Vantaġġi Tekniċi
Torque operattiv baxx
Il-mekkaniżmu ta 'reducer tal-irkaptu tad-dudu jagħmel il-forza tal-ftuħ u l-għeluq tal-handwheel tal-valv DN600 inqas minn jew daqs 150N (l-operazzjoni ordinarja tal-manku teħtieġ akbar minn jew daqs 800N);
Disinn kontra l-leakage
Korp tal-valv iwweldjat kompletament + siġill ta 'l-ippakkjar doppju (grafita flessibbli + mgħobbi bir-rebbiegħa), rata ta' tnixxija inqas minn jew daqs ir-rata A ISO 5208;
Manutenzjoni tal-ħajja twila
Il-grass tal-gearbox jista 'jżomm 10 snin ħielsa mill-manutenzjoni, il-ħajja tas-siġill tas-sedil tal-valv akbar minn jew daqs 5000 ċikli ta' ftuħ u għeluq.
Applikazzjonijiet
Pajpijiet taż-żejt u tal-gass fuq distanza twila: installazzjoni diretta tad-dfin ta 'korp tal-valv iwweldjat kompletament biex tikkontrolla l-gass naturali / trasmissjoni taż-żejt mhux raffinat (pressjoni tad-disinn akbar minn jew daqs il-klassi 600);
Sistema ta 'ħażna u trasport LNG: operazzjoni stabbli taħt -162 grad ta' kundizzjonijiet tax-xogħol b'temperatura baxxa, adattati għall-istandard BS 6364;
Netwerk ta 'Tisħin tal-Belt: DN1200 Valv ta' Bore Sħiħ biex jinkiseb qtugħ rapidu ta 'steam, ftuħ u għeluq ta' ħin inqas minn jew daqs 30 sekonda.
