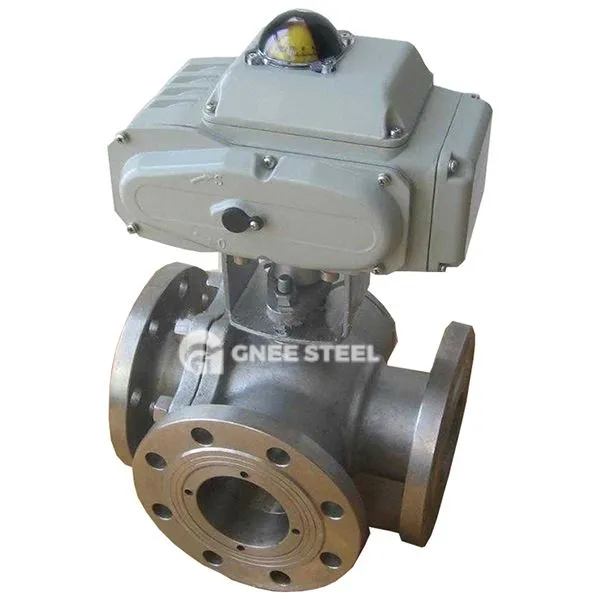

Valv tal-ballun elettriku bi 3 mod

Valv tal-ballun elettriku bi tliet direzzjonijiet isuq il-ballun biex idur permezz tal-attwatur elettriku biex jaqleb, jiddevja jew jgħaqqad id-direzzjoni tal-fluss tal-mezz fil-pipeline, li huwa adattat għal xenarji ta 'kontroll tal-awtomazzjoni.

‌Core Components‌:

‌Valve korp u ball‌:
L-azzar li ma jsaddadx (304 / 316L) jew materjal miksija bil-fluworin (bħal F46) jintuża, li għandu reżistenza qawwija għall-korrużjoni u huwa adattat għall-aċidu u l-midja alkali;
Il-wiċċ tal-ballun huwa mitħun għal RA inqas minn jew daqs 0. 4μm, li jifforma siġill ta 'tnixxija żero bis-sedil tal-valv PTFE.
Mekkaniżmu ‌Drive‌:
L-attwatur elettriku jappoġġja l-input tas-sinjal 4-20 MA, l-eżattezza tal-kontroll hija ± 1 grad, u l-ħin tar-rispons huwa inqas minn jew daqs 3 sekondi;
Il-mutur li ma jagħmilx splużjoni jikkonforma mal-istandard EXDⅱBT4 u huwa adattat għal ambjenti fjammabbli u splussivi.

Tip ta 'kanal tal-fluss u prinċipju tax-xogħol
‌Flow Channel Design‌:

‌L Type‌: Qabbad żewġ linji tal-pajpijiet ortogonali biex tinkiseb swiċċjar tal-fluss tal-angolu tal-lemin (bħal dħul → ħruġ A / B);
‌T Type‌: Tappoġġja devjazzjoni bi tliet direzzjonijiet, konfluwenza jew pass full, u tikkontrolla b'mod flessibbli proċessi kumplessi.
Proċess ta 'Azzjoni‌:

‌Open‌: dawwar iz-zokk tal-valv kontra l-arloġġ, il-ballun idur 90 grad wara li tħalli s-sedil tal-valv, u l-kanal tal-fluss huwa miftuħ għal kollox;
‌Close‌: Dawwar iz-zokk tal-valv lejn il-lemin, il-ballun u s-sedil tal-valv huma forma ta 'feles biex tinkiseb siġillar doppju.

Karatteristiċi Tekniċi u Parametri tal-Prestazzjoni
‌ Pressjoni tar-reżistenza‌: PN konvenzjonali 16- PN40, tip ta 'pressjoni għolja jista' jilħaq PN64 (DN400);
‌Temperature Range‌:
Tip ta 'siġill artab: -10 ~ 150 grad (ptfe);
Tip ta 'siġill iebes: -29 ~ 425 grad (siġill tal-metall);
Livell ta 'Sejħa ta' Żerriegħa‌: tnixxija żero (livell ta 'tnixxija VI), f'konformità mal-istandards API 608.



Valv tal-ballun elettriku bi 3 mod



Applikazzjonijiet
Proċess Kimiku: Qlib ta 'medja ta' aċidu-bażi (bħal trasport alternattiv ta '98% aċidu sulfuriku kkonċentrat u alkali likwidu);
Sistema ta 'Enerġija: Kontroll ta' devjazzjoni tal-fwar b'temperatura għolja (pipeline tal-impjant tal-enerġija termali);
Ikel u Farmaċewtiku: Konfluwenza u mili ta 'fluwidu asettiku (teħtieġ konnessjoni ta' installazzjoni malajr tal-morsa).

Punti ta 'Għażla u Installazzjoni
Suġġerimenti tal-Għażla:
Għal kundizzjonijiet tax-xogħol korrużiva ħafna, agħżel korp tal-valv miksi bil-fluworin (bħal f46) + siġill PTFE;
Struttura ta 'siġill iebsa b'erba' siġġijiet hija preferuta għal ambjent ta 'temperatura għolja u ta' pressjoni għolja, li tappoġġja s-serħan tal-pressjoni awtomatika;
Meta jkun meħtieġ kontroll mill-bogħod, agħżel Attwatur Integrat DCS.

Speċifikazzjonijiet ta 'installazzjoni:

Installazzjoni orizzontali, riserva spazju ta 'rotazzjoni ta' 90 grad għal zokk tal-valv;
Uża siegla tal-feriti spirali tal-metall għall-konnessjoni tal-flanġ, u tqassam indaqs il-bolt tagħbija minn qabel;
Wara l-debugging, huwa meħtieġ test ta 'pressjoni 1.5 darbiet (żomm il-pressjoni għal 10 minuti)
