Deskrizzjoni tal-Prodotti

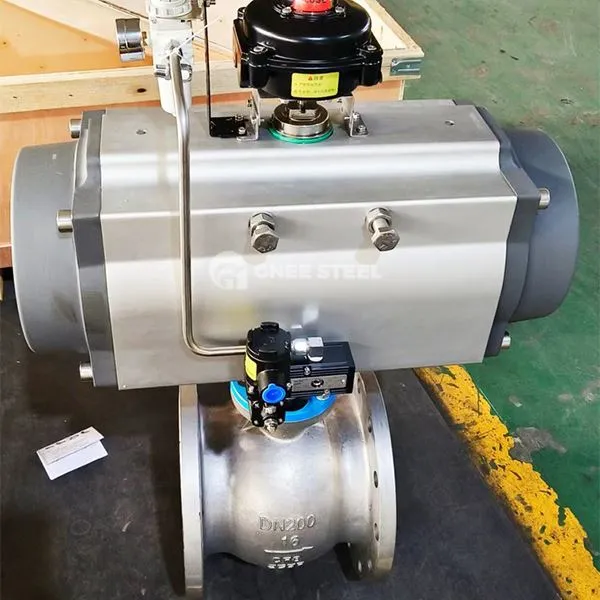

‌Double Eccentric V - Port Ball Valve‌ huwa ‌Metall - Valv ta 'Kontroll tal-Pipeline Industrijali Ssiġillat‌ Użat primarjament f'industriji bħal ‌azzar, aluminju, u ġenerazzjoni ta 'enerġija‌. Hija mfassla għal ‌kundizzjonijiet ta 'servizz ħarxa‌, inkluż ‌gass, żejt, u mezzi li fihom partiċelli solidi‌, bi speċifikazzjonijiet standard li jkopru ‌DN40 għal DN1600‌.

Karatteristiċi

‌1. Par tas-siġillar (Valve Core & Seat)‌ - doppju - Il-kostruzzjoni tal-metall tikseb ‌Issiġillar taċ-ċirku sferiku tal-metall iebes‌, li tiżgura ‌FireProof and Explosion - Prova‌ Prestazzjoni.

‌2. Mekkaniżmu ta 'siġillar strett‌ - Il- ‌Kuntatt tal-linja sferika‌ Bejn il-qalba tal-valv u s-sedil, flimkien ma '‌Eċċentriċità 3D‌, jikseb ‌Tnixxija żero‌.

‌3. Disinn ta 'kumpens għall-ilbies‌ - Il-par tas-siġillar jinkludi ‌Allowance għall-Kumpens‌. Meta l-ilbies iseħħ maż-żmien, sempliċement ħoll il-‌Limitu bolt fuq in-naħa tal-handwheel‌, Agħlaq il-valv ftit iktar 'il quddiem, u żżomm issiġillar affidabbli, testendi l-ħajja tas-servizz.

‌4. Sedil sostitwibbli‌ - Il- ‌kmiem tal-kompressjoni‌ Jista 'jitneħħa biex jaġġusta jew jissostitwixxi s-sedil, li jippermetti l-użu kontinwu tal-valv. Dan jevita l-kwistjoni komuni ta '‌Sostituzzjoni tal-valv kollu‌ Minħabba falliment tas-siġill.

Speċifikazzjoni tal-Prodotti

Firxa tad-daqs:DN25 ~ 900mm NPS1 "~ 36"

Pressjoni:PN1.0 ~ 25MPA Class150 ~ 1500

Materjal tal-ġisem:Cf8, cf8m, cf3, cf3m, a 890 4 a, liga tal-azzar

Operazzjoni:Manwal, irkaptu tad-dudu, idrawliku, elettriku, pnewmatiku, elettriku - idrawliku, eċċ.

Standard: ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB

Double Eccentric V-type Ball Valve Structure diagram

Pressjoni cl	Dijametru	Dimensjonijiet (mm)
	DN	NPS	L		D	D1	D2	n-d	b	f
	DN	NPS	Flanġ	BW	D	D1	D2	n-d	b	f
Klassi 900 PN150	50	2	368	368	216	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	244	190.5	105	8-Φ29	41.5	7
	80	3	381	381	241	190.5	127	8-Φ26	38.5	7
	100	4	457	457	292	234.9	157	8-Φ32	44.5	7
	125	5	559	559	349	279.4	186	8-Φ35	51	7
	150	6	610	610	381	317.5	216	12-Φ32	56	7
	200	8	737	737	470	393.7	270	12-Φ39	63.5	7
	250	10	838	838	545	469.9	324	16-Φ39	70	7
	300	12	965	965	610	533.4	381	20-Φ39	79.5	7
	350	14	1029	1029	640	558.8	413	20-Φ42	86	7
	400	16	1130	1130	705	615.9	470	20-Φ45	89	7
	450	18	1219	1219	785	686	533	20-Φ51	102	7
	500	20	1321	1321	855	749.5	584	20-Φ55	108	7
	600	24	1549	1549	1040	901.5	692	20-Φ68	140	7
Pressjoni cl	Dijametru	Dimensjonijiet (mm)
	DN	NPS	L		D	D1	D2	n-d	b	f
	DN	NPS	Flanġ	BW	D	D1	D2	n-d	b	f
Klassi 1500 PN260	25	1	254	254	150	101.6	51	4-Φ26	28.5	7
	40	1.5	305	305	180	123.6	73	4-Φ29	32	7
	50	2	368	368	215	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	245	190.5	105	8-Φ29	41.5	7
	80	3	470	470	265	203.2	127	8-Φ32	48	7
	100	4	546	546	310	241.3	157	8-Φ35	54	7
	125	5	673	673	375	292.1	186	8-Φ42	73.5	7
	150	6	705	705	394	317.5	216	12-Φ39	83	7
	200	8	832	832	483	393.7	270	12-Φ45	92	7
	250	10	991	991	585	482.6	324	12-Φ51	108	7
	300	12	1130	1130	675	571.5	381	16-Φ54	124	7
	350	14	1257	1257	750	635	413	16-Φ60	133.5	7
	400	16	1384	1384	825	705	470	16-Φ68	146.5	7
	450	18	1537	1537	915	774.5	533.5	16-Φ74	162	7
	500	20	1664	1664	985	832	584.5	16-Φ80	178	7
