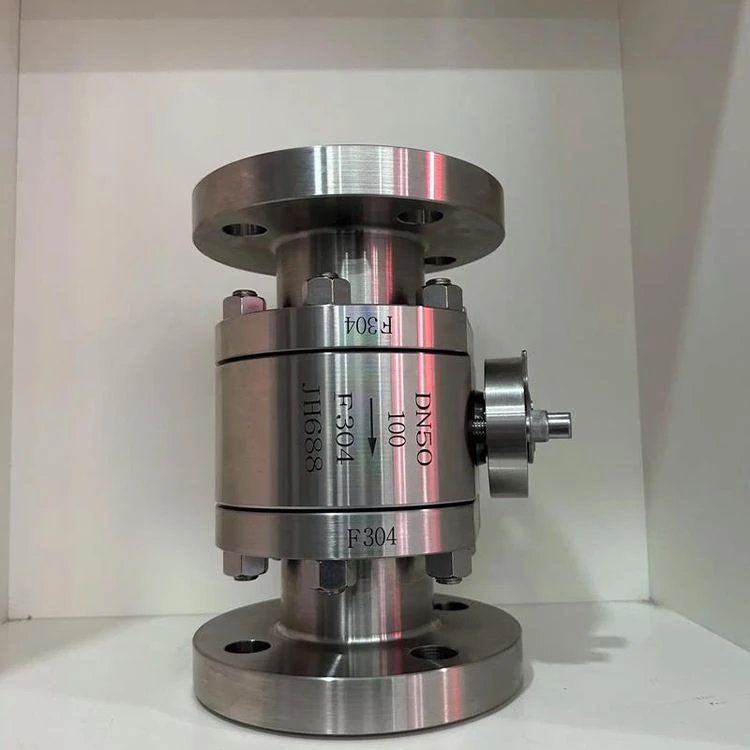

Skont id-definizzjoni ta’API 608standard, API 608 azzar falsifikat valv tal-ballun li jżomm f'wiċċ l-ilma huwa valv tal-ballun tal-metall iddisinjat apposta għal flussi ta 'proċess severi fl-industriji taż-żejt, petrokimiċi u tal-gass naturali.
Il-korp tal-valv huwa manifatturat permezz ta 'proċess ta' forġa, li għandu densità ta 'materjal aħjar u proprjetajiet mekkaniċi minn kkastjar. Tagħha "f'wiċċ l-ilma" disinn ta ' l-istruttura jfisser li l-ballun ma jkunx sostnut minn xaft fiss, imma se jipproduċi spostament żgħir taħt l-azzjoni ta ' pressjoni medja u agħfas sewwa kontra s-sedil downstream, sabiex jinkiseb siġillar affidabbli żero -tnixxija.
Dan l-istandard jimponi rekwiżiti aktar stretti fuq il-ħxuna tal-ħajt tad-disinn, is-saħħa taz-zokk u l-prestazzjoni anti-statika mill-istandard ġenerali ASME B16.34.
Tabella tal-Ispeċifikazzjonijiet Tekniċi tal-Valvoli tal-Ball Floating Falsifikati
| Oġġett | Standard / Referenza |
| Disinn u Manifattura | API 608 / ASME B16.34 (konformità API 6D disponibbli) |
| Wiċċ-imb'-Dimensjoni Wiċċ | ASME B16.10 / API 6D |
| Dimensjonijiet tat-Tmiem tal-Fanġ | ASME B16.5 / ASME B16.47 |
| Butt-Welding (BW) Tmiem | ASME B16.25 |
| Pressjoni-Klassifikazzjoni tat-Temperatura | ASME B16.34 |
| Spezzjoni u Ittestjar | API 598 / API 6D |
| Fire-Disinn Sikur | API 607 / API 6FA |
| Anti-statiku / Blow-out Prova Stem | Rekwiżit obbligatorju skont l-API 608 |
tpinġija tal-valv tal-ballun galleġġjanti API 608 azzar falsifikat
API 608 Floating Ball Valve Mina Materjal tal-Komponent
| Isem tal-Parti | Azzar tal-Karbonju (CS) | Stainless Steel (SS) | Azzar Duplex (DSS) |
| Korp | ASTM A105 | ASTM A182 F316 / F304 | ASTM A182 F51 |
| Ballun | A105 + ENP / F304 | ASTM A182 F316 | ASTM A182 F51 |
| Ċirku tas-Sedil | R-PTFE / Devlon / Nylon | PTFE / R-PTFE / PEEK | PEEK / Metal-għa-Metall |
| Zokk | ASTM A182 F6a / 17-4PH | ASTM A182 F316 | ASTM A182 F51 |
| Ippakkjar | Grafita flessibbli | Grafita flessibbli | Grafita flessibbli |
| Siegla | Ferita Spirali tal-Graphite SS304 + | Ferita Spirali tal-Graphite SS316 + | F51 + Ferita Spirali tal-Graphite |
| Boltijiet / Ġewż | ASTM A193 B7 / A194 2H | ASTM A193 B8M / A194 8M | ASTM A193 B8M / A194 8M |
Valv tal-ballun li jżomm f'wiċċ l-ilma falsifikat API 608 Konnessjoni u Dimensjonijiet Ġenerali (Klassi 150/300/600)
Nota: Dimensjonijiet tipiċi għal Tarf Flanġ (RF). Unitajiet: mm.
Klassi 150LB (PN20)
| Daqs (in) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (Wiċċ-imb-Wiċċ) | 108 | 117 | 127 | 165 | 178 | 203 | 229 | 394 |
| H (Għoli) | 65 | 70 | 85 | 110 | 125 | 165 | 200 | 280 |
| W (Rota tal-idejn/Manku) | 130 | 130 | 160 | 230 | 230 | 400 | 600 | 800 |
Klassi 300LB (PN50)
| Daqs (in) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (Wiċċ-imb-Wiċċ) | 140 | 152 | 165 | 190 | 216 | 283 | 305 | 403 |
| H (Għoli) | 68 | 75 | 90 | 115 | 135 | 180 | 220 | 310 |
Klassi 600LB (PN100)
| Daqs (in) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (Wiċċ-imb-Wiċċ) | 165 | 190 | 216 | 241 | 292 | 356 | 432 | 559 |
| H (Għoli) | 75 | 85 | 105 | 130 | 155 | 210 | 260 | 350 |
API 608 azzar falsifikat valv tal-ballun galleġġjanti Spezzjoni u Test
| Spezzjoni Viżwali | MSS SP-55 |
| Spezzjoni tal-Materjal |
Test PMI ---- Analiżi Kimika Test HB --- Test tal-Ebusija UT --- Test ultrasoniku RT---Test radjo-grafiku MT --- Test manjetiku Test NDT Mhux-distruttiv |
| Spezzjoni tad-dimensjoni | Skond tpinġijiet |
| Spezzjoni u Test tal-Valv | API 598, DIN 3230, EN 12266, BS 5146 |
Karatteristiċi
- Integrità falsifikata:Magħmul minn azzar falsifikat (A105, F316, eċċ.), Jelimina d-difetti tal-ikkastjar u jipprovdi saħħa superjuri għal servizz ta 'pressjoni għolja-.
- Self-Issiġillar:Il- "Floating Ball" juża pressjoni tal-linja biex jimbotta l-ballun kontra s-sedil downstream, u jiżgura ażero-siġill ta' tnixxija.
- Sigurtà Obbligatorja:Jinkludi anAnti-Statikuapparat,Blow-Zokk tal-Prova, uAPI 607 Fire-Sikurdisinn bħala standard.
- Durabilità Għolja:Karatteristiċi ħitan eħxen u zkuk aktar b'saħħithom minn valvi ASME standard, iddisinjati speċifikament għal ambjenti ħarxa tar-raffineriji.
Applikazzjonijiet
- Raffinar u Petrokimiċi:Pajping tal-proċess kritiku għall-idrokarburi u fluwidi korrużivi.
- Żejt u Gass:Distribuzzjoni tal-gass naturali, stazzjonijiet tal-kompressur, u manifolds tar-razzett tat-tank.
- Ipproċessar Kimiku:Iżolament affidabbli ta 'kimiċi perikolużi jew tossiċi.
- Enerġija u Utilitajiet:Fwar ta'-pressjoni għolja, trasport tal-gass industrijali, u sistemi tal-ilma.
Workshop CNC SEIK
FAQ
X'inhi d-differenza bejn API 608 u API 6Dvalv tal-ballun?
| Dimensjoni | API 608 Ball Valve | Valv tal-ballun API 6D |
|---|---|---|
| Pożizzjonament tal-qalba | Valv tal-ballun industrijali ġenerali | Pipeline-valv tal-ballun speċifiku |
| Xenarji ta' Applikazzjoni | F'-sistemi ta' pajpijiet tal-proċess tal-impjant | Pipelines ta' trażmissjoni taż-żejt u tal-gass fuq distanzi twal- |
| Firxa Daqs Nominali | L-aktar daqsijiet żgħar (normalment ½" ~ 12") | Iddominat minn daqsijiet kbar (normalment 2" ~ 60") |
| Struttura tal-ballun | Il-maġġoranza huma floating ball | L-aktar trunnion ballun fiss |
| Rekwiżiti ta' Prestazzjoni | Jissodisfa l-operazzjoni tal-proċess konvenzjonali, is-sigurtà tan-nirien tikkonforma mal-API 607 | Jeħtieġ prestazzjoni ogħla ta 'sikurezza u siġillar, għandu jissodisfa r-rekwiżiti tal-protezzjoni min-nar tal-API 6FA, mgħammar addizzjonalment b'siġillar DBB/DIB, serħan tal-pressjoni awtomatiku u funzjonijiet speċjali oħra |
X'inhi l-klassifikazzjoni tal-pressjoni ta 'API 608?
API 608 tkopri 150#~800LB (klassijiet tal-pressjoni ANSI):
Valvoli tat-tarf tal-iwweldjar bil-flanġ/butt: 150LB, 300LB, 600LB
Iwweldjar tas-sokit/valvi tat-tarf bil-kamin: 150LB, 300LB, 600LB, 800LB
L-API 608 huwa sigur min-nar?
Iva, API 608 jeħtieġ li l-valvi jissodisfaw id-disinn sikur tan-nar-.
Jeħtieġ b'mod espliċitu disinn reżistenti għan-nar-, u l-ittestjar tan-nar jeħtieġ li jissodisfa r-rekwiżiti tal-istandard tat-test tan-nar API 607 biex jiżgura siġillar temporanju permezz tal-kuntatt tal-metall-għall--metall wara li l-materjal tas-siġillar artab jiġi mħassar bin-nar.
