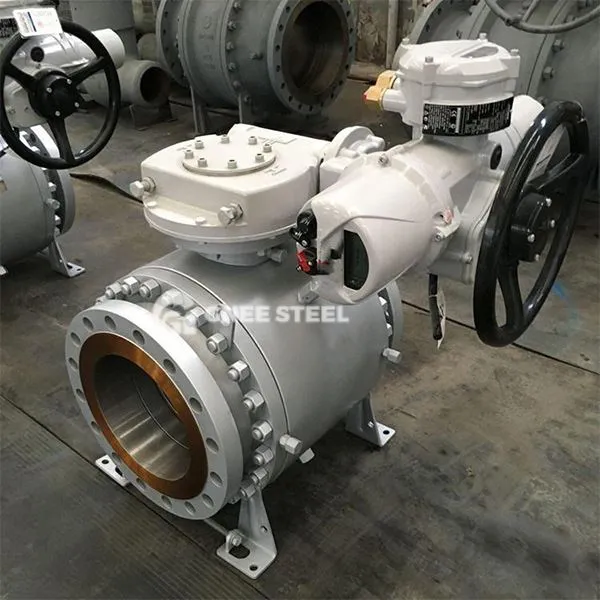

Valv tal-ballun tat-trunnion bi pressjoni għolja

Valv tal-ballun tat-Trunnion bi pressjoni għolja huwa valv industrijali ddisinjat għal kundizzjonijiet tax-xogħol ta 'pressjoni ultra-għolja . jikseb qtugħ stabbli permezz tal-istruttura tal-ballun iffissata mit-trunnion . Il-karatteristika ewlenija tagħha hija l-livell ta' reżistenza għall-pressjoni akbar minn jew daqs il-klassi 600 ('il fuq minn 10MPa), li huwa adattat għal ambjenti petroleum u kimika {{7}

Standards ta 'Produzzjoni
Speċifikazzjonijiet ‌design‌: API 6d -2014 (struttura tal-valv tal-pipeline) 58 + asme b16 . 34 (grad ta 'temperatura tal-pressjoni); Rekwiżiti tal-materjal ‌: Il-korp tal-valv għandu jikkonforma ma 'ASTM A105 (azzar falsifikat) jew A216 WCB (azzar fondut), u ż-zokk tal-valv għall-kundizzjonijiet tax-xogħol li fihom il-kubrit għandu jgħaddi ċ-ċertifikazzjoni tar-reżistenza tal-kubrit NACE MR0175.
Rekwiżiti ta 'Testing‌
‌ Test tal-Fattorju:
Qawwa tal-qoxra: 1.5 darbiet test tal-pressjoni tal-ilma tal-pressjoni nominali (akbar minn jew daqs 10 minuti manutenzjoni tal-pressjoni);
Prestazzjoni tas-siġillar: 1.1 darbiet test tal-gass inert pressjoni, rata ta 'tnixxija inqas minn jew daqs ISO 5208 Klassi A (tnixxija żero);
Verifika tan-nar: 650 grad nar għal 30 minuta biex iżomm is-siġillar (API 607) .
Verifika tal-prestazzjoni ‌:
Ftuħ ta 'pressjoni sħiħa u ħajja ta' l-għeluq ta 'ħajja akbar minn jew daqs 5000 ċiklu (API 6D);
Applikabilità tat-temperatura ultra-baxxa: -196 grad likwidu Nitroġenu Test tas-siġillar (kundizzjonijiet tax-xogħol kesħin fil-fond) .



Valv tal-ballun tat-trunnion bi pressjoni għolja



 Vantaġġi ‌
Stabbiltà tal-pressjoni għolja ‌Ultra: It-Trunnion jikkumpensa l-ispinta tal-fluwidu, u l-ħajja tas-siġillar tal-kundizzjonijiet tax-xogħol tal-Klassi 2500 tiżdied b'40%; ‌

Adattabilità għal ambjenti estremi‌: siġillar affidabbli minn -196 grad kiesaħ fil-fond sa 550 grad temperatura għolja; ‌

Spiża ta 'manutenzjoni baxxa: Sedili tal-valv modulari jappoġġjaw sostituzzjoni onlajn mingħajr tneħħija tal-valv; ‌

Konformità tas-Sigurtà: Għaddew ċertifikazzjonijiet multipli bħal API 607 ​​Protezzjoni tan-Nar u Reżistenza tal-Kubrit Nace .

 Applikazzjonijiet ‌

Enerġija ta 'pressjoni għolja ultra-għolja‌: pipeline tal-ksur tal-gass tax-shale (Klassi 2500), stazzjon tal-kompressjoni tal-gass naturali; ‌

Industrija kiesħa fil-fond‌: idroġenu likwidu (-196 grad), ħażna u trasport tal-gass naturali likwifikat; ‌

Industrija kimika korrużiva ħafna‌: mezz aċiduż (inkluż H₂s), pipeline tal-melħ imdewweb b'temperatura għolja; ‌

Tagħmir tal-Enerġija Nukleari‌: Kontroll tal-likwidu li jkessaħ il-gżira nukleari (fwar ta 'temperatura għolja ta' 550 grad) .
