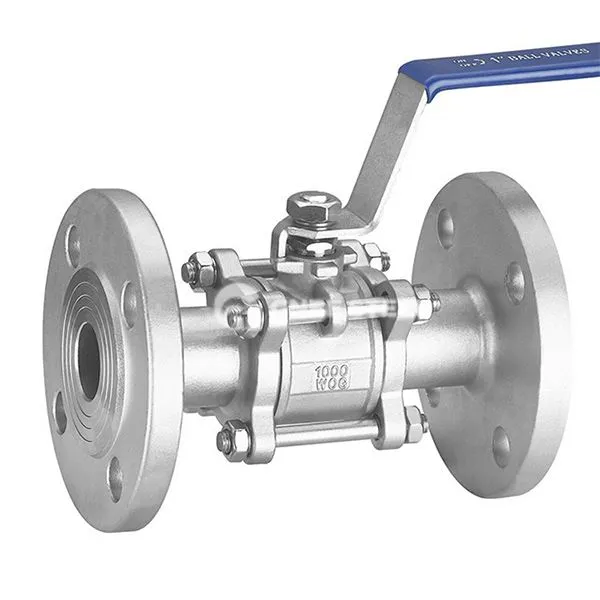

Valv tal-ballun flanged 3-pc

Valv tal-ballun bil-flanged bi tliet biċċiet huwa tip ta 'valv industrijali bi struttura ta' tliet komponenti imbarrat, li hija konnessa mal-pipeline permezz tal-flanġ biex tinkiseb cut-off effiċjenti u kontroll tal-fluss tal-fluwidu. Il-karatteristiċi ewlenin tagħha huma kif ġej:

Kompożizzjoni strutturali

Struttura tal-ġisem tal-valv bi tliet komponenti

Bonnets tax-xellug u tal-lemin: azzar fondut (WCB) jew azzar li ma jissaddadx (CF8M), konness mal-korp tal-valv intermedju permezz tal-boltijiet;

Korp intermedju tal-valv intermedju: imgeżwer il-ballun u l-assemblaġġ tas-siġill, li jista 'jiġi żarmat separatament għall-manutenzjoni.

Sistema ta 'Attwament tas-Siġill

Ballun: Disinn ta 'dijametru sħiħ (dijametru ugwali bil-pipeline), trattament li jwebbsu l-wiċċ biex itejjeb ir-reżistenza għall-ilbies;

Sedil f'wiċċ l-ilma: Struttura mgħobbija minn qabel tar-rebbiegħa, taħt pressjoni medja, agħfas awtomatikament il-ballun biex tikseb bidirezzjonali. Sedil f'wiċċ l-ilma: struttura mgħobbija minn qabel tar-rebbiegħa, kompressjoni awtomatika tal-ballun taħt pressjoni medja biex tinkiseb siġillar bidirezzjonali;

Zokk: disinn ta 'l-ostaklu mmuntat aktar baxx, kaxxa tal-ippakkjar bl-użu ta' grafita flessibbli + kompressjoni tar-rebbiegħa tad-diska.

Interfaċċa tal-konnessjoni tal-flanġ

Jikkonforma ma 'ANSI, DIN u flanġijiet standard oħra, il-pressjoni tkopri PN16 ~ PN64 (Klassi 150 ~ 400).



Valv tal-ballun flanged 3-pc



Karatteristiċi

Manutenzjoni li tista 'titneħħa

L-istruttura bi tliet biċċiet tippermetti tneħħija fil-linja tal-bonit u sostituzzjoni ta 'siġilli mingħajr ma tiskonnettja l-pipeline.

Reżistenza baxxa tal-fluss u ċirkolazzjoni effiċjenti

Koeffiċjent ta 'reżistenza għall-fluss tad-disinn sħiħ inqas minn jew daqs 0.08, telf ta' fluss qrib iż-żero.

Firxa wiesgħa ta 'applikabilità

Firxa tat-temperatura: -29 grad ~ 350 grad (siġill artab) / -196 grad ~ 550 grad (siġill iebes tal-metall);

Medju applikabbli: ilma, żejt Il-mezz ta 'applikazzjoni: ilma, żejt, aċidu u soluzzjonijiet alkali u mezzi speċjali bħal ossiġnu u etilene.

Manuvra ta 'Ftuħ u Għeluq Rapidu

Rotazzjoni ta '90 grad biex tinkiseb ftuħ / għeluq sħiħ, manwal ta 'appoġġ, attwaturi pnewmatiċi jew elettriċi.

Applikazzjonijiet

• Produzzjoni kimika: Importazzjoni tar-reatturi u kontroll tal-esportazzjoni, medja korrużiva (aċidu / alkali);
• Pipeline tal-Enerġija: Ġbir u Trasmissjoni taż-Żejt u tal-Gass, Pipeline ta 'Pressjoni Għolja tal-Istazzjon LNG;
• Sistema ta 'trattament tad-drenaġġ ta' tagħmir għall-protezzjoni ambjentali, pipeline ta 'desalinizzazzjoni tal-ilma baħar;
• Ikel u Farmaċewtiku: Kontroll tal-fluwidu asettiku (bil-korp tal-valv illustrat sanitarju).
