Bilanċ tal-pressjoni maqluba Deskrizzjoni tal-valv tal-plagg lubrikat
Il-valv tal-plagg lubrikat bilanċjat bil-pressjoni maqlugħ huwa valv li jgħaqqad id-disinn tal-qalba tal-valv maqlub mas-sistema tal-lubrikazzjoni tal-bilanċ tal-pressjoni + tal-grass. Jikseb torque operattiv baxx, tnixxija bidirezzjonali żero u reżistenza għall-pressjoni għolja permezz tal-injezzjoni tal-grass tas-siġillar u l-istruttura tat-toqba tal-bilanċ. Huwa użat apposta f'kundizzjonijiet tax-xogħol ħarxa ta 'midja b'riskju għoli bħal żejt u gass naturali.
Il-qalba tal-valv invertita : Il-plagg huwa installat maqlub, u l-wiċċ tas-siġillar tal-korp tal-valv u l-wiċċ tal-konu tal-plagg huma preċiżament mitħuna (ħruxija tal-wiċċ inqas minn jew ugwali għal ra 0}. 8) biex ittejjeb l-affidabbiltà tas-siġillar.
Toqba tal-bilanċ tal-pressjoni: It-toqob tal-bilanċ u l-valvi tal-kontroll huma ssettjati fiż-żewġt itruf tal-plagg biex jibbilanċjaw l-ispinta assjali tal-pressjoni medja fuq il-plagg tal-valv u tnaqqas ir-reżistenza tal-ftuħ u l-għeluq.
Sistema ta 'lubrikazzjoni ta' l-ikbar
Bilanċ tal-pressjoni maqluba Speċifikazzjoni tal-valv tal-plagg lubrikat
| Termini | Speċifikazzjoni |
|---|---|
| Dijametru nominali | NPS ½–36 (DN15–900) |
| Livell ta 'pressjoni | Klassi 150–2500 (PN20-420) |
| Temperatura applikabbli | -29 grad ~ 180 grad (griż konvenzjonali) |
| Leak livell | API 598 (tnixxija żero) |
Vantaġġi:
Torque operattiv baxx: Id-disinn tal-bilanċ tal-pressjoni jnaqqas it-torque tal-ftuħ u l-għeluq b'aktar minn 40%, li huwa adattat għal pajpijiet ta 'pressjoni għolja b'dijametru kbir; Reżistenza għall-ilbies u l-korrużjoni: il-wiċċ tal-plagg huwa nitrided, liga tan-nikil-fosfru jew liga iebsa supersonika sprejjata (ebusija tal-wiċċ ikbar minn jew ugwali għal HRC58), li tista 'tiflaħ għall-erożjoni ta' midja li fiha l-partikuli; Siġillar bidirezzjonali: Il-grass jimla d-distakk tas-siġillar biex jinkiseb tnixxija bidirezzjonali żero u jissodisfa r-rekwiżiti stretti tas-siġillar tal-linji tal-pajpijiet tal-gass naturali.
Punti ta 'Applikazzjoni u Għażla
Applikazzjoni: Itfi ta 'emerġenza ta' pajpijiet tal-gass naturali fuq distanza twila u sistemi ta 'kontroll tal-istazzjonijiet; Regolazzjoni tal-pressjoni u iżolament ta 'żejt mhux raffinat li fih il-kubrit u mezzi korrużivi fil-petrokimiċi; Kontroll tal-fluwidu fuq il-fwar jew sistemi ta 'enerġija b'temperatura għolja.
Suġġerimenti ta 'Għażla: Għażla tal-Materjal: A216 WCB jew Alloy Steel huwa rrakkomandat għall-korp tal-valv, u l-plagg huwa falsifikat + imwebbes tal-wiċċ; Adattament tal-Griż: Kundizzjonijiet tax-xogħol b'temperatura għolja (＞ 180 grad) jeħtieġu grass ta 'stabbiltà għolja bħal perfluoropolyether (PFPE).

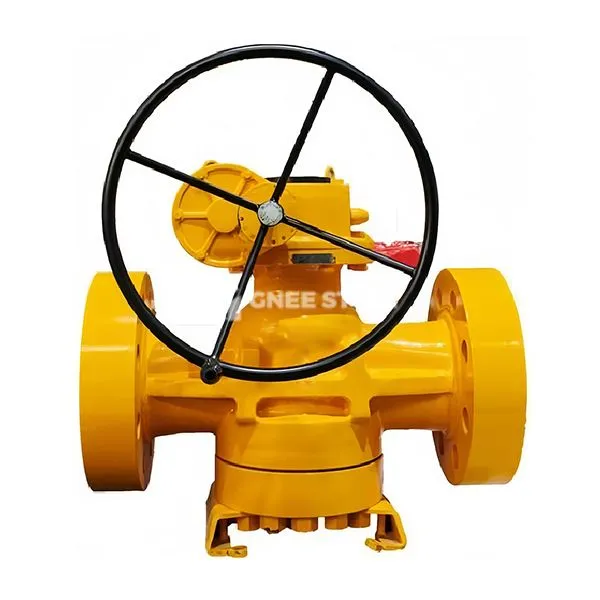

Valv tal-plagg tal-bilanċ tal-pressjoni invertit bil-gnee
