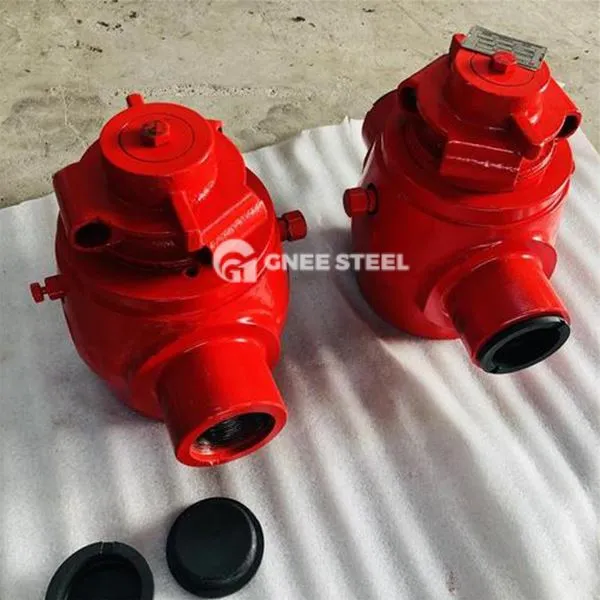

Valv tal-plagg bi pressjoni għolja

Valv tal-plagg bi pressjoni għolja huwa speċjali akbar minn jew daqs PN4 . 0MPa (klassi 300) 'il fuq mill-kundizzjonijiet tax-xogħol bi pressjoni għolja tal-valv ta' qtugħ li jdur, li l-qalba tiegħu hija li ddur il-korp tal-plagg koniku jew ċilindriku biex tikkontrolla l-medju mixgħul u mitfi.

Karatteristiċi strutturali
Disinn tal-Korp tal-Valv Rinforzat
Korp tal-valv tal-azzar tal-azzar tal-liga ffalsifikati integrali (E . g . WC6, cf8m), il-ħxuna tal-ħajt żdiedet bi 30% meta mqabbla mal-korp tal-valv standard, kapaċità li ġġorr il-pressjoni sa PN16 . 0MPA (Klassi 900).
Siġill bilanċjat immuntat maqlub
The plug is installed upside down, and the bottom balance hole introduces medium pressure, which pushes the plug close to the valve seat to form a self-reinforcing seal, and the sealing specific pressure is >6 . 0Mpa.
Wiċċ li jissiġilla l-karbur
Plug Surface Supersonic Sprejjar Tungsten Carbide (ebusija hrc 65+) jew plating tal-liga tan-nikil-phosphorus (hrc 58-60), reżistenti għall-partiċelli solidi li jinsabu fil-ħasil .
Sistema ta 'lubrikazzjoni taż-żejt
Kanal ta 'injezzjoni ta' grass integrat, injezzjoni regolari ta 'grass tas-siġillar biex timla d-distakk tas-siġillar, timblokka l-penetrazzjoni ta' midja korrużiva u tnaqqas it-torque tal-frizzjoni .

• Materjal tal-Korp tal-Valv:

Il-Klassi 300 u 'l fuq għandha tkun l-azzar tal-karbonju falsifikat (A105) jew l-azzar tal-liga (WC6 / F22);
Midja korrużiva teħtieġ steel tal-istainless austenitic (cf8m / 316L) .

• Tip ta 'siġill:

Kundizzjonijiet ta 'pressjoni għolja Siġill iebes tal-metall obbligatorju (karbur tat-tungstenu / kisi ta' liga stellita);
Siġill tar-rekwiżiti tal-ebusija tal-wiċċ ikbar minn jew ugwali għal hrc 58.

• Tip ta 'Konnessjoni:

Konnessjoni tal-flanġ: l-implimentazzjoni tal-istandard ANSIB16.5 (wiċċ tas-siġillar RF / RTJ);
Konnessjoni tal-iwweldjar bil-butt: L-implimentazzjoni ta 'Ansib16 . 25 standard (dn ikbar minn jew daqs 50 pipeline bi pressjoni għolja .).

• Mudell ta 'siġill artab: Limitat għal Klassi 300 jew taħt, temperatura -29 grad ~ 180 grad (sedil tal-valv PTFE);
• Tip ta 'siġill iebes: li jkopri klassi ta' pressjoni sħiħa, temperatura -29 grad ~ 550 grad (sedil tal-valv tal-liga bbażat fuq in-nikil) .

•

Valv tal-plagg bi pressjoni għolja



Applikazzjonijiet

Estrazzjoni taż-żejt u tal-gass
For use in sulphur-containing oil and gas wellhead installations (Class 600) to achieve emergency cut-off at pressures >15 MPa b'ħin ta 'rispons ta'<3 seconds.
Irfinar taż-żejt u industrija kimika
Kontroll ta 'reatturi ta' temperatura għolja u ta 'pressjoni għolja f'impjanti ta' hydrocracking (temperatura 425 grad / pressjoni pn 16 . 0 MPa), li jirregola l-fluss ta 'taħlitiet ta' żejt tal-idroġenu.
Pipeline fuq distanza twila
Main line cut-off valve (DN600/Class 600), withstand water hammer impact pressure>10MPa, biex tevita inċidenti ta 'ksur tal-pipeline .
Enerġija tal-enerġija
Sistema ta 'Trap Steam Supercritical Unit (temperatura 540 grad), struttura ta' siġill iebsa biex tevita tnixxija ta 'fwar ta' temperatura għolja .

Vantaġġi

Adattabilità tal-kundizzjoni tax-xogħol estrema
L-istruttura tas-siġill iebsa hija reżistenti għal temperatura għolja ta '425 grad u pressjoni għolja ta' pn16 . 0MPa, li taqbeż il-limitu tal-valv tal-plagg komuni (PN2.5MPa / 180 grad).
Sigurtà ta 'tnixxija żero
Siġill tal-metall + mili tal-grass biex jinkiseb ANSI B16 . 104 Klassi VI Żero tnixxija, adattata għal mezzi tossiċi u fjammabbli (bħal sulfid tal-idroġenu).
Ħajja twila tar-reżistenza għall-għorik
Tungsten carbide coated plugs in sandy media life>100, 000 Ħinijiet ta 'ftuħ u għeluq, aktar minn 5 darbiet dak ta' valvi tas-siġill artab .
Spejjeż baxxi ta 'manutenzjoni
Is-sistema ta 'injezzjoni tal-grass tista' tinżamm onlajn, l-ebda ħtieġa li tiżżarma l-valv wara li l-viċi tas-siġillar jintlibes, jerġa 'jimla l-grass tas-siġillar jista' jirrestawra l-prestazzjoni .
