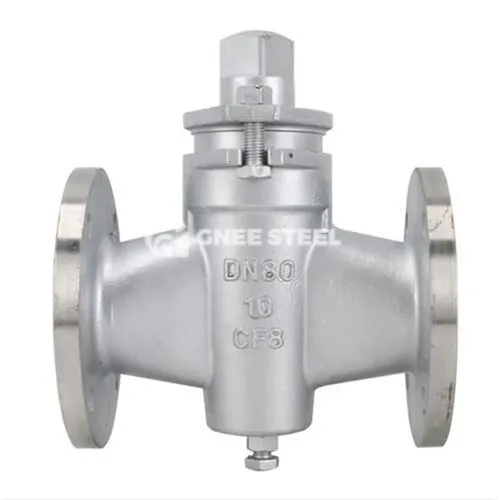

Deskrizzjoni tal-valv tal-plagg tal-gass
Il-valv tal-plagg tal-gass huwa valv ta 'għeluq iddisinjat għas-sistema ta' trasmissjoni tal-gass . juża korp tal-plagg li jdur biex jikkontrolla l-gass u barra tal-gass . Il-karatteristiċi tekniċi tiegħu huma kif ġej:
Struttura Ewlenija u Prinċipju tax-Xogħol
Struttura tal-Korp tal-Valv
Plagg eċċentriku: iċ-ċentru tal-korp tal-plagg jiddevja mill-assi ta 'rotazzjoni biex inaqqas il-frizzjoni u l-ilbies waqt il-ftuħ u l-għeluq (irreferi għall-prinċipju tad-disinn tal-valv eċċentriku);
Komponent tas-siġillar: is-sedil tal-valv elastiku (bħal fluororubber) u l-korp tal-plagg tal-metall jiffurmaw siġill b'żewġ direzzjonijiet . meta jingħalaq, il-korp tal-plagg jagħfas is-sedil tal-valv biex jikseb tnixxija żero;
Mekkaniżmu Operattiv: Il-kaxxa tal-handwheel jew tal-irkaptu tmexxi l-plagg biex iddawwar 90 grad għal ftuħ u għeluq veloċi, u xi wħud huma mgħammra b'indikaturi tal-ftuħ u tal-għeluq .
GAS Disinn ta 'Adattament
Struttura anti-statika: Ir-rebbiegħa inkorporata tiggwida l-elettriku statiku tal-frizzjoni tal-operazzjoni biex tevita d-detonazzjoni tal-gass;
Kanal tal-fluss ta 'full-bore: Naqqas ir-reżistenza tal-fluss u ssostni l-passaġġ tal-knis tal-pipeline;
Għoli strutturali baxx: Naqqas il-fond tal-installazzjoni tal-pajpijiet midfuna .
Speċifikazzjoni tal-valv tal-plagg tal-gass
Materjal ewlieni tal-ġisem
Valve korp / plagg korp: ħadid duttili (pressjoni medja), azzar fondut (pressjoni għolja), azzar li ma jissaddadx (gass korrużiv); Materjal ta 'serħan : PTFE jew Fluororubber (reżistenti għall-korrużjoni tal-gass)
Speċifikazzjoni
| PArameter | Firxa |
|---|---|
| Dijametru nominali | Dn 15- dn300 (dn 50- dn200 huwa komunement użat) |
| Livell ta 'pressjoni | Klassi 150-600 (li tikkorrispondi għal pn 16- pn100) |
| Firxa tat-temperatura | -20 grad -+120 grad (siġill tal-gomma) |
Standard tal-produzzjoni
API 599: Standard Core għad-disinn u l-manifattura ta 'valvi tal-plagg tal-metall; Api 6d: Speċifikazzjoni ġenerali għal valvi tal-pipeline (inklużi valvi tal-plagg bi pressjoni għolja) .}
Standard tal-Ittestjar (API 598 / ISO 5208) .
Test tal-Qawwa tal-Shell: 1.5 darbiet il-pressjoni nominali, manutenzjoni tal-pressjoni akbar minn jew daqs 3 minuti mingħajr tnixxija;
Test tas-Siġill: GAS Siġill: 0.6MPa Sejbien ta 'gass bi pressjoni baxxa (għall-prevenzjoni tat-tnixxija tal-gass);
Siġill Likwidu: 1.1 darbiet il-pressjoni nominali, tnixxija<0.01DNmm³/s;
Test tan-nar: API 607 jivverifika l-prestazzjoni tas-siġillar taħt kondizzjonijiet tan-nar;
Test tat-Torque tal-Operazzjoni: Ftuħ sħiħ u Torque tal-Għeluq inqas minn jew daqs il-valur kalibrat .
Valv tal-plagg tal-gass
Vantaġġi
- Ssiġillar Riabbli: Taħlita ta 'siġilli artab u iebes, rata ta' tnixxija tal-gass qrib iż-żero;
- Kapaċità qawwija biex tirreżisti l-impuritajiet: Ir-rotazzjoni tal-plagg għandha effett ta 'brix biex tevita li l-partiċelli jeħlu;
- Manutenzjoni konvenjenti: Siġilli modulari jistgħu jiġu sostitwiti online;
- Is-Safety Redundancy: Strutturi anti-statiċi u li ma jħallux in-nar huma adattati għal ambjenti ta 'gass b'riskju għoli .
Xenarji tal-Applikazzjoni tal-Qofol
Netwerk ta 'pipeline tal-gass urban: valv ta' għeluq ta 'pipeline taħt l-art, dħul ta' stazzjon li jirregola l-pressjoni;
Faċilitajiet tal-gass naturali likwifikat (LNG ): Tank tal-ħażna tad-dħul u kontroll tal-ħruġ;
Sistema tal-Gass Industrijali: Metallurġija, Linja tal-Provvista tal-Gass tal-Kalkara tal-Ħġieġ .
Ir-rwol ewlieni
Cutoff ta 'l-użu tas-sigurtà: iżolament rapidu tat-taqsimiet tal-pipeline biex tiġi żgurata s-sigurtà tal-manutenzjoni u t-tiswija;
Distribuzzjoni tal-fluss: valv tal-plagg bi tliet direzzjonijiet / erba 'direzzjonijiet biex jinkiseb il-bdil tal-gass tal-fergħa;
Kontroll tal-Fluss Anti-Back: Ikkopera mal-Valv ta 'Kontroll biex tifforma katina ta' sigurtà tat-trasmissjoni tal-gass .
