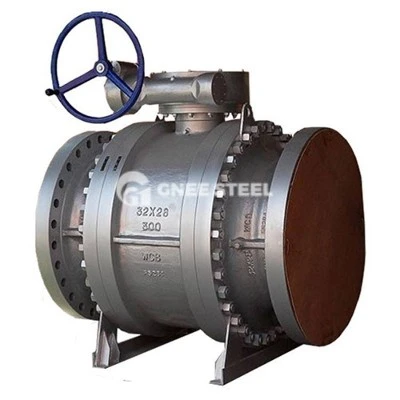

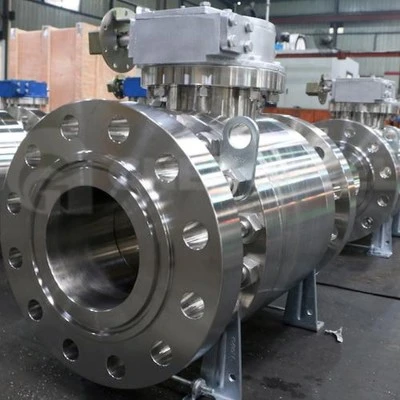

Valv tal-ballun API 6dhuwa valv tal-ballun speċjali ddisinjat, manifatturat u ttestjat skont l-istandard API 6D ifformulat mill-American Petroleum Institute (API). Hija mfassla għal pajpijiet ta 'distanza twila u kundizzjonijiet ħorox tax-xogħol bħal żejt u gass naturali. Il-karatteristiċi ewlenin tagħha huma kif ġej:
1. L-istandards ewlenin u l-ambitu tal-applikazzjoni
Attributi standard: API 6D hija l-ispeċifikazzjoni awtorevoli għall-valvi tal-pipeline fl-industrija taż-żejt u tal-gass naturali, li jkopru d-disinn, l-għażla tal-materjal, il-proċess tal-manifattura u r-rekwiżiti tal-ittestjar.
Xenarji applikabbli: pajpijiet tal-gass naturali fuq distanza twila, sistemi ta 'ħażna taż-żejt u trasport, pajpijiet midfuna u ambjenti tal-midja korrużiva ħafna bħal sulfid tal-idroġenu.
2. Karatteristiċi tad-Disinn Ewlenin
Rinforzat strutturalment
Korp tal-valv iwweldjat għal kollox: Il-korp tal-valv tal-azzar falsifikat bi tliet sezzjonijiet huwa ffurmat minn iwweldjar kompletament awtomatiku, li jelimina kompletament ir-riskju ta 'tnixxija tal-flanġ u huwa adattat għall-installazzjoni diretta tad-dfin.
Disinn tal-ballun fiss: L-istruttura tal-ballun fissa tat-tip Trunnion (appoġġ kbir tal-pern) hija adottata biex iżżomm iċ-ċentru tal-ballun stabbli taħt pressjoni għolja u tagħmel is-siġill aktar affidabbli.
Teknoloġija li tissaħħaħ
Sedil tal-valv tas-siġillar bidirezzjonali: sedil tal-valv tal-pistuni mgħobbi bir-rebbiegħa, tnixxija żero kemm fid-daħla kif ukoll fl-iżbokk (b'konformità mal-Klassi A ISO 5208);
Sistema ta 'siġillar auxiliary: Interfaċċa ta' injezzjoni ta 'grass integrata, li tista' tissewwa temporanjament billi tinjetta l-grass tas-siġillar meta s-siġill ifalli.
Protezzjoni tas-sigurtà
Struttura reżistenti għan-nirien: API 607 Ċertifikata, is-siġill tal-metall xorta jista 'jżomm siġill li ma jagħmilx nar għal 30 minuta wara li s-siġill artab jinħaraq;
Disinn anti-statiku: Apparat ta 'konduzzjoni statika bejn il-ballun u z-zokk tal-valv biex tiġi evitata l-isplużjoni kkawżata minn frizzjoni medja.
3. Rekwiżiti tal-prestazzjoni u tat-test
Adattazzjoni għal kundizzjonijiet tax-xogħol estremi
Il-kapaċità tal-bearing tal-pressjoni: sa Klassi 600 (PN100) 8, kompatibbli ma 'temperatura ultra-baxxa (-46 grad) għal temperatura għolja (200 grad);
Sulfur Reżistenza għall-korrużjoni: Ligi speċjali (bħal ASTM A352 LCC Falsifikati) jintużaw biex jirreżistu l-korrużjoni tal-istress tas-sulfid tal-idroġenu.
Ittestjar u Verifika tal-Istritt.
Test ta 'siġillar ta' pressjoni għolja: Tnixxija żero ta 'fażi doppja tal-gass / likwidu f'1.1 darbiet il-pressjoni tax-xogħol;
Test tal-ħajja: Is-siġill jibqa 'wara ftuħ u għeluq ripetut għal aktar minn 500 darba taħt differenza ta' pressjoni sħiħa.
4. Oqsma tipiċi ta 'applikazzjoni
Energy Transport: Valv ta 'qtugħ tal-linja tal-gass naturali tal-gass, tank tal-ħażna taż-żejt mhux raffinat u kontroll tal-esportazzjoni;
Media b'riskju għoli: gass naturali li fih is-sulfid tal-idroġenu, linji tal-pajpijiet tal-materja prima kimika korrużiva;
L-ebda xenarju ta 'manutenzjoni: pipeline taħt l-art midfun dirett (l-ebda valv meħtieġ sew, il-mekkaniżmu operattiv jestendi mal-art).
