X'inhuma l-valvi API 6A?
L-istandard API 6A jispeċifika l-prestazzjoni, id-disinn, il-materjali, l-ittestjar u r-rekwiżiti ta 'spezzjoni għal tagħmir ta' aċċess għat-tħaffir, li jkopri tipi speċifiċi ta 'tagħmir bħal gate blowout preventers, blowout preventers annulari, fittings idrawliċi, u drilling fours. L-istandard jiċċara l-kundizzjonijiet tat-tħaddim tat-tagħmir taħt pressjoni, temperatura, u kondizzjonijiet ta 'fluwidu downhole, u jkopri dettalji tekniċi bħall-iwweldjar, l-immarkar, il-ħażna u t-trasport. Bħala bażi teknika importanti għaċ-ċertifikazzjoni API, din l-ispeċifikazzjoni tintuża ħafna fl-industrija globali tal-manifattura tat-tagħmir taż-żejt taż-żejt.
Skop ta' Applikazzjoni
Dan l-Istandard Internazzjonali japplika għat-tagħmir speċifiku li ġej:
a) Tagħmir ta' Wellhead:
- Qofol tar-ras tal-kisi:
- Casing head tee:
- Tubing head tee:
- Tee tal-konvertitur:
- Multi-casing (tubi) head body u tee.
b) Apparat ta' Konnessjoni u Aċċessorji:
- Apparat ta' konnessjoni tal-konvertitur,
- Reducer tar-ras tat-tubi:
- L-aqwa apparati ta' konnessjoni:
- Tees u slaleb:
- Kampjunar tal-fluwidu:
- Reducer tee u transition tee.
c) Hangers tal-kisi u hangers tat-tubi:
- Hanger tal-mandrin:
- Slip hannger.
d) Valvoli u Ċowk:
- Valv ta' tlestija ta'-saff wieħed:
- Valv tat-tlestija b'ħafna-saff:
- Valv tas-sewqan:
- Valv tal-attwatur:
- Valv ta' kontroll:
- Valv tat-throttle:
- Valv tas-sigurtà tal-wiċċ u attwatur, valv ta 'sikurezza taħt l-ilma u attwatur;
- Valv ta' pressjoni ta' wara.
e) Apparati ta' konnessjoni ta'-biċċa waħda [tip ta' flanġ, tip bil-kamin, tagħmir ieħor ta' konnessjoni tat-tarf (OEC) u tip iwweldjat]
- Apparat tal-konnessjoni tal-għonq tal-weldjatura;
- Apparat tal-konnessjoni tal-flanġ għomja:
- Apparat ta' konnessjoni bil-kamin:
- Apparat ta' konnessjoni li jnaqqas u tissiġilla:
- Tapp tal-pajp:
- Plagg taż-żarmar tal-valv.
f) Apparat ieħor:
- Attwatur:
- Qamħ:
- Apparat ta' penetrazzjoni tal-konfini tal-pressjoni:
- Gasket:
- Għodda tal-għalf u għodda tal-ittestjar (ara l-Appendiċi H):
- Boxxla reżistenti għall-ilbies- (ara l-Appendiċi H).
It-terminoloġija tipika tat-tagħmir użata f'dan l-Istandard Internazzjonali hija murija fil-Figuri 1 u 2. Il-partijiet kollha li jikkonformaw mat-tabelli metriċi fit-test ewlieni ta 'dan l-Istandard Internazzjonali jew it-tabella tal-unitajiet konswetudinarji tal-Istati Uniti fl-Appendiċi B huma kwalifikati: ara l-Introduzzjoni.

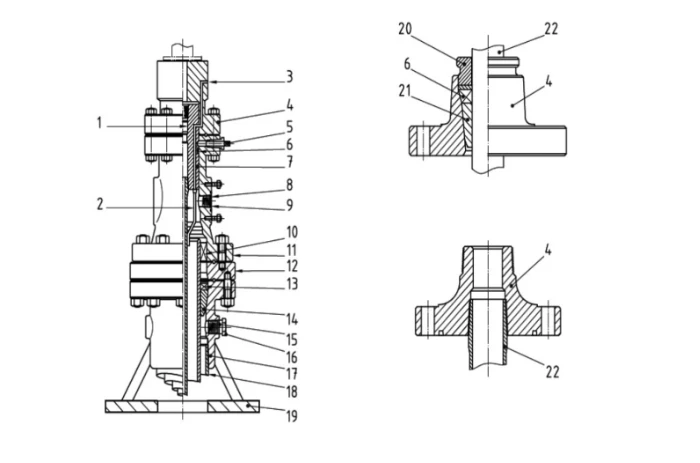

API 6A Tpinġija tal-valv
1. Tħejjija tal-valv tal-pressjoni ta 'wara 12. Reducer ta' stud doppju
2. Linja ta 'kontroll tal-valv ta' sigurtà downhole 13. Pakkjatur tal-kisi annulari
3. Żbokk tal-linja tal-kontroll tal-valv tas-sigurtà downhole 14. Hanger tal-kisi (tip slip)
4. Reducer tar-ras tat-tubi 15. Konnessjoni tal-ħruġ bil-kamin
5. Kamin tal-issikkar 16. Tapp tal-pajp
6. Ippakkjatur tal-hanger tat-tubi 17. Kisi tar-ras tal-kisi
7. Estensjoni tat-tubi ta 'l-għonq b'linja ta' kontroll tal-valv tas-sigurtà ta 'downhole 18. Casing tal-wiċċ
8. Żbokk tal-ġenb tat-tip Stud-19. Pjanċa ta' appoġġ ta' wellhead
9. Tapp għat-tneħħija tal-valv 20. Appoġġ tal-pakkjatur tat-tubi
10. Ippakkjatur tal-kisi tal-qiegħ 21. Hanger tat-tubi (tip slip)
11. Tubing head four-way 22. Tubing
