Valvi tal-bieb paralleli u valvi tal-bieb tal-feles huma ż-żewġ kategoriji ewlenin ta 'valvi tal-bieb. Id-differenzi tagħhom huma riflessi prinċipalment fl-istruttura tas-siġillar, il-prinċipju tax-xogħol u x-xenarji applikabbli:
1. Differenzi fl-istruttura tal-wiċċ tas-siġillar

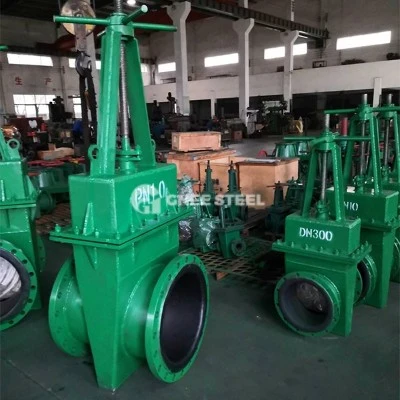

Parallel Gate Valve
Il-wiċċ tas-siġillar huwa parallel mal-linja ċentrali vertikali tal-korp tal-valv. Il-bieb huwa ġeneralment iddisinjat bħala bieb doppju. Il-wiċċ tas-siġillar huwa mgħammar minn molla jew mekkaniżmu ta 'tiġbid. Xi mudelli jużaw pressjoni medja biex jimbuttaw il-bieb f'wiċċ l-ilma biex jiffurmaw siġill.
Wedge Gate Valve
Il-wiċċ tas-siġillar huwa f'ċertu angolu (forma ta 'feles) mal-linja ċentrali vertikali. L-ispinta taz-zokk tal-valv tintuża biex tagħfas il-bieb u s-sedil tal-valv biex tifforma siġill sfurzat. Skond l-istruttura, hija maqsuma fi bieb wieħed, bieb doppju u bieb elastiku.
2. Tqabbil tal-prinċipji tas-siġillar
Parallel Gate Valve
Billi tiddependi fuq forza esterna (bħal molla jew mekkaniżmu ta 'tiġbid) jew pressjoni medja biex tassisti s-siġillar, l-effett tas-siġillar huwa dgħajjef f'kundizzjonijiet ta' pressjoni baxxa, u d-disinn tas-sedil tal-valv f'wiċċ l-ilma jeħtieġ li jintuża biex itejjeb is-siġillar.
Wedge Gate Valve
Is-siġillar jinkiseb permezz tal-estrużjoni sfurzata tal-bieb tal-feles u tas-sedil tal-valv. Anke medja ta 'pressjoni baxxa tista' tifforma siġill effettiv. Il-bieb elastiku jista 'jikkumpensa għall-ipproċessar ta' żbalji jew espansjoni termali u deformazzjoni tal-kontrazzjoni.
3. Xenarji applikabbli
Valv tal-bieb parallel
Pipelini ta 'dijametru żgħir bi pressjoni baxxa: bħal provvista ta' ilma urban u sistemi ta 'drenaġġ bi pressjoni baxxa, adattati għal pajpijiet taħt DN50.
Midja nadifa: Adattata għal partiċelli li fihom medju jew medja viskuż, id-disinn tal-bieb doppju jista 'jnaqqas l-imblukkar.
Valv tal-bieb tal-feles
Kundizzjonijiet tax-xogħol bi pressjoni għolja u ta 'temperatura għolja: bħal pajpijiet taż-żejt u tal-gass naturali (skond l-istandards API 600), ir-reżistenza għall-pressjoni tista' tilħaq il-livell PN16.
Midja nadifa: fwar, żejt u xeni oħra b'rekwiżiti għoljin ta 'siġillar, id-disinn tal-bieb elastiku jista' jevita l-imblukkar ikkawżat minn bidliet fit-temperatura.
