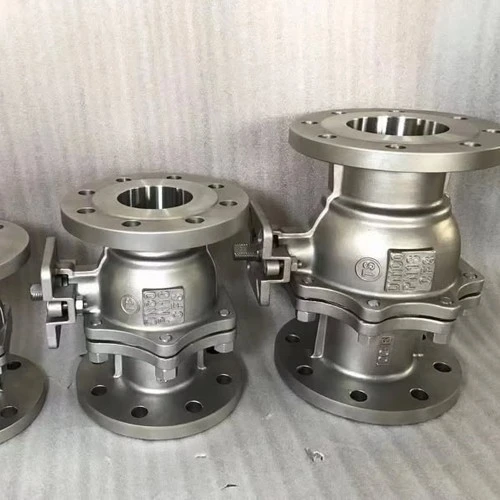

Valv tal-ballun li jżomm f'wiċċ l-ilma API 6D huwa valv ta 'iżolament tal-pipeline ta' kwart-dawra li fih il-ballun huwa sostnut biss miż-żewġ ċrieki tas-sedil tiegħu - pressjoni tal-linja timbotta l-ballun kontra s-sedil downstream, sabiex il-fluwidu tal-proċess innifsu jipprovdi l-forza tas-siġillar.Huwa mibni għal API Spec 6D (25 edizzjoni, 2021) u l-kontroparti ISO ISO 14313:2025, f'daqsijiet sħaħ -bore minn NPS ½ sa NPS 8 (DN 15 sa DN 200), ASME Klassi 150 sa 600, b'sits artab li jżommu ISO A5} {018 Rate}off {018 Rate}off. Tliet affarijiet jiddeċiedu jekk dan id-disinn huwiex dak it-tajjeb għal linja: il-klassi tal-pressjoni, il-funzjoni ta 'iżolament li għandek bżonn, u l-limitu tat-temperatura tal-materjal tas-sedil.
GNEE tforni valvoli tal-ballun galleġġjanti API 6D f'azzar tal-karbonju, azzar tal-karbonju b'temperatura baxxa -, azzar li ma jissaddadx u duplex, b'PTFE, RPTFE, PEEK, Devlon jew sedili tal-metall, lieva jew gear operati, b'kuxxinetti tal-immuntar ISO 5211 għall-attwazzjoni. Kull valv huwa ttestjat bil-pressjoni qabel iż-żebgħa u jintbagħat b'ċertifikat tal-materjal EN 10204 3.1 u rapport tat-test tal-pressjoni.Ibgħat id-daqs, il-klassi, il-materjal tas-sedil u l-konnessjoni tat-tarf tiegħek għal kwotazzjoni.
Speċifikazzjonijiet Tekniċi
| Standard tad-disinn | API Spec 6D, 25 edizzjoni (2021) b'addenda permezz ta' Addendum 3 (Marzu 2025); ISO 14313:2025 (suppliment għall-API 6D 25 ed.) |
|---|---|
| Bażi pressjoni-temperatura | ASME B16.34:2025 (klassi standard) |
| Firxa tad-daqs | Toqba sħiħa: NPS ½"–8" (DN 15–DN 200) Toqba mnaqqsa: testendi għal NPS 10"–12" (DN 250–DN 300) fil-Klassi 150/300 |
| Klassi ta' pressjoni | Klassi ASME 150, 300 u 600 madwar il-firxa tad-daqs; Klassi 900 u 1500 f'toqob żgħar imnaqqsa (NPS 2" / DN 50 u inqas) |
| Bore | Bore sħiħ (port sħiħ) jew bore mnaqqas (tnaqqis wieħed, tipikament daqs tal-pajp wieħed 'l isfel) |
| Kostruzzjoni tal-ġisem | -Biċċa waħda (unibody / kompletament iwweldjati), żewġ-biċċiet maqsuma korp, tliet-biċċa; dħul fil-ġenb bħala standard, dħul fuq talba |
| Tmiem il-konnessjonijiet | Flanġ RF (Klassi 150–600), flanġ RTJ (Klassi 900 u 1500), weldjatura tar-ras għal ASME B16.25, weldjatura tas-sokit u bil-kamin (NPS 2" u taħt) |
| Dimensjonijiet tal-ħanek | ASME B16.5 (NPS ½"–24"); ASME B16.47 fejn applikabbli |
| Wiċċ-imb-wiċċ / tarf-sa-tarf | ASME B16.10 |
| Firxa tat-temperatura | −46 grad sa +200 grad b'sit PTFE; għal +230 grad b'RPTFE; għal +260 grad b'PEEK; sa +540 grad b'sedil tal-metall. Servizz krijoġeniku sa -196 grad disponibbli b'bonnet estiż u materjal tas-sedil kwalifikat |
| Tnixxija tas-sedil | Sedil artab: ISO 5208 Rata A (l-ebda tnixxija viżibbli). Sedil tal-metall: ISO 5208 Rata CD |
| Karatteristiċi standard | Apparat anti-statiku, zokk blowout-, kostruzzjoni sigura tan-nar-b'korp tal-grafita u siġilli taz-zokk, apparat li jsakkar, kuxxinett tal-immuntar tal-attwatur ISO 5211 |
| Operazzjoni | Lever, worm gear, attwatur pnewmatiku, elettriku jew idrawliku |
| Spezzjoni u ttestjar | API 6D u API 598 (11-il edizzjoni, Frar 2023). Test tan-nar għal API 6FA (ir-4 edizzjoni, 2020) jew API 607:2022 / ISO 10497:2022 kif speċifikat |
| Ċertifikazzjoni | MT 10204 3.1 ċertifikat tal-materjal, rapport tat-test tal-pressjoni, rapporti NDE; Monogramma API fuq produzzjoni liċenzjata; NACE MR0175 / ISO 15156 jew MR0103 / ISO 17945 għal servizz qares |
Klassijiet ta' Pressjoni u Pressjoni Massima tax-Xogħol
| Klassi ASME | Max. pressjoni tax-xogħol | Konnessjoni tipika tat-tarf | Noti għal disinn f'wiċċ l-ilma |
|---|---|---|---|
| 150 | 19.6 bar (284 psi) | Flanġ RF | Firxa sħiħa għal NPS 8", bore mnaqqas lil hinn |
| 300 | 51.1 bar (741 psi) | Flanġ RF | L-aktar speċifikazzjoni galleġġjanti komuni fil-proċess u d-distribuzzjoni tal-gass |
| 600 | 102.1 bar (1,480 psi) | Flanġ RF jew RTJ | Klassi ta' fuq prattika għal valv -f'wiċċ l-ilma b'bore sħiħ f'NPS 6"–8" |
| 900 | 153.2 bar (2,220 psi) | Flanġ RTJ | Toqob żgħar biss (NPS 2" u taħt); inkella immuntat b'trunnion |
| 1500 | 255.3 bar (3,700 psi) | Flanġ RTJ jew butt weldjatura | Toqob żgħar biss; PEEK jew sedil tal-metall normalment meħtieġ |
| 2500 | 425.5 bar (6,170 psi) | Butt weldjatura jew buttun tal-morsa | Mhux offrut bħala disinn f'wiċċ l-ilma |
Il-klassifikazzjonijiet huma kkwotati f'temperatura ambjentali. Il-pressjoni tax-xogħol tonqos hekk kif togħla t-temperatura tad-disinn; aqra l-valur għat-temperatura tad-disinn tiegħek barra mit-tabella ASME B16.34 għall-grupp tal-materjal.
Materjali tal-Kostruzzjoni
| Komponent | Materjal standard (ASTM) | Użat għal |
|---|---|---|
| Korp u adapter | A216 WCB / WCC (mitfugħa), A105 (falsifikata) | Idrokarburi ġenerali, ilma, fwar |
| Korp u adapter | A352 LCB / LCC, A350 LF2 (falsifikat) | Servizz ta'-temperatura baxxa, sa −46 grad |
| Korp u adapter | A351 CF8 / CF8M, A182 F304 / F316 | Mezzi korrużivi, naħat ta 'fuq offshore |
| Korp u adapter | A182 F51 / F53 / F55, A995 4A / 6A | Servizz tal-klorur, pressjoni għolja-offshore |
| Ballun | A182 F316 / F304; A105 b'ENP jew chrome iebes | ENP huwa l-kisi standard għall-blalen tal-azzar tal-karbonju; chrome iebes jintuża għal reżistenza ogħla għall-ilbies |
| Ballun | Stellite 6 jew karbur tat-tungstenu overlay fuq disinji bil-qiegħda tal-metall- | Servizz li joborxu jew b'temperatura għolja- |
| Zokk | 13Cr, A182 F316, 17-4PH, XM-19, F51, Inconel 718 | Imqabbla mal-materjal tas-sedil u tal-ġisem |
| Ċirku tas-sedil | PTFE, RPTFE, PEEK, Devlon V, najlon, PCTFE | Soft-varjanti bilqiegħda - ara t-tabella tat-temperatura hawn taħt |
| Ċirku tas-sedil | Trasportatur Stainless jew duplex bi Stellite 6, karbur tat-tungstenu jew karbur tal-kromju li jiffaċċja | Metall-varjanti bilqiegħda |
| Siġilli tal-ġisem u zokk | Grafit (siegla tal-ġisem u ippakkjar taz-zokk), Viton / FKM, HNBR, NBR, FFKM għal O-rings | Il-grafita hija dak li jagħmel it-talba ta' sigurtà tan-nirien-taħdem |
| Bolting | A193 B7 b'A194 2H; A320 L7 b'A194 7 għal temperatura baxxa | API 6D Il-25 edizzjoni teħtieġ pressjoni-bolting tal-konfini minn fornituri li jikkonformaw mal-API 20E (azzar tal-karbonju) jew API 20F (reżistenti għall-korrużjoni-) |
Materjali tas-Sedil u Limiti tas-Servizz Tagħhom
| Materjal tas-sedil | Temperatura tas-servizz | Qawwiet | Oqgħod attent għal |
|---|---|---|---|
| Verġni PTFE | −45 grad sa +200 grad | Reżistenza kimika kważi universali, l-inqas frizzjoni, l-inqas spiża | Fluss kiesaħ (creep) taħt tagħbija sostnuta; mhux għal servizz ta' dekompressjoni splussiva |
| RPTFE (15–25 % ħġieġ-mimli) | −45 grad sa +230 grad | Reżistenza aħjar għal creep u xedd; l-inadempjenza għal pressjoni ogħla u għadd ta 'ċiklu ogħla | Il-mili tal-ħġieġ huwa attakkat minn aċidu idrofluworiku u kawstiċi qawwija |
| −45 grad sa +260 grad | L-ogħla temperatura u kapaċità ta 'pressjoni fost il-polimeri; kważi l-ebda fluss kiesaħ | Attakkjat minn aċidu sulfuriku ikkonċentrat u aċidi ossidanti qawwija; torque u spiża ogħla | |
| Devlon V | −45 grad sa +177 grad | Saħħa kompressiva għolja ħafna, siġillar kiesaħ tajjeb - użat f'gass ta'-pressjoni għolja | Reżistenza kimika limitata kontra l-aċidi |
| Najlon | −30 grad sa +100 grad | Saħħa kompressiva għolja, ekonomika | Reżistenza fqira għall-aċidu; limitu tat-temperatura huwa l-aktar baxx tal-grupp |
| Metall (Stellite 6, karbur tat-tungstenu, karbur tal-kromju) | −45 grad sa +540 grad | Sikur tan-nar-bil-kostruzzjoni, jimmaniġġja l-brix u t-temperatura għolja | Il-kuntatt tal-metall-ma-metall ma jistax jilħaq il-bużżieqa-għeluq issikkat; aċċettazzjoni ta ' tnixxija hija ISO 5208 Rata CD, u t-torque breakaway huwa materjalment ogħla |
Tittrattax limitu ta' temperatura tas-sedil artab-bħala klassifikazzjoni tal-pressjoni.Il-PTFE ma jieqafx sempliċiment jaħdem f'200 grad - jiddeforma b'mod progressiv hekk kif it-temperatura togħla, u għalhekk il-pressjoni differenzjali li jista' jżomm is-sedil tonqos magħha. It-tabelli ppubblikati tal-pressjoni tas-sedil-temperatura komunement juru l-pressjoni tas-sedil permissibbli f'200 grad li taqa' għal bejn wieħed u ieħor wieħed minn ħamsa tal-valur ambjentali tagħha. Valv magħżul fuq "is-sedil jimmaniġġja 200 grad" u mbagħad imħaddem ħdejn dik it-temperatura bi pressjoni ta 'klassi sħiħa se creep, jitlef il-preload u jnixxi. Aqra l-pressjoni u t-temperatura flimkien, barra mill-istess tabella.
Kif Siġilli Floating Ball Valve
Il-ballun huwa ħieles.Mhuwiex ippinjat maz-zokk fil-qiegħ, u ma jinġarrx fuq trunnions. Il-pożizzjoni tiegħu hija stabbilita miż-żewġ ċrieki tas-sedil u minn kwalunkwe pressjoni li tkun qed taġixxi fuqha.
Pressjoni tmexxi l-ballun.Bil-valv magħluq, il-pressjoni upstream taġixxi fuq iż-żona sħiħa proġettata tal-ballun u timbottaha 'l isfel, fiċ-ċirku tas-sedil tal-ħruġ.
L-istress tal-kuntatt isir is-siġill.Il-ballun imbuttat jikkompressa s-sedil tal-ħruġ mal-wiċċ tal-ballun. Aktar ma tkun għolja l-pressjoni, iktar ikun għoli l-istress tal-kuntatt - sabiex il-kwalità tal-għeluq titjieb hekk kif tiżdied il-pressjoni, u huwa għalhekk li valv floating artab-bilqiegħda jgħaddi mit-test tas-sedil ta' pressjoni-għoli daqshekk faċilment.
Is-sedil tad-daħla ma jibqax siġill.Minħabba li l-ballun tbiegħed mis-sedil upstream, dak is-sedil m'għadux mgħobbi mill-ballun. Din hija r-raġuni mekkanika li disinn standard li jżomm f'wiċċ l-ilma ma jipprovdix żewġ sedili li jissiġillaw b'mod indipendenti.
L-espansjoni termali teħtieġ xi mkien fejn tmur.Il-likwidu maqbud fil-kavità tal-ġisem jespandi meta jisħon. L-API 6D teħtieġ kavità fuq-ħelsien mill-pressjoni - jew sedil li jeħles waħdu-jew konnessjoni esterna ta' ħelsien - sabiex il-kavità ma tkunx tista' tiġi pressurizzata minn slug likwidu li jsaħħan.
Konsegwenza waħda ta 'dik is-sekwenza jistħoqqilha l-linja tagħha stess, minħabba li hija l-aktar parti li tinqara ħażin tad-disinn:siġilli tal-valv tal-ballun li jżomm f'wiċċ l-ilma minħabba pressjoni differenzjali, għalhekk ma jistax jiġi invokat biex tissiġilla bi pressjoni differenzjali żero.Wara l-bidu tal-pompa, waqt l-ikkummissjonar bi pressjoni baxxa-, u waqt l-iżolament tal-pigging tal-pipeline, il-pressjoni upstream tista 'tkun biss ftit bar. Is-sedil m'għandu l-ebda forza sinifikanti li taġixxi fuqu u t-tnixxija lil hinn mis-sedil tal-ħruġ huwa possibbli. Il-valvi immuntati b'trunnion-użaw sedili bil-molla-li jissiġillaw indipendentement mill-pressjoni tal-linja, u dik hija r-raġuni speċifika li huma speċifikati għal dawk id-dmirijiet.
Vantaġġi
Issiġillar-megħjun bil-pressjoni.Iktar ma timbotta l-pressjoni tal-linja, iktar ikun strett is-sits tal-ballun kontra s-sedil tal-ħruġ. L-ebda preload tar-rebbiegħa jew forza esterna mhi meħtieġa biex tinkiseb bużżieqa-għeluq issikkat fil-pressjoni tax-xogħol - artab-valvi bilqiegħda huma ttestjati għal ISO 5208 Rata A, li jfisser l-ebda tnixxija viżibbli għat-tul kollu tat-test.
Kompatt u ħafif għad-dmir.Mingħajr berings tat-trunnion, korp itqal u assemblaġġ tas-sedil mgħobbi bil-molla-, valv li jżomm f'wiċċ l-ilma f'DN 100 Klassi 300 huwa sostanzjalment eħfef u iqsar mill-ekwivalenti tat-trunnion. Dan inaqqas l-appoġġ tal-pajp u l-ispiża strutturali fil-punt tal-irbit.
Spiża baxxa tas-sjieda f'daqsijiet żgħar.Id-disinni li jżommu f'wiċċ l-ilma tipikament jiswew 30 sa 50 fil-mija inqas minn valvi immuntati b'trunnion-tal-istess daqs u klassi. F'impjant b'mijiet ta 'punti ta' iżolament żgħar, id-differenza hija oġġett tal-linja ta 'akkwist, mhux żball ta' arrotondament.
Operazzjoni mgħaġġla ta' kwart-dawra.Puplesija ta '90 grad minn kompletament miftuħa għal kompletament magħluqa hija dak li jagħmel valv tal-ballun adattat għall-iżolament ta' emerġenza u għall-attwazzjoni. It-tħaddim manwali jibqa' prattiku fil-biċċa l-kbira tal-firxa li jżomm f'wiċċ l-ilma, mingħajr l-ebda vjaġġ ta' zokk b'ħafna dawriet.
Manutenzjoni sempliċi.Inqas partijiet li jiċċaqilqu u, fuq verżjonijiet tal--body maqsuma, sedil li jista' jintlaħaq billi titneħħa nofs tal-ġisem. Is-servizz fuq il-post ma jeħtieġx ix-xogħol tal-bearing u tal--molla li jitolbu s-sedili tat-trunnion.
Integrità dokumentata.Valv API 6D jintbagħat b'rapporti tat-test tal-materjal, rekords ta' eżamijiet mhux-distruttivi, u kemm riżultati tat-test tas-sedil ta' pressjoni-għoli kif ukoll ta' pressjoni baxxa-- evidenza li valv ġeneriku ta' "stil API-" ma jġorrx.
Applikazzjonijiet
Valvoli tal-ballun li jżommu f'wiċċ l-ilma joqogħdu fejn il-linji huma żgħar jew medji, il-pressjonijiet huma moderati, iċ-ċikliżmu huwa okkażjonali, u l-ispiża ta 'valv immuntat-trunnion ma tistax tiġi ġġustifikata. Sitt dazji jammontaw għal ħafna mid-domanda.
Utilità u iżolament tal-istrumenti
Linji ta 'impuls, għeruq tal-kejl, punti tal-kampjun, konnessjonijiet tad-drenaġġ u tal-vent, u headers ta' utilità sa DN 80. It-toqba hija żgħira, il-fluss huwa qrib iż-żero f'tħaddim normali, u r-rekwiżit huwa għeluq pożittiv u viżibbli aktar milli karatteristika tal-fluss. It-toqba mnaqqsa hija normali hawnhekk.
Distribuzzjoni tal-gass tal-belt u skids tal-metraġġ
Mejns tad-distribuzzjoni, laterali tal-istazzjon tar-regolatur u runs tal-meter tipikament imexxu Klassi 150 sa 300 f'DN 25 sa DN 150. RPTFE jew sedili tan-najlon flimkien ma 'sedil tal-metall sekondarju sikur tan-nar- huma l-ispeċifikazzjoni komuni, minħabba li sedil artab waħdu mhux se jgħix nar downstream.
Linji kimiċi, farmaċewtiċi u tal-ilma
Is-sedili PTFE Verġni huma l-inadempjenza fejn il-kompatibilità kimika u l-midja nadifa jimpurtaw aktar mill-pressjoni. Ir-reżistenza qrib-universali tagħhom u l-aktar frizzjoni-baxxa-fil-klassi tagħhom iżommu t-torque operattiv baxx, li huwa importanti meta l-valv jitħaddem bl-idejn-u jintlaħaq b'lieva qasira.
Konnessjonijiet ta' pressjoni għolja-żgħar
Linji ta' injezzjoni, unitajiet ta' enerġija idrawlika u headers tal-pressjoni-f'DN 15 sa DN 50 jużaw valvi tal-ballun li jżommu f'wiċċ l-ilma fi Klassi 900 jew 1500 b'PEEK jew sedili tal-metall. Dan huwa l-post wieħed fejn disinn li jżomm f'wiċċ l-ilma huwa speċifikat fuq il-Klassi 600 - it-toqba huwa żgħir biżżejjed biex it-tagħbija tas-sedil tibqa' maniġġabbli.
Tank farm u laterali terminali
Armi tat-tagħbija, fergħat tal-ġbid u skariku tal-pompa, u linji tad-drenaġġ fuq tankijiet. It-toqba sħiħa hija ppreferuta fuq il-ġbid tal-pompa biex iżżomm it-telf tar-ras tal-veloċità baxx u tipproteġi NPSH; bore mnaqqas huwa aċċettabbli fuq fergħat li huma magħluqa f'operazzjoni normali.
Stokk ta' tiswija u sostituzzjoni
Gruppi ta 'manutenzjoni jżommu valvoli tal-ballun f'wiċċ l-ilma f'daqsijiet u klassijiet komuni fuq l-ixkaffa. Il-kostruzzjoni sempliċi tagħhom b'żewġ- jew tliet-biċċiet tippermetti s-sostituzzjoni tas-sedil u tas-siġill fil-linja fuq verżjonijiet tal-karrozzerija maqsuma-, u huwa għalhekk li jibqgħu l-ispare standard għal punti ta' iżolament ta' -bore żgħar.
Għaliex Sors minn GNEE
Valv u pajp minn fornitur wieħed.GNEE jipprovdi kemm il-valv API 6D kif ukoll il-pajp tal-linja li jaqblu, flanġijiet u fittings, għalhekk it-toqba, il-klassi u l-materjal huma mqabbla fil-punt tal-ordni aktar milli fuq is-sit.
Dokumentazzjoni li taqbel mat-talba.Ċertifikati tal-materjal għal EN 10204 3.1, PMI u rekords tal-ebusija, rapporti NDE, u rapporti sħaħ tat-test tal-pressjoni inkluż it-test tas-sedil ta' pressjoni baxxa-- mhux folja ta' sommarju.
Għażla tas-sedil u tat-trim bħala inġinerija, mhux picking tal-katalgu.Aħna ngħidulek meta l-PEEK ma jkunx meħtieġ u meta PTFE ifalli, u mhux se nikkwotaw valv li jżomm f'wiċċ l-ilma tal-Klassi 900 f'daqs fejn id-disinn ma jaħdimx.
Servizz qares u b'temperatura baxxa-immaniġġjat b'mod espliċitu.Kontroll tal-ebusija għal 22 HRC, dokumentazzjoni NACE MR0175 / ISO 15156 jew MR0103 / ISO 17945, materjali ttestjati charpy-għal temperaturi tad-disinn taħt -29 grad , u bolting ta'-temperatura baxxa.
Spezzjoni ta'-parti terza merħba.Ittestjar ta' aċċettazzjoni tal-fabbrika, spezzjoni ta' qabel-konsenja u korpi ta' spezzjoni nominati mill-klijent-kollha jistgħu jiġu rranġati qabel ma titqiegħed l-ordni.
Ibgħat il-ħtieġa tiegħek tal-valv tal-ballun f'wiċċ l-ilma
Agħtina d-daqs, il-klassi, it-tip ta 'bore, il-materjal tas-sedil jew il-kundizzjonijiet tas-servizz, il-konnessjoni tat-tarf u t-temperatura tad-disinn, u nerġgħu lura bi kwotazzjoni konformi u tpinġija. Jekk għadek m'intix ċert jekk id-dazju jappartjenix għal valv immuntat floating jew trunnion-, ibgħat id-data tal-linja u aħna ngħidulek liema waħda jippermettu l-mekkanika.
FAQ
X'inhu valv tal-ballun li jżomm f'wiċċ l-ilma API 6D?
Huwa valv tal-ballun ta' kwart-dawra għall-iżolament tal-pipeline u tal-pajpijiet, mibni skont l-API Spec 6D, li fih il-ballun jinżamm biss miż-żewġ ċrieki tas-sedil. Il-pressjoni tal-linja timbotta l-ballun fis-sedil downstream, u dak l-istress tal-kuntatt jipprovdi s-siġill. Huwa fornut f'daqsijiet minn NPS ½" sa NPS 8" u ASME Klassi 150 sa 600, b'sits rotob jew tal-metall.
Liema daqs u klassi ta 'pressjoni tista' tkopri valv tal-ballun li jżomm f'wiċċ l-ilma?
Toqba sħiħa minn NPS ½" sa NPS 8" (DN 15 sa DN 200) u mnaqqsa għal NPS 10"–12" fil-Klassi 150 u 300. Il-klassi 150 sa 600 tapplika tul il-firxa tad-daqs; Il-Klassi 900 u 1500 huma offruti biss f'toqob żgħar, tipikament NPS 2" u taħt. Disinji li jżommu f'wiċċ l-ilma mhumiex prodotti fi Klassi 2500.
X'inhi d-differenza bejn valv tal-ballun li jżomm f'wiċċ l-ilma u valv tal-ballun immuntat b'trunnion-?
F'valv li jżomm f'wiċċ l-ilma l-ballun jiċċaqlaq u s-sedili huma ffissati. F'valv immuntat ta' trunnion-il-ballun jitwaħħal fuq trunnions ta' fuq u ta' isfel u s-sedili jimxu, miżmuma kontra l-ballun permezz ta' molol. Dik id-differenza tagħmel it-torque tat-trunnion kważi indipendenti mill-pressjoni, tippermetti siġillar bi pressjoni differenzjali qrib -żero, u tagħmel possibbli blokk u fsada doppja - u huwa għalhekk li d-dazju ta' iżolament ta' dijametru-kbir u-għoli ta' pressjoni jmur għal valvi mmuntati-trunnion.
Jista 'valv tal-ballun li jżomm f'wiċċ l-ilma jipprovdi blokk doppju u fsada?
Mhux bħala disinn standard ta' effett-pistun-uniku. Meta l-valv jingħalaq, il-ballun jitbiegħed mis-sedil upstream, għalhekk is-sedil downstream biss huwa mgħobbi u m'hemmx żewġ uċuħ li jissiġillaw b'mod indipendenti għal fsada bejniethom. Jekk l-iskeda tad-dejta teħtieġ DBB jew DIB, speċifika valv immuntat ta' trunnion-b'sits b'effett doppju-pistun-jew arranġament ekwivalenti.
X'inhi d-differenza bejn API 6D u API 608 għal valv tal-ballun?
API 6D tkopri valvi fis-sistemi tat-trasport tal-pipeline; API 608 tkopri valvoli tal-ballun tal-metall f'faċilitajiet ta 'proċess bħal raffineriji u impjanti kimiċi. Il-konfini prattika hija ġeneralment l-ewwel valv ta 'blokk fiċ-ċint tal-faċilità. API 6D jitlob aktar: disponibbiltà sħiħa tal--ftuħ, ħelsien mill-kavità, ittestjar tal-qoxra estiż għal servizz midfun u dokumentazzjoni aktar estensiva. Peress li s-7 edizzjoni tal-API 608 daħlet fis-seħħ f'Ottubru 2025, il-valvi tal-ballun b'flanġ ta' pressjoni għolja {-bore- (DN 15–DN 50, Klassi 900–2500) jaqgħu taħt iż-żewġ standards, għalhekk l-ordni ta' xiri trid tiddikjara liema waħda tirregola.
Liema materjal tas-sedil għandi nagħżel - PTFE, RPTFE, PEEK jew metall?
Aħdem il-lista u waqqaf l-ewwel għażla li tikklerja d-dmir tiegħek b'marġni: PTFE verġni għal 200 grad għal servizz ġenerali, RPTFE għal 230 grad fejn il-pressjoni jew iċ-ċikliżmu huwa ogħla, PEEK sa 260 grad għal temperatura għolja u pressjoni għolja, u sedili tal-metall 'il fuq minn dak jew fejn japplika brix jew tifi obbligatorju tan-nar-sikur. Dejjem iċċekkja l-pressjoni permissibbli fit-temperatura operattiva, mhux biss il-limitu tat-temperatura - pressjoni differenzjali użabbli ta 'sedil PTFE tonqos drastikament hekk kif it-temperatura togħla.
Valv tal-ballun li jżomm f'wiċċ l-ilma API 6D huwa sikur tan-nar-?
Disinn sikur tan-nar-huwa disponibbli u normalment jiġi fornut bħala standard: korp tal-grafita u siġilli taz-zokk, flimkien ma' kuntatt sekondarju tas-sedil tal-metall li jieħu f'idejh meta s-sedil tal-polimeru jinqered. Id-disinn huwa kkwalifikat bit-test tat-tip - 30 minuti ta' espożizzjoni għall-fjamma bil-valv magħluq u taħt pressjoni, segwit minn tkessiħ, ċikli u kejl ta' tnixxija ta' post-sedil tan-nar. Għal valv API 6D it-test referenzjat huwa API 6FA; API 607 u ISO 10497:2022 huma wkoll speċifikati b'mod komuni.
Liema testijiet isiru qabel il-ġarr?
Test tal-qoxra idrostatiku f'1.5 darbiet il-klassifikazzjoni tal-pressjoni, test tas-sedil idrostatiku f'1.1 darbiet il-klassifikazzjoni fuq kull sedil, test tas-sedil tal-gass bi pressjoni baxxa, test tas-sedil ta' wara fejn ikun imwaħħal, test tal-kontinwità anti-statika (Inqas minn jew ugwali għal 10 Ω), u kontroll tat-torque jew tal-operabbiltà -d, bir-riżultati kollha rreġistrati qabel u maħruġa. NDE u PMI huma miżjuda skond il-livell ta 'speċifikazzjoni tal-kwalità fuq l-ordni.
Sommarju
Valv tal-ballun li jżomm f'wiċċ l-ilma API 6D huwa t-tweġiba t-tajba għal punti ta 'iżolament żgħar u medji fil-Klassi 150 sa 600, fejn is-siġill tal-pressjoni-megħjuna tiegħu jagħti għeluq issikkat tal-bużżieqa-, l-ispiża tagħha hija frazzjoni ta' disinn ta 'trunnion, u l-limiti tiegħu huma rispettati. Dawk il-limiti huma speċifiċi: full bore għal NPS 8", l-ebda siġillar affidabbli bi pressjoni differenzjali żero, l-ebda blokk u fsada doppja vera, u prestazzjoni artab-sedil li trid tinqara minn tabella ta' pressjoni-temperatura aktar milli ċifra ta' temperatura waħda. Speċifikaha ġewwa dawk il-limiti u tibqa' aktar mill-linja. Speċifikaha barra minnhom - f'xi karti ta' klassi 2} u- f'forma ta' klassi 2} u mhux se taħdem għal kollox.
