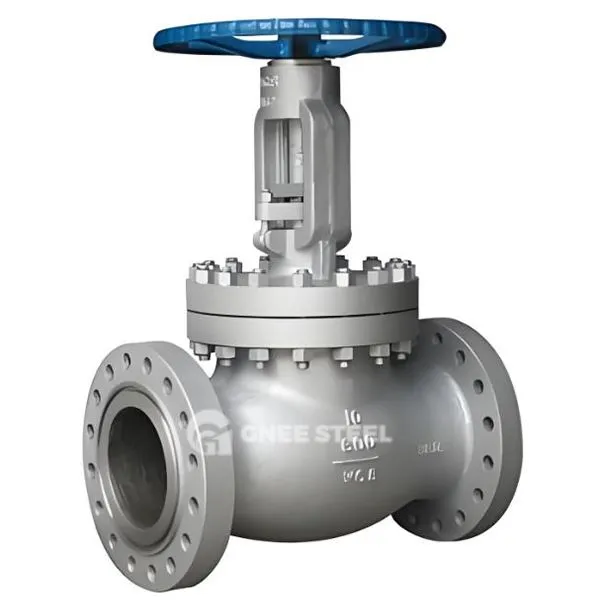

Valvi tal-globu industrijali

Valvoli tal-globu industrijali huma valvi ta 'siġill sfurzat iddisinjati għal sistemi ta' pipeline industrijali. Iċ-zokk tal-valv isuq id-diska biex titla 'u taqa' vertikalment biex tinkiseb qtugħ preċiż jew regolazzjoni tal-fluwidu. Il-karatteristiċi ewlenin tagħha jinkludu:

Kapaċità ta 'ġurament ta' pressjoni għolja (livelli ta 'pressjoni jkopru PN16 ~ PN420, sa klassi 2500);

Firxa ta 'temperatura wiesgħa (-29 grad sa +570 grad, xi mudelli ta' temperatura għolja jappoġġjaw kundizzjonijiet tax-xogħol 'il fuq minn 538 grad);

Diversità tal-materjal (azzar fondut, azzar li ma jissaddadx, azzar tal-kromju-molibdenu, eċċ., Adattat għal mezzi korrużivi u ambjenti estremi).

Speċifikazzjonijiet applikabbli industrijali
Il-valv tal-globu li jissodisfa l-bżonnijiet ta 'xenarji industrijali għandu jissodisfa l-ispeċifikazzjonijiet ewlenin li ġejjin:

Firxa ta 'dijametru: DN15 ~ DN600, adattat għal sistemi ta' pipeline b'rati ta 'fluss differenti;
Livell ta 'pressjoni: akbar minn jew daqs PN40 (industrija konvenzjonali) għal PN420 (xenarji ta' pressjoni ultra-għolja);
Modalità tas-sewqan: Elettriku, Pnewmatiku jew Gear Drive (jappoġġja l-kontroll awtomatiku, jieħu preċedenza fuq it-tħaddim manwali);
Tip strutturali: dritta (universali), angolu (konverżjoni tad-direzzjoni tal-fluss), tliet direzzjonijiet (distribuzzjoni tal-fluss) u kurrent dirett (reżistenza baxxa tal-fluss);
Prestazzjoni speċjali: tip ta 'insulazzjoni (medju ta' temperatura baxxa), tip ta 'siġill tal-minfaħ (ħtieġa ta' tnixxija żero) jew tip ta 'siġill iebes (li fih medju granulari).

Standards ta 'produzzjoni u ttestjar internazzjonali
Standards ta 'Produzzjoni: Speċifikazzjonijiet tad-Disinn: Standard Amerikan ASME B16.34 (Disinn tal-Limitu tal-Pressjoni), Standard Ewropew EN 12516 (kalkolu tal-qawwa tal-qoxra);

Standards tal-Manifattura: API 609 (Apparat tas-sewqan), ASTM A216 \/ A351 (Materjal tal-azzar fondut \/ stainless steel), GB \/ T 12235 (Rekwiżiti Ġenerali tal-Istandards Nazzjonali).

Rekwiżiti tal-Ittestjar:

Test tas-siġillar: test ta 'l-issikkar tal-arja bi pressjoni għolja u baxxa skond l-API 598, rata ta' tnixxija inqas minn jew daqs 0. 01% × DN15;

Verifika tad-Durabilità: 10, 000 Ċikli tat-test tal-ftuħ u tal-għeluq (l-ebda tnixxija) skond l-ISO 5208;

Test tal-Ambjent Estrem: Il-valvi tal-enerġija nukleari għandhom jissodisfaw l-istandards ta 'reżistenza sismika IEEE 382, ​​u x-xenarji tal-midja korrużiva għandhom jgħaddu ċ-ċertifikazzjoni NACE MR0175.

Applikazzjoni u soluzzjoni ta 'problemi ‌
Industrija ‌petrokimika‌: ‌Scenario‌: Trasport taż-Żejt u tal-Gass li fih il-Kubrit, Unità ta 'Qsim ta' Temperatura Għolja; ‌

Funzjoni‌: Tipprevjeni l-korrużjoni u t-tnixxija tal-H₂s, u tiżgura s-sigurtà tal-linji tal-pajpijiet bi pressjoni għolja. ‌

Enerġija elettrika‌: ‌

Xenarju‌: Enerġija termali \/ Sistema tal-Fwar Prinċipali Nukleari, Ilma tal-Għalf tal-Bojler; ‌

Funzjoni‌: Aġġusta b'mod preċiż il-fluss tal-fwar u iżola l-midja ta 'temperatura għolja (inqas minn jew daqs 570 grad). ‌

Farmaċewtiku u ikel‌: ‌

Xenarju: Pipeline tal-fluwidu asettiku, sistema ta 'tindif tas-CIP; ‌

Function‌: 316L Korp tal-Valv tal-Azzar Stainless + Siġill PTFE, f'konformità mal-istandards tal-iġjene tal-FDA. ‌

Metallurġija u bini tal-vapuri: ‌

Xenarju‌: Kontroll tal-fluss tal-melħ imdewweb, sistema ta 'tkessiħ tal-ilma baħar; ‌

Funzjoni‌: Irreżisti l-erożjoni tal-partikuli u l-korrużjoni tal-isprej tal-melħ, u testendi l-ħajja tat-tagħmir.



Valvi tal-globu industrijali



Differenza minn valvi tal-globu ordinarji ‌
Parametri ta 'prestazzjoni
Il-livell ta 'reżistenza għall-pressjoni ta' valvi industrijali (PN160 ~ 420) huwa ħafna ogħla minn dak ta 'valvi ordinarji (ġeneralment inqas minn jew daqs PN40);
Il-livell tas-siġillar tal-valvi industrijali jilħaq ISO 52 0 8 Klassi A (tnixxija inqas minn jew daqs 0. 01%), filwaqt li valvi ordinarji huma l-aktar Klassi B (inqas minn jew daqs 0.1%).
‌ Differenza materjali‌:
Il-valvi industrijali huma l-aktar magħmula minn azzar fondut, azzar tal-liga jew azzar li ma jissaddadx (ASTM A351), filwaqt li valvi ordinarji huma spiss magħmula minn ħadid fondut jew azzar tal-karbonju ta 'grad baxx.
Espansjoni tal-funzjoni ‌:
Il-valvi industrijali jappoġġjaw kontroll mill-bogħod elettriku \/ pnewmatiċi u huma mgħammra bil-mod li ma jgħaddix minnu (bħal għeluq awtomatiku meta tintilef l-enerġija); Valvi ordinarji huma l-aktar li jitħaddmu manwalment.
‌Scope of Application‌:
Il-valvi industrijali huma adattati għal temperatura għolja, pressjoni għolja u medja korrużiva; Il-valvi ordinarji huma limitati għal ambjenti mhux ta 'ħsad bħalma huma l-ilma u l-gass tat-temperatura normali.
