Deskrizzjoni tal-valv tal-globu tat-tip Y tat-tip Y

Valv tal-globu tat-tip Y bi pressjoni għolja huwa valv ta 'waqfien speċjali ddisinjat għal kundizzjonijiet tax-xogħol bi pressjoni għolja . Il-korp tal-valv tiegħu huwa f'forma ta' Y u l-mezz huwa maqtugħ jew regolat biż-żieda lineari u l-waqgħa tad-diska tal-valv .

Karatteristiċi ‌
Disinn ta 'reżistenza tal-fluss tal-fluss ‌low ‌

Il-kanal tal-fluss f'forma ta 'Y huwa qrib linja dritta, u jnaqqas ir-reżistenza tal-fluss b'aktar minn 60%, b'effett sinifikanti li jiffranka l-enerġija;
Id-disinn tal-wiċċ tat-throttling sekondarju tad-diska tal-valv inaqqas il-ħsara tal-erożjoni tal-wiċċ tas-siġillar bil-medju bi pressjoni għolja .
Adattazzjoni għal kundizzjonijiet tax-xogħol estremi‌

Ir-reżistenza għall-pressjoni tilħaq il-klassi 2500lb (42MPa) ‌, u t-tolleranza tat-temperatura tvarja minn -196 grad sa 540 grad ‌;
Il-korp tal-valv tal-azzar tal-kromju-molibdenu (F91 / F92) jirreżisti l-erożjoni ta 'fwar superkritiku f'540 grad ‌ {.
‌ Siġill ta 'affidabilità għolja

Sedil tal-valv integrali + siġill iebes tal-metall, b'ħajja ta 'servizz ta' aktar minn 100, 000 fetħiet u għeluq;
‌Pressure Self Seacking Struttura‌: iktar tkun għolja l-pressjoni medja, iktar tkun stretta s-siġill .
‌ Konfigurazzjoni strutturali inflessibbli‌

Il-kopertura tal-valv tista 'tkun iddisinjata bħala kamin, iwweldjata jew li tista' tinqala ';

Tappoġġja sewqan elettriku / pnewmatiku biex jinkiseb kontroll awtomatiku .

Speċifikazzjoni tal-valv tal-globu tat-tip Y tat-tip Y

‌Disign Standard‌: Segwi ASME B16.34 (klassifikazzjoni tat-temperatura tal-pressjoni)
Tul strutturali ‌: Iltaqa 'ma' ASME B16.10 Speċifikazzjoni Kompatta, madwar 20% iqsar mill-Istandard Nazzjonali
‌Pressure Livell‌: Tkopri Klassi 150 ~ 2500lb (sa 42MPa)
Speċifikazzjoni tat-tmiem tal-welding‌: iwweldjar tas-sokit (ASME B16.11) jew iwweldjar tal-butt (ASME B16.25)
‌Valve Materjal tal-Korp‌:
Azzar tal-Karbonju (A105)
Azzar Stainless (F304 / F316)
Azzar tal-kromju-molibdenu (F91 / F92)
Wiċċ li jissielet
‌Inspection Standard‌: API 598 Test ta 'tnixxija (Livell VI Tnixxija Żero)

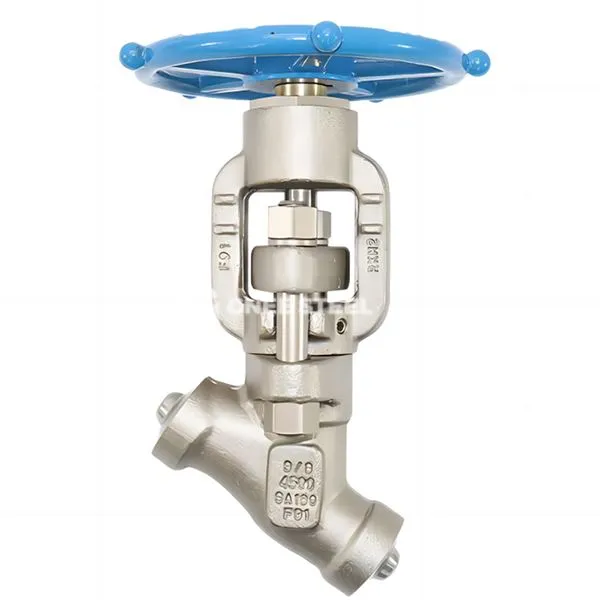

Valv tal-globu tat-tip Y ta 'pressjoni għolja

Applikazzjonijiet

Petrokimiċi

Ir-reattur tal-idroġenazzjoni tad-dħul u l-pipelines tal-ħruġ (klassi 1500lb +);
Apparat bi pressjoni għolja tal-etilene (materjal reżistenti għall-kubrit NACE MR0175 Ċertifikat) .

‌ Enerġija elettrika‌

Impjant tal-Enerġija Termali Pipeline Steam Prinċipali (540 grad / 25MPa);
Sistema ta 'ilma tal-għalf tal-bojler (siġill tal-minfaħ biex tevita t-tnixxija) .

‌Deep kiesaħ u midja speċjali‌

Sistema ta 'Ħażna u Trasport LNG ({-196 grad fil-fond tal-istainless steel tal-karozzi tal-valv tal-istainless steel);
Trasport ta 'aċidu ta' purità għolja (sedil tal-valv miksija PTFE għar-reżistenza għall-korrużjoni) .

Enerġija u metallurġija ‌nukleari

Sistema ta 'tkessiħ awżiljarju tal-gżejjer nukleari (struttura kollha li ma tagħmilx il-metall);
Pipeline tal-gass tal-forn tal-funderija (miksija b'liga reżistenti għall-ilbies biex tirreżisti l-erożjoni tal-partikuli) .
