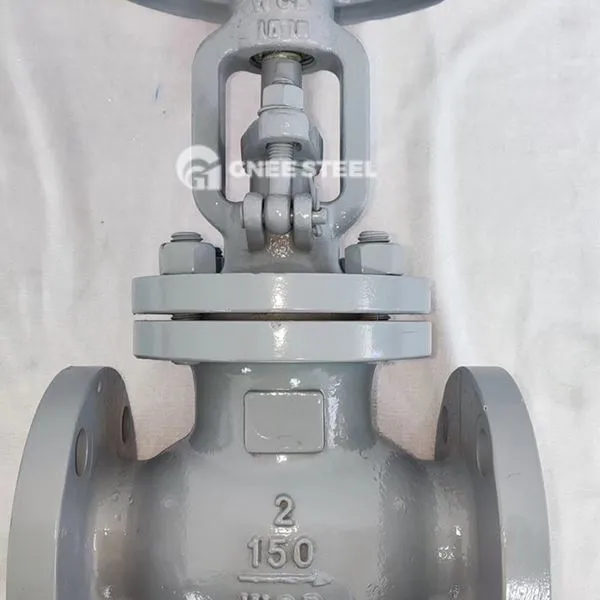

Valv tal-globu tal-azzar tal-karbonju

Valv tal-globu tal-azzar tal-karbonju huwa valv tas-siġillar sfurzat magħmul mill-azzar tal-karbonju (bħal WCB, A105, eċċ.) Bħala l-materjal ewlieni. Jirrealizza kontroll medju mixgħul permezz tal-irfigħ vertikali u t-tnaqqis tal-moviment tad-diska tal-valv. Huwa adattat għax-xeni ta 'qtugħ ta' pressjoni medja-għolja, temperatura għolja u medja korrużiva. Il-karatteristiċi strutturali ewlenin tagħha jinkludu:

Korp tal-valv u kopertura tal-valv: Il-proċess tal-ikkastjar jew tal-forġa tal-azzar tal-karbonju huwa adottat, b'saħħa mekkanika għolja u reżistenza għall-korrużjoni;

Diska tal-valv u sedil tal-valv: Il-wiċċ tas-siġillar huwa wweldjat b'liga iebsa jew materjal tal-grafita flessibbli biex jiżgura siġillar affidabbli taħt temperatura għolja u pressjoni għolja;

Modalità tas-sewqan: Iċ-zokk tal-valv huwa konness mal-handwheel / attwatur, u d-diska tal-valv titneħħa u titbaxxa bit-trasmissjoni bil-kamin.

Disinn strutturali
‌Flow Channel Form‌
‌Straight-through Type‌: qatra ta 'pressjoni żgħira, adattata għal xenarji ta' pressjoni baxxa u ta 'fluss għoli; It-tip ta 'angolu dritt‌: Id-dħul u l-ħruġ tal-korp tal-valv huma ta' 90 grad, li jiffrankaw l-ispazju ta 'installazzjoni‌.
‌ Sistema ta 'sħubija‌
‌Metal Ward Seal‌: Id-diska tal-valv u s-sedil tal-valv huma wweldjati b'liga stellita, li hija reżistenti għal xedd ta 'temperatura għolja; Ippakkjar ta 'siġill‌: Grafita flessibbli jew ippakkjar PTFE jintuża fiż-zokk tal-valv biex tevita tnixxija medja‌.
‌Drive komponent‌
‌Handwheel Operation‌: Adattat għal valvi ta 'pressjoni medja u baxxa b'DN inqas minn jew daqs 200mm‌; ‌Actuator‌: Is-sewqan pnewmatiku / elettriku huwa adattat għal pressjoni għolja jew rekwiżiti ta 'kontroll mill-bogħod‌.



Valv tal-globu tal-azzar tal-karbonju



Punti tal-Għażla
Tqabbil ta 'pressjoni: Agħżel il-livell ta' pressjoni nominali (bħal PN16 / PN40) skond is-sistema ta 'pressjoni ta' ħidma‌;
‌Medium karatteristiċi‌:
Midja korrużiva għandha preferibbilment tuża intern tal-istainless steel (bħal 316 valv zkuk);
Fluwidi li fihom partiċelli għandhom jagħżlu siġilli iebsa reżistenti għall-ilbies jew diski tal-valv miksija taċ-ċeramika;
‌Installation Space‌:
Struttura ta 'angolu tal-lemin hija adattata għal xenarji limitati fl-ispazju;
Dijametru kbir (DN ikbar minn jew daqs 200mm) huwa rrakkomandat li jkun mgħammar b'attwaturi elettriċi biex inaqqas it-torque operattiv.
