Deskrizzjoni tal-Valv tal-Globu Bonnetless
Bonnetless Globe Valve huwa valv li jelimina r-riskju ta 'tnixxija fil-konnessjoni Affidabilità, bħal qawwa u petrokimika .
Struttura u Karatteristiċi tad-Disinn
Korp tal-valv integrat :
Il-korp tal-valv u l-komponenti tas-siġillar huma ffalsifikati jew mitfugħa kollha kemm huma, mingħajr struttura indipendenti tal-bonit, li telimina kompletament ir-riskju ta 'tnixxija tal-flanġ ta' barra jew tal-konnessjoni bil-kamin tal-korp tal-valv;
L-istruttura sekondarja tat-throttling (bħal sedil tal-valv imtejjeb) hija adottata biex tnaqqas l-erożjoni diretta tal-mezz fuq il-wiċċ tas-siġillar tad-diska tal-valv u testendi l-ħajja tas-servizz .
Sistema ta 'trasmissjoni u trasmissjoni:
Niżżel il-wiċċ: Id-diska tal-valv u s-sedil tal-valv huma wweldjati b'liga iebsa (bħal liga stellita), b'ebusija ta 'aktar minn jew daqs HRC40, u r-reżistenza għall-ilbies hija mtejba b'aktar minn 3 darbiet;
Assemblea stem: Il-wiċċ taż-zokk tal-istainless steel (bħal 17-4 pH) huwa miksi bil-kromju iebes, u l-mili jadotta grafita flessibbli jew struttura ta 'stralċ tal-metall biex tadatta għal temperatura għolja u ambjent ta' pressjoni għolja .
Speċifikazzjoni tal-Valv tal-Globu Bonnetless
Dijametru nominali (DN) u daqs
| Dijametru nominali (DN) | Tul tal-valv (mm) | Dijametru tal-pajp korrispondenti (mm) | Rimarka |
|---|---|---|---|
| 15 | 130 | φ20 | Adattat għall-kontroll tal-preċiżjoni tal-fluss żgħir |
| 25 | 160 | φ32 | Użati komunement fil-pajpijiet tal-istrumenti kimiċi |
| 50 | 230 | φ57 | Speċifikazzjonijiet ewlenin tas-sistema ta 'vultaġġ medju |
| 100 | 350 | φ108 | Speċjali għal pajpijiet tal-fwar kbar |
| 200 | 600 | φ219 | Mudell ta 'tqabbil ta' kundizzjoni ta 'xogħol ultra-għolja |
Pressjoni nominali (PN) u firxa tat-temperatura
| Livell ta 'Pressjoni (PN) | Firxa tat-temperatura applikabbli | Materjali tipiċi | Standards korrispondenti tal-industrija |
|---|---|---|---|
| PN16 | -50 grad ~ 200 grad | 304 Stainless Steel | Industrija kimika konvenzjonali, sistema ta 'trattament tal-ilma |
| PN25 | -50 grad ~ 300 grad | 316L Stainless Steel | Kontroll tal-midja korrużiv |
| PN40 | -196 grad ~ 400 grad | Duplex Steel (2205) | Xeni ta 'temperatura baxxa u pressjoni għolja |
| PN100 | -50 grad ~ 550 grad | Liga ta 'temperatura għolja (Inconel 625) | Sistema tal-fwar prinċipali tal-qawwa termali |

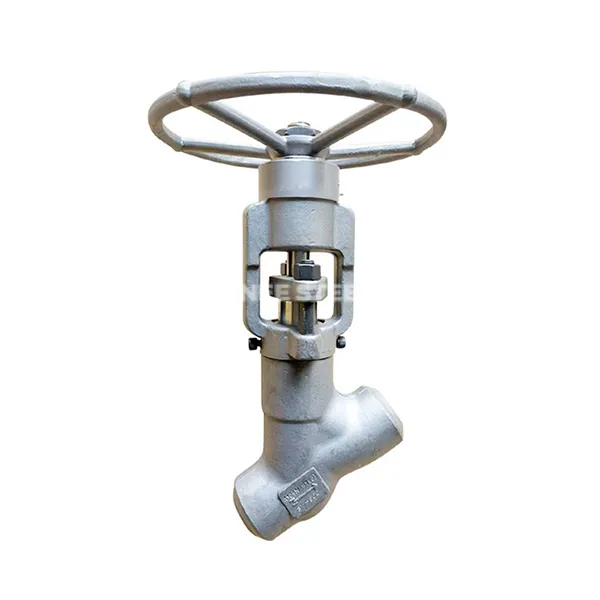

Valv tal-Globu Bonnetless
Applikazzjonijiet:
Sistema ta 'fwar ta' temperatura għolja u bi pressjoni għolja:
L-iżolament rapidu tal-pipeline tal-fwar ewlieni tal-impjanti tal-enerġija termali, li jifilħu l-kundizzjonijiet tax-xogħol ta '540 grad / 25MPa, li jevitaw tnixxija kkawżata minn deformazzjoni termali tal-flanġijiet tradizzjonali tal-kopertura tal-valv;
Kontroll tal-midja korrużiv:
Il-valvi tad-dħul u tal-ħruġ tar-reattur ta 'l-unità ta' idroġenazzjoni petrokimika huma adattati għal pressjoni għolja 42MPa u korrużjoni medja li fiha l-kubrit, u m'hemm l-ebda rekord ta 'falliment tal-wiċċ tas-siġillar;
Ambjent ħarxa tal-industrija nukleari:
Il-valv ta 'iżolament tal-likwidu li jkessaħ iċ-ċirkwit primarju tal-gżira nukleari għadda ċ-ċertifikazzjoni tal-grad nukleari ASME III u jissodisfa r-rekwiżiti ta' affidabbiltà tas-siġillar fit-tul fl-ambjent ta 'radjazzjoni .
Tqabbil ma 'valvi tal-globu tradizzjonali
| Oġġetti ta 'tqabbil | Valv tal-Globu Bonnetless | Valv tal-globu konvenzjonali (bil-bonit) |
|---|---|---|
| Riskju ta 'sħubija | L-ebda punt ta 'tnixxija esterna (integrazzjoni tal-korp tal-valv), rata ta' tnixxija inqas minn jew daqs 0.001% DN | Konnessjonijiet tal-flanġ / kamin huma suxxettibbli għal tnixxija (ir-rata ta 'tnixxija hija ta' madwar 0.01% DN) |
| Saħħa strutturali | 6 darbiet il-kapaċità nominali tal-ġurament tal-pressjoni (test normali tat-temperatura) | Pressjoni konvenzjonali ta '4 darbiet tat-test (standard ASME B16.34) |
| Kumplessità tal-installazzjoni | M’hemmx bżonn ta ’installazzjoni ta’ ċċentrar tal-bonit, tnaqqas il-ħin ta ’kummissjonar b’aktar minn 30% | Il-flatness tal-flanġ tal-bonit jeħtieġ li jiġi kkalibrat b'mod preċiż |
| Temperatura applikabbli | -196 grad ~ 650 grad (sistema tas-siġillar tal-metall) | -29 grad ~ 550 grad (limitat minn gasket tal-kopertura tal-valv) |
