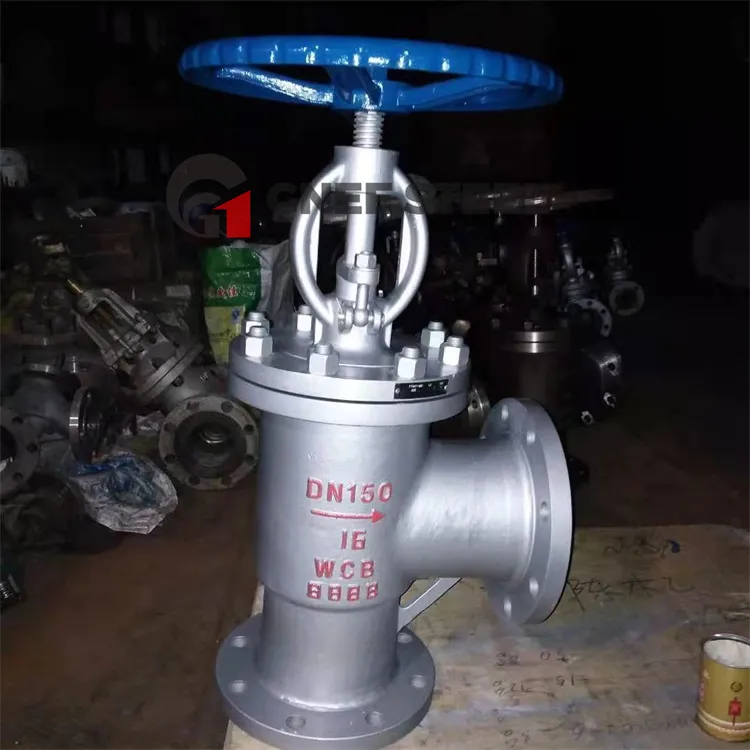

Angolu Tip Globe Valve

Il-parti tal-ftuħ u l-għeluq tal-valv ta 'waqfien tal-angolu hija diska tal-valv f'forma ta' plug, il-wiċċ tas-siġillar huwa ċatt jew koniku, u d-diska tal-valv timxi b'mod lineari tul il-linja ċentrali tal-fluwidu.

Il-forom tal-moviment taż-zokk tal-valv ta 'waqfien tal-angolu jinkludu tip ta' virga tal-irfigħ (iċ-zokk tal-valv jitla 'u jaqa', ir-rota tal-idejn ma jitlax u ma jaqax), u t-tip ta 'virga ta' rfigħ u rotazzjoni (ir-rota tal-idejn u z-zokk tal-valv iduru u jogħlew flimkien, u l- ġewż huwa ssettjat fuq il-korp tal-valv).

Isem	Angle Globe check Valve
Daqs	1/2"~18"; DN15 ~ DN450
Pressjoni normali	Klassi 150/300/600;PN16/PN25/PN40/PN64/PN100
Standard tad-disinn	BS1873,ASME B16.34; DIN3356, EN13709
Immarkat	MSS SP-25
Flanġ tat-tarf	ANSI B 16.5,ASME B16.47; EN1092, DIN2543 ~ DIN2547, AS2129
Wiċċ imb wiċċ	ANSI B 16.10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752
Standard tat-test	API598,API 6D; DIN3230, EN12266,ISO 5208
Temperatura xierqa	-29~425 grad
Medju	Ilma ħelu, drenaġġ, arja, fwar, ikel, mediċina, żjut, alkali, melħ eċċ.

Materjal ta 'parti tal-valv tal-globu tas-sedil tal-angolu

ISEM IL-PARTI	MATERJAL
KORP	GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M
SEDIL	Bronż Alu / AISI 420
ZOKK	AISI 420 / MS58
INDIKATUR	ST37
BONNET	GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M
DISK	RG5/AISI 420
GASKET	KLINGRIT
INVIT	AISI 304
Ippakkjar	GRAFIT
GLANDA	GGG40.3
T BOLT	6.8 AZZAR
BOLT	8.8 AZZAR
ROT TA’ L-idejn	GG25
ĠEWŻ & WASSHER	AZZAR

Tabella tad-Daqs tat-Tip tal-Angolu tal-Valv tal-Globe

DN	ØD	Øk	Øg	L	b	ØR	H	STROK	Odxn	KG
15	95	65	45	90	14	110	190	9	14x4	4,85
20	105	75	58	95	16	110	190	9	14x4	5,5
25	115	85	68	100	16	110	200	12	14x4	6,5
32	140	100	78	105	18	140	200	13	18x4	8,25
40	150	110	88	115	18	140	230	15	18x4	10,5
50	165	125	102	125	20	160	235	20	18x4	13,5
65	185	145	122	145	20	160	260	22	18x4	18
80	200	160	138	155	22	200	280	25	18x8	23
100	220	180	158	175	24	220	330	30	18x8	36
125	250	210	188	200	26	250	340	34	18x8	54
150	285	240	212	225	26	300	405	42	22x8	72
200	340	295	268	275	30	400	440	55	22x12	116
250	405	355	320	325	32	500	510	65	26x12	169
300	460	410	370	375	32	500	575	78	26x12	240
350	520	470	430	425	36	500	775	100	26x16	325
400	580	525	482	475	38	500	840	115	29,5x16	394
