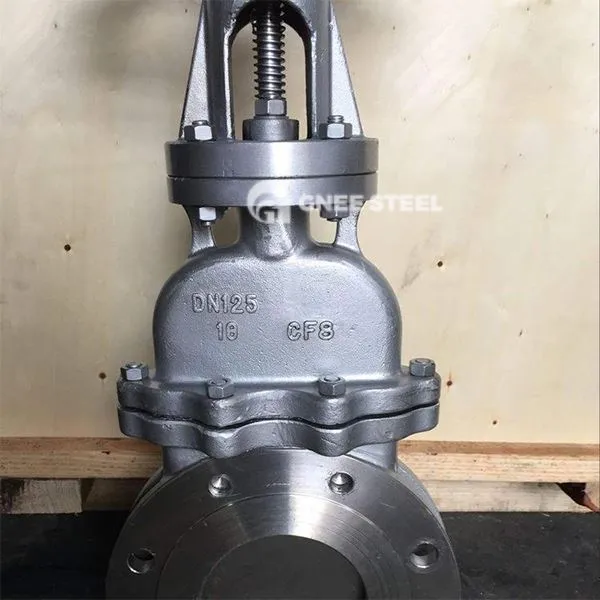

Valvi tal-Bieb tal-Bonnet Siġill tal-Pressjoni

Valv tal-Bieb tal-Bonnet Issiġillat bil-Pressjoni huwa struttura speċjali tal-Valv tal-Bieb tal-Pressjoni Għolja Standard Amerikana . Il-karatteristika ewlenija tagħha hija li tuża l-pressjoni medja biex ittejjeb is-siġillar tal-bonit . Huwa prinċipalment użat għal kundizzjonijiet ta 'pressjoni għolja tal-klassi 600 u' l fuq .
Struttura:
Pressjoni tal-bonit li jissiġilla lilha nnifisha
Huwa jadotta ċirku ta 'siġillar koniku + struttura tal-bolt tal-kompressjoni . Il-pressjoni medja interna timbotta ċ-ċirku tas-siġillar biex tespandi' l barra, sabiex iktar tkun għolja l-pressjoni, iktar tkun iktar stretta s-siġill;
Huwa jissostitwixxi l-bonit tal-bolt tradizzjonali biex jevita tnixxija kkawżata minn rilassament tal-istress tal-bolt taħt pressjoni għolja .
Bieb tal-feles elastiku
Hemm kanal annulari fin-nofs tal-bieb, li jista 'jkun kemmxejn deformat f'temperatura għolja biex jikkumpensa għall-espansjoni termali u jipprevjeni l-iġġammjar;
Il-wiċċ tas-siġillar huwa wweldjat b'karbid simentat ibbażat fuq il-kobalt (bħal STL) biex jirreżisti l-erożjoni u l-ilbies .
Sistema ta 'siġillar doppju
Siġill ewlieni: siġill iebes bejn il-bieb u s-sedil tal-valv; Siġill ta 'fuq: Meta ż-zokk tal-valv ikun miftuħ għal kollox, jifforma siġill awżiljarju bil-bonit tal-valv, li jippermetti li l-ippakkjar jiġi sostitwit taħt pressjoni .
Disinn taz-zokk estiż
Spazju ta 'espansjoni ta' temperatura għolja huwa riservat, u t-trattament nitriding tal-wiċċ taz-zokk tal-valv itejjeb ir-reżistenza għall-brix .



Valvi tal-Bieb tal-Bonnet Siġill tal-Pressjoni



 Vantaġġi ‌
Tnixxija ta 'żero bi pressjoni għolja
Il-pressjoni medja tmexxi ċ-ċirku tas-siġillar biex tissikka, u żero tnixxija tinżamm taħt il-Klassi 2500 (42MPa) kundizzjonijiet tax-xogħol; ‌

Reżistenti għal xokk termali‌
Il-kopertura tal-valv estiża + id-disinn tal-bieb elastiku jadatta għal 593 grad varjazzjonijiet severi fit-temperatura; ‌

Manutenzjoni konvenjenti‌
Ibdel l-ippakkjar taħt pressjoni (meta s-siġill ta 'fuq ikun effettiv) biex tevita l-għeluq tas-sistema; ‌

Ħafif u reżistenti għall-creep‌
Il-korp tal-valv tal-azzar iffalsifikat huwa 20% eħfef mill-azzar fondut u għandu reżistenza aktar b'saħħitha ta 'deformazzjoni f'temperaturi għoljin .

 Applikazzjonijiet ‌

Ġenerazzjoni ta 'enerġija superkritika‌
Pipeline tal-fwar ewlieni (pressjoni akbar minn jew daqs 26MPa, temperatura akbar minn jew daqs 566 grad); ‌

Unità ta 'idroġenazzjoni petrokimika
Ir-reattur tal-idroġenazzjoni tad-dħul u l-pipelines tal-ħruġ (klassi 1500 ~ 2500); ‌

Sistema ta 'enerġija nukleari‌
Pipeline tal-likwidu li jkessaħ iċ-ċirkwit primarju (ħtiġijiet ta 'ċertifikazzjoni ta' grad nukleari); ‌

Proċess ta 'sinteżi ta' pressjoni għolja‌
Faħam għal likwidu, sinteżi tal-metanol u oħrajn akbar minn jew daqs 10MPa Sistemi ta 'reazzjoni .
