Deskrizzjoni tal-valv tal-bieb tas-sikkina mqatta '
Lug sikkina tal-valv (magħruf ukoll bħala valv ta 'sikkina lug jew valv ta' slurry) huwa valv użat apposta biex jikkontrolla fluwidi impuri, viskużi jew korrużivi. Id-disinn tiegħu jgħaqqad il-funzjoni tal-qtugħ tal-bieb mal-vantaġġi tal-installazzjoni tal-istruttura tal-lug u huwa użat ħafna fil-kimika, l-enerġija elettrika, il-protezzjoni ambjentali u oqsma oħra.
Karatteristiċi strutturali ewlenin
Disinn tal-Lug:
Il-korp tal-valv għandu lugs fuq iż-żewġ naħat, li huma konnessi direttament mal-flanġ tal-pipeline mill-boltijiet. Huwa faċli li tinstalla u tevita li l-korp tal-valv jiġi mbuttat u deformat mill-boltijiet, u b'hekk itejjeb l-affidabbiltà tas-siġillar.
Meta mqabbel ma 'valvi tal-flanġ tradizzjonali, l-installazzjoni tal-lug tqassar it-tul tal-bolt u tnaqqas ir-riskju ta' tnixxija kkawżata minn creep tal-bolt.
Gate u Struttura tas-Siġill:
Il-bieb huwa ddisinjat b'xafra f'forma ta 'U, li tista' tnaqqas l-impuritajiet bħal fibri u partiċelli biex tevita l-imblokk; Il-wiċċ huwa illustrat biex itejjeb il-prestazzjoni tas-siġillar.
Is-siġill huwa maqsum f’siġill artab (PTFE, gomma) u siġill iebes (metall / ċeramika). Is-siġill artab jikseb tnixxija żero, u s-siġill iebes huwa reżistenti għal temperatura għolja (inqas minn jew daqs 300 grad) u xedd.
Adattabilità tal-Materjal:
Il-korp tal-valv huwa ġeneralment magħmul minn azzar li ma jissaddadx (304 / 316L), azzar tal-karbonju jew liga speċjali (bħal F55, 2205), li huwa adattat għal mezzi korrużivi;
Il-bieb jista 'jkun magħmul minn materjali reżistenti għall-ilbies (bħal 2CR13, ċeramika) biex jestendi l-ħajja tas-servizz tiegħu.
Prinċipju tax-xogħol
Il-bieb jitneħħa vertikalment permezz ta 'drive manwali, elettriku jew pnewmatiku taż-zokk tal-valv:
Open State: Il-bieb jitneħħa għal kollox u l-fluwidu jgħaddi minn mingħajr xkiel;
Closed State: Ix-xafra fil-qiegħ tal-bieb tagħfas is-sedil tal-valv, taqta 'l-medju u tinbarax l-impuritajiet fuq il-wiċċ tas-siġillar biex tinkiseb siġillar b'żewġ direzzjonijiet.
Speċifikazzjoni tal-valv tal-bieb tas-sikkina mqatta '
|
Oġġett |
Valv tal-bieb tas-sikkina mqatta ' | |||
|
Dijametru nominali |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Materjali ewlenin |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2CR25NI20 |
|||
|
Tnixxija |
Siġill iebes tal-istainless steel: Grad D (likwidu 0. 1xdn mm3 / s) |
|||
|
Aċċessorji |
1.Lange 2.Solenoid Valve 3.Air Filter 4. Swiċċ tal-Limitu |
|||
|
Tip ta 'siġill |
Siġill iebes tal-istainless steel, siġill artab tat-Teflon |
|||
|
Siġill artab tat-Teflon |
Grad A (tnixxija żero) |
|||
|
Tħaffir tal-flanġ |
ANSI B16.5, GB / T9113, JB / T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Firxa tal-pressjoni |
{{{0}}. 0 ~ 1.0Mpa |
|||

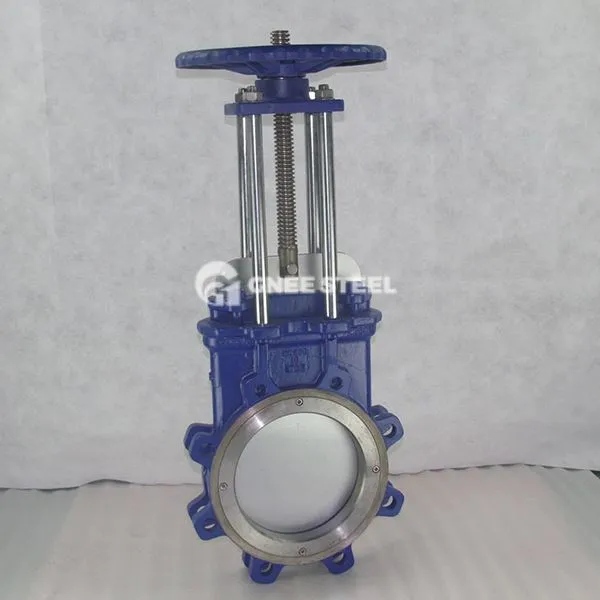

Valv tal-bieb tas-sikkina mqatta '
Applikazzjonijiet
Protezzjoni Ambjentali: Trattament ta 'drenaġġ li fih solidi sospiżi f'impjanti ta' trattament tad-drenaġġ urban.
Industrija tal-Enerġija: Trasport u Qtugħ tad-Demel tal-Irmied f'impjanti tal-Enerġija li jaħdmu bil-Faħam.
Industrija Kimika: Kontroll tal-fluss ta 'aċidu qawwi u midja alkali.
It-tfassil tal-karti u l-metallurġija: Sistemi tal-pipeline għal polpa ta 'konċentrazzjoni għolja u ramel minerali.
