Deskrizzjoni tal-valv tal-bieb midfun
Valv tal-bieb midfun huwa valv maqtugħ iddisinjat għal pajpijiet taħt l-art u jista 'jkun midfun direttament fil-ħamrija . Il-karatteristika ewlenija tagħha hija li tista' titħaddem fuq il-post billi testendi l-virga tat-trasmissjoni, li telimina l-ħtieġa li tinbena valv tradizzjonali . Dan li ġej huwa l-analiżi teknika tiegħu:
Karatteristiċi strutturali
Disinn bla tajjeb
Il-korp tal-valv huwa midfun taħt l-art kollu, u l-kolonna operattiva biss (inkluż il-mekkaniżmu ta 'trasmissjoni) hija esposta' l fuq mill-art, li tissostitwixxi l-istruttura tal-bir tal-valv tradizzjonali .
Advantages : Naqqas iż-żona tal-iskavar bi 80%, tnaqqas l-ispiża tal-kostruzzjoni u l-impatt tat-traffiku tat-toroq muniċipali .
Mekkaniżmu ta 'transmissjoni
Virga ta 'estensjoni teleskopika : Dawwar il-handwheel fuq l-art → issuq il-valv taħt l-art' il fuq u 'l isfel permezz tal-kaxxa tal-irkaptu jew il-ġonta universali .
Disinn tal-kolonna Protettiva
Valve korp u siġill
Bieb tas-siġill tas-sedil elastiku : Il-bieb miksi bil-gomma u s-sedil tal-valv tal-metall jiffurmaw siġill awto-strett, bi pressjoni baxxa u tnixxija żero .
Full spray anti-korrużjoni : sprej ikbar minn jew daqs 250μm saff ta 'reżina epossidika ġewwa u barra l-korp tal-valv (aċidu u alkali reżistenti, korrużjoni anti-elettrokimika) {.
CounterSunk Bolts: Il-boltijiet tal-bonit huma inkorporati fil-kanal tas-siġillar biex jiżolawhom mill-erożjoni tal-ħamrija .
Speċifikazzjoni tal-valv tal-bieb midfun
| Parametru | Range | Illustra |
|---|---|---|
| Dijametru nominali | DN50 - DN400 | Speċifikazzjonijiet mainstream dn 100- DN300 |
| Livell ta 'pressjoni | PN10 - PN16 | Adatta għall-pressjoni tan-netwerk tal-pajpijiet muniċipali (sa PN25 personalizzata) |
| Temperatura medja | -20 grad ~ 80 grad | Limitu tat-temperatura ta 'fuq tas-siġilli tal-gomma |
| Rekwiżiti tal-fond tal-fond | Akbar minn jew daqs 0.8m | Tipprevjeni l-espansjoni tal-ħamrija ffriżata milli tagħfas il-ġisem tal-valv |
Applikazzjonijiet
| Industrija | Applikazzjonijiet | Rekwiżiti ewlenin |
|---|---|---|
| Provvista ta 'ilmamuniċipali | Trunk Pipe Network Cut-Off (DN 200- DN400) | Ebda kamra tajba meħtieġa, spiża ta 'manutenzjoni baxxa |
| Wasterewater Trattament | Kontroll tal-pipeline tad-drenaġġ | Kontra l-korrużjoni u anti-imblukkar |
| Tisqija tal-art agrikola | Kontroll tal-Outlet tal-Istazzjon tal-Pompa | Konvenjenza ta 'tħaddim tal-wiċċ |
| Trasport tal-Gass | Pajpijiet tal-gass bi pressjoni medja u baxxa | Prova ta 'tnixxija u reżistenti għall-korrużjoni tal-ħamrija |

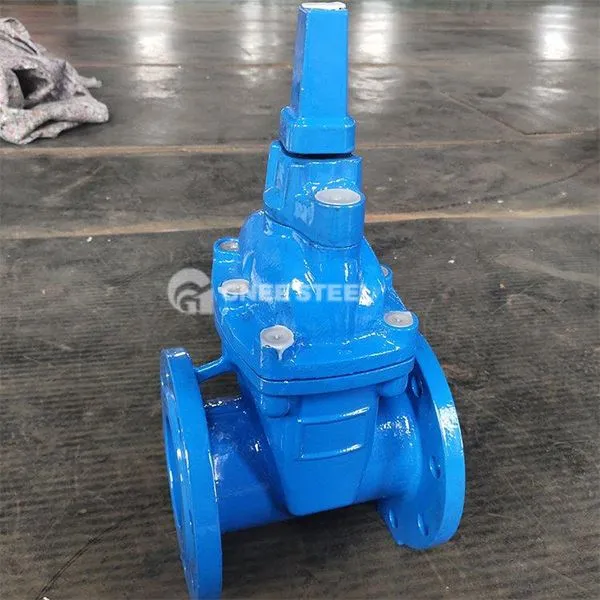

Valv tal-bieb midfun
Vantaġġi
- Okonomika
Issejvja l-ispejjeż tal-kostruzzjoni tal-valv bir-＞ 60% u tqassar il-perjodu ta 'kostruzzjoni b'50% .
- Korrużjoni Reżistenza
Kisi Epoxy + Disinn tal-Bolt CounterSunk, Ħajja ta 'Servizz taħt l-art akbar minn jew daqs 30 sena .
- faċli biex topera
Iftaħ u agħlaq bil-handwheel fuq il-wiċċ, m’hemmx għalfejn tinżel għall-bir (torque mnaqqas b’50%) .
- Riable Sealling
Il-pressjoni medja tgħin lill-bieb biex tagħfas is-sedil tal-valv, u r-rata ta 'tnixxija ta' siġillar b'żewġ direzzjonijiet hija inqas minn jew daqs 0.01%
