Y Tip Iċċekkja Valv Deskrizzjoni
Valv ta 'kontroll tat-tip y huwa valv awtomatiku kkaratterizzat minn korp ta' valv simplifikat b'forma ta 'y. Huwa jmexxi d-diska tal-valv biex tiftaħ u tagħlaq il-pressjoni tal-mezz stess biex tevita l-fluss ta 'fluwidu fil-pipeline u tipproteġi pompi, muturi u tagħmir ieħor minn impatt invers. Il-funzjonijiet ewlenin tagħha jinkludu:
Control tal-fluss-way One: jippermetti biss li l-mezz jgħaddi f'direzzjoni waħda u jimblokka l-fluss;
Temperatura għolja u reżistenza għall-pressjoni għolja: firxa ta 'temperatura wiesgħa applikabbli (-40 grad sa +550 grad), pressjoni massima sa pn320 (madwar 42MPa);
Ir-reżistenza u l-użu tar-reżistenza għall-ilbies : Struttura speċjali tas-siġillar tnaqqas il-ħsara fl-erożjoni tal-wiċċ tas-siġillar mill-medju.
Karatteristiċi strutturali ewlenin
Valve korp u metodu ta 'konnessjoni:
Disinn ta 'razzjonalizzazzjoni tat-tip y: Naqqas ir-reżistenza tal-fluwidu (meta mqabbel mat-tip tradizzjonali dritta) u tnaqqas it-telf tal-pressjoni;
Konnessjoni tal-formola Multi: Appoġġ għall-iwweldjar, flanġ jew konnessjoni bil-kamin (bħal ħajt NPT), tadatta għar-rekwiżiti differenti tal-pipeline;
Flap u Siġill tal-Valve:
Flap tal-valv tal-ballun jew tal-ballun: Il-ġewnaħ tal-valv tal-irfigħ huwa wweldjat b'liga iebsa minn ġol-kustilji tal-gwida biex ittejjeb ir-reżistenza għall-ilbies; Il-ġewnaħ tal-valv tal-ballun juża ballun jew rebbiegħa miksija bil-gomma biex jgħin fl-għeluq rapidu;
Teknoloġija ta 'siġillar li tittieħed: Il-wiċċ tas-siġillar jadotta kisi tal-liga iebsa bbażat fuq il-kobalt jew siġill artab PTFE, li huwa adattat għall-ilma, il-fwar, iż-żejt u l-midja korrużiva;
Y Tip ta 'Kontroll Speċifikazzjoni tal-Valv
Tmiem tal-Ħajt: ANSI B2.1, BS21,1S07 / 1
Klassifikazzjoni tal-Pressjoni: 800psl (PN40)
Siġill: metall għal metall, PTFE, EDPM
Temperatura tax-xogħol -25 grad +180 grad
Materjal: CF8M, CF8.CF3M, WCB
Ittestjar tal-Ispezzjoni: APL 598, EN 12266

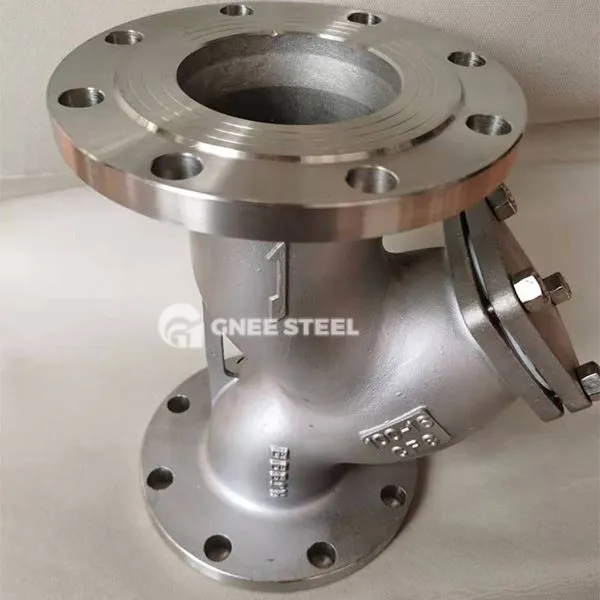

Y Tip ta 'Kontroll Valv
Applikazzjonijiet
| Industrijali | Rekwiżiti ta 'adattament | każ |
|---|---|---|
| Petrokimiċi | Temperatura għolja u fwar ta 'pressjoni għolja / pajpijiet medji korrużivi (bħal pajpijiet tal-ħruġ tar-reatturi) | Pn4. 0 MPA Sistema ta 'Kunsinna Medja Aċiduża |
| Power System | Backflow kontra l-kondensat fis-sistema tal-ilma tal-għalf tal-bojler | Pipeline taċ-Ċirkulazzjoni tal-Ġeneratur tal-Fwar Steam |
| Power Nukleari / Aerospace | Kontroll tas-sigurtà f'kundizzjonijiet estremi | Ċirkwit tat-tkessiħ tar-reatturi nukleari |
