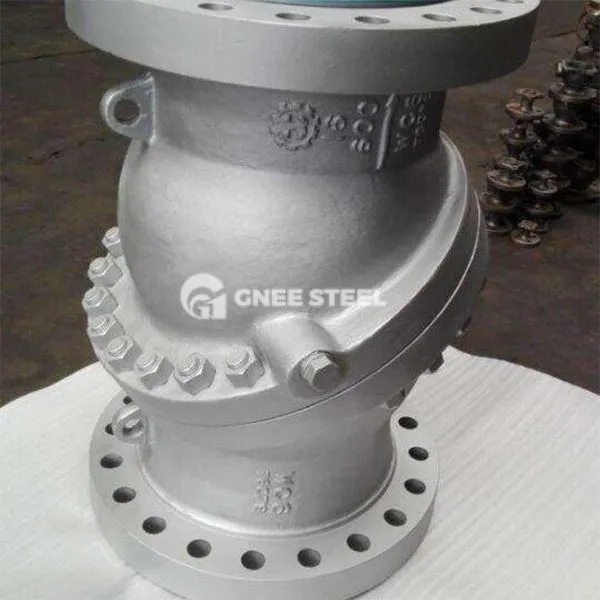

Tilting Disk Check Valve

Valv ta 'kontroll tad-diska li jdur huwa valv ta' kontroll ibbażat fuq id-disinn doppju tad-diska eċċentrika. Jista 'jikseb ftuħ u għeluq rapidu billi jegħleb u jdur id-diska, billi jevita l-impatt u l-effett tal-martell tal-ilma tal-valvi ta' kontroll tradizzjonali. Huwa adattat għal kundizzjonijiet tax-xogħol b'rekwiżiti stretti għal reżistenza baxxa ta 'fluss, siġillar għoli u rispons rapidu.

‌Core Cathander‌:

‌Non-Impact Closing‌: Id-diska tikkuntattja gradwalment il-wiċċ tas-siġillar tas-sedil tal-valv biex telimina l-ħabta u l-istorbju mekkaniku waqt il-ftuħ u l-għeluq; Channel tal-fluss streamined ‌: Disinn tal-kanal tat-tip Venturi, koeffiċjent ta 'reżistenza baxxa tal-fluss (madwar 40% inqas mill-valvi ta' kontroll tradizzjonali), effett sinifikanti li jiffranka l-enerġija; Adattament tal-materjali ‌Multi: Il-korp tal-valv jista 'jintgħażel mill-istainless steel, hastelloy, eċċ., Adattat għal temperatura għolja u medja korrużiva (bħal fwar, kimiċi). Struttura tal-qalba u speċifikazzjonijiet tad-disinn
‌Key komponenti‌

‌Valve Korp u Disc‌:
Il-korp tal-valv jadotta proċess ta 'ikkastjar integrali (xi disinji brevettati jintegraw il-qoxra tat-teħid tal-pressjoni tal-pompa tal-arja biex ittejjeb l-affidabbiltà tas-siġillar);
Id-diska hija struttura ta 'farfett doppju eċċentriku, u d-disinn ta' l-angolu ta 'l-inklinazzjoni (bħal 60 grad ta' l-angolu tal-pjan tas-siġillar) jirrealizza l-moviment tal-pendlu.
‌ Sistema ta 'sħubija‌:
Siġill iebes tal-metall (bexx tal-karbur tat-tungstenu) jew siġill artab elastiku (liner tal-polytetrafluoroethylene), li jappoġġja l-istandard ta 'tnixxija żero;
Xi mudelli huma sovrapposti bi molol tar-ritorn bil-mod u viti buffer biex tnaqqas il-forza tal-impatt tal-għeluq.
Speċifikazzjonijiet tad-Disinn‌

‌ Standards‌: ASME B16.34 (disinn), ASME B16.10 (tul strutturali), API 598 (test);
Livell ta 'Pressjoni‌: Klassi 15 0 ~ 25 0 0 \/ pn2.0 ~ 42.0MPa;
Firxa tad-dijametru‌: DN15 ~ DN3200.



Tilting Disk Check Valve



Vantaġġi u Punti tal-Għażla
‌ Tqabbil tal-vantaġġ‌
Il-veloċità tal-ftuħ u tal-għeluq‌: Il-ħin tal-għeluq tal-mudell assistit mir-rebbiegħa huwa inqas minn jew daqs 0. 5 sekondi, li huwa 2 darbiet aktar mgħaġġel mill-valv tal-kontroll tal-swing; FLEXIBILITÀ TAL-INSTALLAZZJONI‌: Jappoġġja installazzjoni orizzontali, vertikali u kwalunkwe angolu (l-ebda appoġġ addizzjonali meħtieġ).
‌

Punti tal-Għażla‌
‌Media Karatteristiċi‌: Likwidu \/ gass nadif huwa preferut għal siġill tal-metall; Midja li fiha l-partikuli teħtieġ pre-filtru; Tqabbil ta 'pressjoni: Il-linji tal-pajpijiet ta' distanza twila ta 'pressjoni għolja (bħal Klassi 600 u aktar) jeħtieġu korpi tal-valv falsifikati personalizzati; ‌Control Rekwiżiti‌: Mudelli intelliġenti b'attwaturi elettriċi \/ pnewmatiċi jistgħu jintgħażlu għal xenarji ta 'regolazzjoni tal-fluss.
