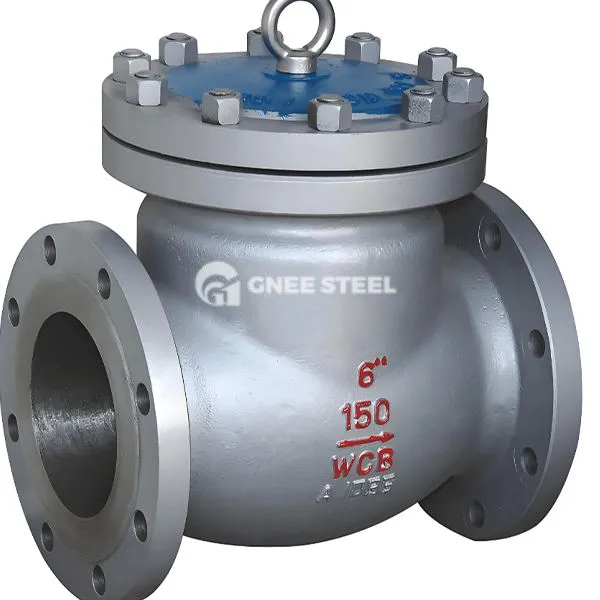

Valv ta 'Kontroll tal-Swing tas-Siġill tal-PressjoniDeskrizzjoni
Il-valv ta 'kontroll swing issiġillat bil-pressjoni huwa valv li jikseb għeluq f'direzzjoni waħda billi jdur id-diska tal-valv madwar l-assi. Il-karatteristika ewlenija tagħha hija l-użu ta 'struttura ta' siġillar li tissikka l-pressjoni (bħal siegla tal-metall jew ċirku elastiku tas-siġillar) biex ittejjeb il-prestazzjoni tas-siġillar f'kundizzjonijiet ta 'pressjoni għolja permezz ta' pressjoni medja biex tipprevjeni b'mod effettiv it-tnixxija. Huwa adattat għal sistemi ta 'pipeline bi pressjoni għolja bħal industriji tal-pitrolju u kimiċi biex jipprevjenu l-fluss medju u jnaqqsu l-effetti tal-martell tal-ilma.
Valve korp u komponenti tas-siġillar
Valve Materjal tal-Korp: Azzar tal-karbonju (WCB), azzar li ma jissaddadx (316/304) jew azzar duplex (2205), adattat għal pressjoni għolja (inqas minn jew daqs PN420) u mezzi korrużivi.
L-istruttura tas-siġillar li tissikka nfisha: Gasket tal-ferita spirali tal-metall jew O-ring jintuża bejn il-qoxra tal-valv u l-korp tal-valv. Meta l-pressjoni medja tiżdied, il-pressjoni tal-wiċċ tas-siġillar hija msaħħa biex tinkiseb żero tnixxija (rata ta 'tnixxija inqas minn jew daqs 0. 01%) .
Valve flap u drive Design
Flap tal-valv tal-valv: Il-flap tal-valv b'forma ta 'diska jdur madwar l-assi li jdur, u l-kanal issimplifikat inaqqas ir-reżistenza tal-fluss (30% ~ 50% inqas mit-tip ta' rfigħ), li huwa adattat għal dijametru kbir (DN50 ~ DN1200) xenarji ta 'rata baxxa ta' fluss baxx.
Mekkaniżmu Buffer: Xi mudelli għandhom molol ta 'damping inkorporati jew buffers idrawliċi biex inaqqsu l-impatt tal-għeluq tal-flap tal-valv u jevitaw il-vibrazzjoni tal-pipeline.
Speċifikazzjoni tal-Valv tal-Kontroll tal-Swing tas-Siġill tal-Pressjoni
Daqs: 2 "~ 24" (DN50mm-DN600mm)
Pressjoni: ANSI 600LB ~ 3500LB (PN100 ~ PN420)
Medju: Żejt tal-Gass tal-Ilma Ect
Temperatura: -29 grad -550 grad
Korp: A105, liga tal-azzar, CF8
Metodu ta 'konnessjoni: kamin, wweldjar butt, flanġ
Standards tal-Manifattura: API 6D, GB / T 12235-2007
Standards ta 'Spezzjoni: API 698, GB / T 12224-2015
Standards ta 'tul: ASME B 16.10, GB / T 12221-2005
Standards tal-Flanġ: JB / T 74-94, GB / T 9113-2010
Klassifikazzjoni tal-Pressjoni: ASME B 16.34, GB / T 12224-2015
Standards tal-Flanġ: ASME B16.5, ASME B16.47 A, API 605
Valv ta 'Kontroll tal-Swing tas-Siġill tal-Pressjoni
Vantaġġi
Siġillar ta 'pressjoni għolja affidabbli: Id-disinn tas-siġillar li jissikka waħdu għandu prestazzjoni aħjar tas-siġillar taħt pressjoni għolja (akbar minn jew daqs PN160), u jevita l-problema li tinħall il-bolt ta' siġillar tradizzjonali tal-flanġ.
Low Reżistenza tal-Fluss u Ħajja Twila: Il-korp tal-valv issimplifikat inaqqas it-telf tal-pressjoni (inqas minn jew daqs 0. 05MPa), u l-wiċċ tas-siġillar tal-liga reżistenti għall-ilbies (bħal-liga Stellite) għandu ħajja ta 'sa 100, {000 fetħiet u għeluq u għeluq.
Installazzjoni Flexible: Jappoġġja installazzjoni tal-pipeline orizzontali, vertikali jew inklinata. Meta tkun installata vertikalment, id-direzzjoni tal-fluss medju trid tkun minn isfel għal top.
