Deskrizzjoni tal-valv ta 'kontroll orizzontali
Valv ta 'kontroll orizzontali (magħruf ukoll bħala valv ta' Check, One-Way Valve) huwa valv awtomatiku użat biex jipprevjeni l-fluss ta 'wara tal-midja fil-linji tal-pajpijiet. Il-funzjoni ewlenija tagħha hija li ssuq il-partijiet tal-ftuħ u l-għeluq (bħal diski tal-valv) permezz tal-forza ġġenerata mill-fluss tal-mezz innifsu, biex tinkiseb konduzzjoni f'direzzjoni waħda u imblukkar b'lura, biex tiżgura li l-medju jiċċirkola biss f'direzzjoni waħda, u li jevita inċidenti kkawżati mit-treġġigħ lura tal-pompa u l-fluss tal-midja.
Karatteristiċi strutturali
Il-korp tal-valv huwa installat orizzontalment fuq il-pipeline. Id-dehra tagħha hija simili għal dik ta 'valv ta' waqfien. Il-partijiet tal-ftuħ u tal-għeluq huma l-aktar diski tal-valv tondi, li jiddependu fuq il-piż tagħhom u l-pressjoni medja biex joperaw.
Il-materjal huwa adattat għal rekwiżiti medji differenti, bħal ħadid fondut għal kundizzjonijiet tax-xogħol konvenzjonali u azzar li ma jissaddadx għal mezzi korrużivi.
Prinċipju tax-xogħol
Fluss 'il quddiem : Il-pressjoni tal-fluss medju timbotta d-diska tal-valv biex tinfetaħ, li tippermetti ċ-ċirkolazzjoni. Reverse Fluss : Meta l-medju joħroġ lura, id-diska tal-valv tkun magħluqa awtomatikament bil-gravità u l-pressjoni b'lura biex timblokka l-fluss ta 'wara
Speċifikazzjoni tal-valv ta 'kontroll orizzontali
|
Isem tal-Prodott |
Valv ta 'kontroll orizzontali tal-industrija |
|||
|
Daqs |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Tmiem tal-konnessjoni |
kamin |
|||
|
Thread Standard |
BSPP, BSPT, NPT |
|||
|
Gasket |
Silikon, EPDM, Viton |
|||
|
Mod ta 'operazzjoni |
Attwatur manwali, pnewmatiku u elettriku |
|||
|
Temperatura massima |
10Bar |
|||
|
Temperatura tax-xogħol |
-10 grad sa +120 grad |
|||
|
Lustrar tal-wiċċ |
Ra inqas minn jew daqs 0. 8μm |
|||
|
Triq tal-Ġarr |
Minn espress, bl-ajru jew bil-baħar, bħala talba tal-klijent |
|||
|
Ambitu tal-applikazzjoni |
Ħalib, ikel, birra, xorb, spiżerija, kosmetiċi, ilma eċċ |
|||

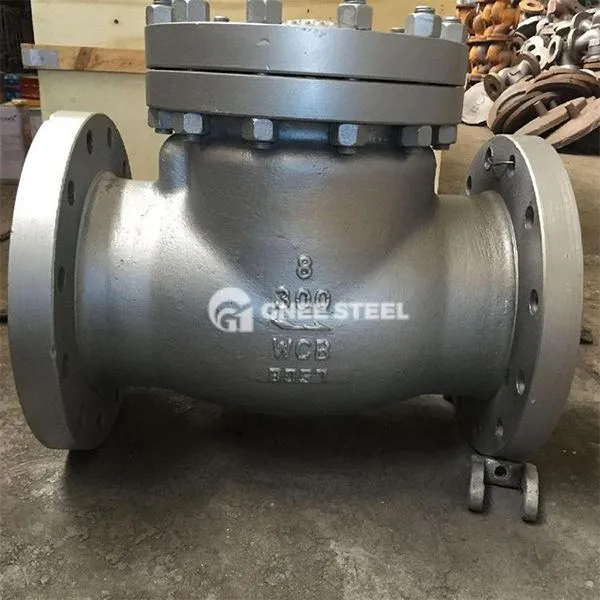

Valv ta 'kontroll orizzontali
Xenarji applikabbli
Sistemi ta 'pipeline orizzontali (bħal trasport taż-żejt, żbokk tal-pompa tal-ilma). Il-kontroll tal-fluss ta 'mezz wieħed ta' medja nadifa (l-ebda partiċelli solidi, viskożità baxxa). Restrizzjonijiet ta 'Installazzjoni
Installazzjoni horizontal biss: Id-diska tal-valv teħtieġ li terġa 'tiġi stabbilita mill-gravità, u l-installazzjoni vertikali jew inklinata tikkawża insuffiċjenza funzjonali. Pipes b'dijametru nominali ta 'aktar minn jew daqs 50mm huma preferuti, u valvi ta' kontroll ta 'swing jistgħu jintgħażlu għal xenarji ta' dijametru żgħir.
