Id-diska tal-valv tal-valv ta 'kontroll tad-diska li tmejjel tal-flanġ hija diska inklinata f'forma ta' farfett immuntata fuq ix-xaft tal-valv. Is-sedil tal-valv huwa tip ta 'siġillar iebes tal-metall li jżomm f'wiċċ l-ilma speċjali, li jiżgura li s-sedil tal-valv jista' awtomatikament jaġġusta l-pożizzjoni tiegħu mad-diska tal-valv. Il-wiċċ tas-siġillar tas-sedil tal-valv huwa parti minn kon inklinat, u l-linja tas-siġillar iffurmata bejn is-sedil tal-valv u d-diska tal-valv hija bejn wieħed u ieħor kurva ellittika. L-angolu bejn il-pjan ta 'din il-kurva u l-linja taċ-ċentru tal-kanal tal-fluss tal-valv huwa ta' 60 grad. L-assi twil tal-linja tas-siġillar bejn wieħed u ieħor ellittika jifforma angolu eċċentriku mal-assi tal-kon, li jfisser li l-assi tal-kon fejn jinsab il-wiċċ tas-siġillar tas-sedil tal-valv u l-linja ċentrali tal-kanal tal-fluss tal-korp tal-valv jiffurmaw it-tieni angolu eċċentriku ta '15. grad ~ 20 grad. L-assi tal-assi tar-rotazzjoni tad-diska tal-valv huwa wkoll allinjat kif xieraq.
Speċifikazzjoni tal-valv tal-kontroll tad-diska li tmejjel
Speċifikazzjoni tal-Parametru Prinċipali
Disinn u manifattura: API594,API 6D,JB/TB8937;
Wiċċ imb'wiċċ u tarf sa tarf: API594, API6D, DIN3202, JB/T8937;
Klassifikazzjoni tal-pressjoni-temperatura: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Spezzjoni u test: API598,JB/T9092;
Flanġ tal-pajp: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Firxa tal-Prodott
Materjal tal-ġisem: azzar tal-karbonju, azzar li ma jissaddadx, azzar illigat, bronż
Dijametru nominali: 2"~24"(DN50~DN600)
Konnessjoni Tmiem: RF, RTJ, BW
Firxa tal-pressjoni: Class150 ~ 2500 (PN16 ~ PN150)
Temperatura tax-xogħol: -196ºC~+560ºC

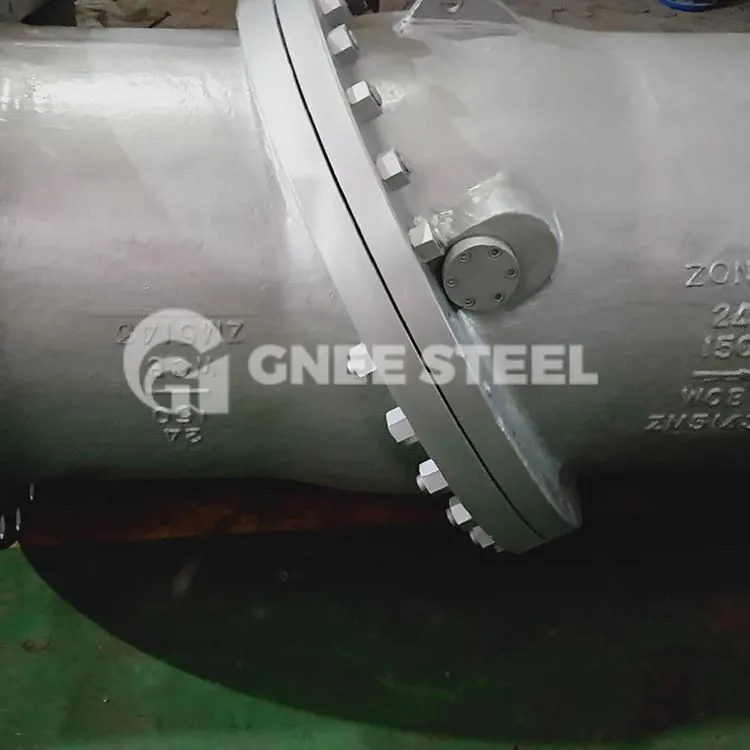

Valvoli tal-Iċċekkjar tad-Diska li Tmejjel Flanged
FAQ
1. X'inhu l-MOQ tiegħek?
Il-MOQ tagħna huwa ġeneralment 1 pc.
2. X'inhu l-ħin tal-kunsinna tiegħek?
Il-ħin tal-kunsinna tagħna huwa ta' madwar 25-30 ijiem.
3. X'inhuma t-termini tal-ħlas tiegħek?
Aħna naċċettaw T/T, 100% L/C, Western Union, eċċ.
4. Tista 'tipprovdi kampjuni b'xejn?
Normalment, noffru kampjuni b'xejn, iżda l-klijenti jġorru l-ispiża tal-merkanzija.
