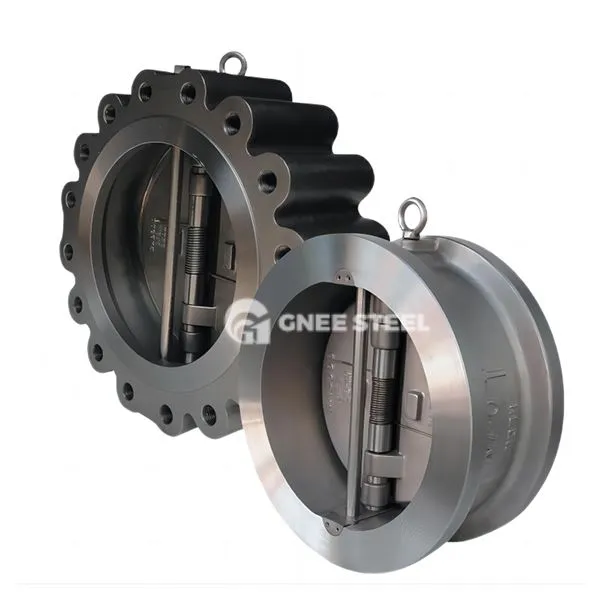

Valv ta 'kontroll b'diska doppja

Valv ta 'kontroll doppju tad-diska huwa valv awtomatiku li l-parti tal-għeluq tiegħu (jiġifieri diska tal-valv) tikkonsisti f'żewġ partijiet, ġeneralment pjanċa tal-farfett li tissiġilla l-metall u molla ta' diska tal-gomma ratba tal-gomma. Dan it-tip ta 'valv jintuża prinċipalment biex jipprevjeni l-fluss tal-midja fil-pipeline.

Deskrizzjoni tal-valv ta 'kontroll doppju tad-diska

Valv ta 'kontroll ta' flap doppju huwa valv li jikkontrolla l-fluss f'direzzjoni waħda ta 'midja permezz ta' struttura ta 'flap doppju. Hija mfassla biex tnaqqas ix-xokk idrawliku u hija adattata għal sistemi ta 'pipeline ta' dijametru kbir u medju.

Karatteristiċi strutturali ewlenin

Disinn ta 'flap doppju: Żewġ diski simmetriċi b'forma ta' diska jduru madwar il-brilli fis-sedil tal-valv. Id-diska tagħlaq malajr waqt il-fluss b'lura (ħin ta 'għeluq inqas minn jew daqs 0. 3 sekondi) biex tnaqqas l-effett tal-martell tal-ilma;

Tqassim kompatt: L-istruttura ta 'konnessjoni tat-tip morsa tagħmel it-tul tagħha biss 1\/4 ~ 1\/8 tal-valv ta' kontroll tal-flanġ tradizzjonali, u l-piż huwa mnaqqas bi 30% ~ 50%, li huwa adattat għal xenarji limitati fl-ispazju;

Formola ta 'siġillar: Il-wiċċ tad-diska jista' jkun iwweldjat b'liga iebsa jew miksi b'kisja PTFE, u l-livell ta 'tnixxija jilħaq il-Klassi VI ANSI.

Speċifikazzjoni tal-valv ta 'kontroll doppju tad-diska

Daqs: 2 "- 32"
Materjal: Ħadid fondut, ħadid duttili, WCB, CF8, CF8M, CF3, CF3M eċċ.
Disinn u Manifattura Std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Konnessjoni tal-Flange ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
Wiċċ imb'wiċċ std
Standard tat-Test: API598, API 6D JISB2003

Valv ta 'kontroll b'diska doppja

Speċifikazzjonijiet ta 'għażla u installazzjoni
‌Key punti għall-għażla‌
‌Materjali Tqabbil‌: Għal mezzi korrużivi, uża 316L Korp tal-Valv tal-Azzar Stainless + Diska tal-Valv miksija PTFE; Għal pajpijiet tal-fwar b'temperatura għolja (inqas minn jew daqs 425 grad), uża l-azzar tal-kromju-molibdenu; Adattament tal-pressjoni ‌: Għal sistemi ta 'pressjoni baxxa (inqas minn jew daqs 1.6MPa), uża l-ewwel tip tal-wejfer; Għal ambjenti ta 'pressjoni għolja (akbar minn jew daqs 6.4MPa), uża korpi tal-valv imsaħħaħ konnessi mal-flanġ.
‌ Rekwiżiti ta 'installazzjoni‌

Għall-installazzjoni orizzontali tal-pipeline biss, il-korp tal-valv għandu jkun immarkat bi vleġġa tal-fluss biex jiżgura li jkun konsistenti mad-direzzjoni tal-fluss tal-mezz;
Valvi ta 'dijametru kbir (DN ikbar minn jew daqs 300) jeħtieġu frejms ta' appoġġ indipendenti biex jevitaw id-deflessjoni tad-diska tal-valv ikkawżata minn tensjoni tal-pipeline.
