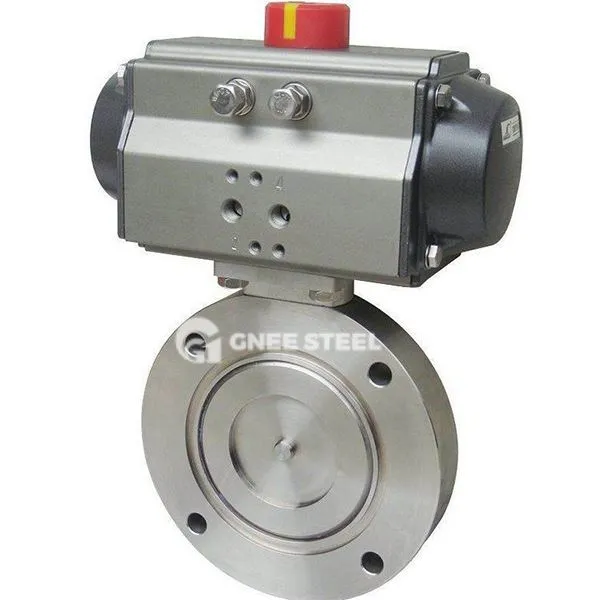

Deskrizzjoni tal-valv tal-farfett bil-vakwu
Valv tal-farfett bil-vakwu huwa ddisinjat apposta għal sistemi tal-vakwu u jadotta struttura tal-pjanċa tal-farfett ċentrali (iffurmata mill-iwweldjar ta 'pjanċi tal-azzar qosra). Għandu l-karatteristiċi ta 'reżistenza baxxa tal-fluss, piż ħafif u installazzjoni flessibbli. L-innovazzjonijiet ewlenin tagħha jinkludu:
Assemblea integrata ta 'staminali: telimina l-konnessjoni tradizzjonali tal-bolt jew tal-brilli, tevita r-riskju ta' tnixxija kkawżata mill-korrużjoni, u ttejjeb b'mod sinifikanti l-affidabbiltà tas-siġillar tal-vakwu;
Teknoloġija tas-siġillar b'ħafna saffi: Is-sedil tal-valv huwa magħmul minn gomma tan-nitrile (reżistenza għat-temperatura -25 ~ 80 grad) jew fluororubber (reżistenza għat-temperatura -30 ~ ~ 150 grad), b'rata ta 'tnixxija ta' inqas minn jew daqs 1.3 × 10 ^ -6} pa · l \/ s;
L-assemblaġġ tal-ippakkjar brevettat isaħħaħ is-siġillar tal-konnessjoni tal-ġisem tal-valv u jżomm prestazzjoni stabbli taħt pressjoni tal-vakwu.
Modalità tas-sewqan u ttajpja
Tip ta 'Operazzjoni:
Tip Manwali: Applikabbli għal DN 32- DN300, torque operattiv inqas minn jew daqs 10n · m, jappoġġja installazzjoni ta 'stazzjonijiet multi;
Tip pnewmatiku: drive tal-arja kkompressat ({{0}}. 4 ~ ~ 0.7MPa), ftuħ u għeluq ta 'ħin inqas minn jew daqs 3 sekondi, jappoġġja mod wieħed \/ doppju li jaġixxi u cut-off ta' emerġenza;
Tip elettriku: Kontroll PLC integrat, adattat għal DN {{0}} DN5000 pajpijiet tal-vakwu ultra-kbar-kalibru, b'reżistenza għall-pressjoni ta '1.0MPa.
Struttura Speċjali:
Funzjoni ta 'self-locking: il-pjanċa tal-valv awtomatikament serraturi fil-pożizzjoni tal-ftuħ u l-għeluq, tista' tiflaħ 0. 3MPA pressjoni tal-gass, u tipprevjeni l-ispostament tal-vibrazzjoni;
Disinn tas-siġillar b'żewġ direzzjonijiet: Is-siġill tax-xaft taz-zokk tal-valv jadotta struttura ta 'kumpens biex jiżola l-intrużjoni ta' l-atmosfera ta 'barra u jiżgura li l-grad tal-vakwu huwa inqas minn jew daqs 1.3 × 10 ^ {-5 PA.
Speċifikazzjoni tal-valv tal-farfett bil-vakwu
| Firxa tad-daqs | 2 "~ 28", DN50 ~ DN700 |
| Modalità ta 'aġir | Aġir doppju, ritorn tar-rebbiegħa (aġir wieħed) |
| Pressjoni operattiva | 1.6MPa |
| Pressjoni tal-provvista tal-arja | 2.5 sa 8 bar |
| Angolu ta 'rotazzjoni | 90 grad ± 4 grad |
| Ħin ta 'attwazzjoni | 1 ~ 2 sekondi fi 8. 0 bar pressjoni tal-arja |
| Materjal tal-ġisem | SS304, SS316, SS316L |
| Midja applikabbli | Kontroll tal-ilma, arja, gass, żejt, likwidu |
| Applikazzjoni | Ilma u ilma tad-drenaġġ, ilma ultra pur, desalinizzazzjoni, kimika, tessuti, farmaċewtiċi, polpa u karta |
| Aċċessorji mhux obbligatorji | Valv tas-solenojd namur, swiċċ tal-limitu, FRL, indikatur tal-pożizzjoni, apparat manwali |
Valv tal-farfett bil-vakwu
Vantaġġi
Effiċjenza tal-fluss għolja: Il-koeffiċjent tar-reżistenza tal-fluss huwa inqas minn jew daqs 0. 1 fl-istat kompletament miftuħ, u l-konduttività hija aħjar mill-valvi tal-istess livell;
Reżistenza għas-sħana u l-korrużjoni: Il-materjal tal-ġisem tal-valv jista 'jintgħażel minn 304 \/ 316L l-istainless steel (reżistenti għall-korrużjoni tal-joni tal-klorur), u l-valv tal-farfett miksija bil-fluworin huwa adattat għal mezzi ta' aċidu qawwi;
Rispons Mgħaġġel: It-tip pnewmatiku jappoġġja l-kontroll tal-valv elettromanjetiku li jreġġa 'lura, u l-ħin ta' qtugħ ta 'emerġenza huwa inqas minn jew daqs 0. 5 sekondi.
Applikazzjonijiet
Manifattura tas-Semikondutturi: Tagħmir tal-Kisi tal-Vakwu Kontroll tal-fluss tal-arja (rata ta 'tnixxija meħtieġa inqas minn jew daqs 1 × 10 ^ -6 pa · l \/ s);
Industrija Farmaċewtika: Sistema ta 'Vakwu Dryer Freeze, Adattata għat-Tindif tas-CIP \/ SIP u l-Proċess ta' Sterilizzazzjoni;
Qasam tal-Enerġija: Sistema ta 'rkupru tal-gass tal-forn TRT Blast, reżistenti għall-gass taċ-ċumnija ta' temperatura għolja (inqas minn jew daqs 300 grad);
Inġinerija tal-Protezzjoni Ambjentali: Pipeline tat-Trattament tal-Gass tal-Iskart Biex Tevita Depożizzjoni tal-Partikulati u Falliment tas-Siġill
