u tip deskrizzjoni tal-valv tal-farfett
Valv tal-farfett tat-tip U huwa valv tal-farfett ikkaratterizzat minn kanal tal-fluss f'forma ta 'U fil-korp tal-valv. Jista 'jaqta' l-medju jew jaġġusta r-rata tal-fluss billi jdur il-pjanċa tal-farfett. Hija mfassla għal kundizzjonijiet tax-xogħol speċjali ta 'pressjoni għolja, temperatura għolja, li fih partiċelli jew mezzi korrużivi. Il-vantaġġ ewlieni tiegħu huwa li jottimizzaw il-karatteristiċi dinamiċi tal-fluwidu, inaqqsu t-taqlib u l-vibrazzjoni, u jqisu l-affidabbiltà u l-konvenjenza tal-manutenzjoni tas-siġillar.
Speċifikazzjoni tal-valv tal-farfett tat-tip U
|
Daqs |
Dn 50- dn1200 |
|
Mezz adattat |
Ilma ħelu, ilma mormi, ilma baħar, fwar, gass, żjut, aċidu u alkalini. |
|
Tip ta 'attwatur |
Immaniġġja, elettriku, peneauatic u likwidu li jsuq. |
|
Pressjoni |
Klassi 125-300 \/ pn 10-25 \/ 200-300 psi |
|
Materjal |
Ħadid |
|
Tip |
Tip tal-wejfer, tip ta 'lug, tip doppju tal-flanġ, tip u, groove-end |
|
Disinn Ġenerali |
EN1092 |
|
Kuxxinett tal-immuntar |
ISO5211 |
|
Wiċċ imb wiċċ |
BS5155; EN558; 13 serje eċċ. |
|
Tħaffir tal-flanġ |
DIN2501; PN10 \/ PN16 |
|
Spezzjoni u test |
API598 |

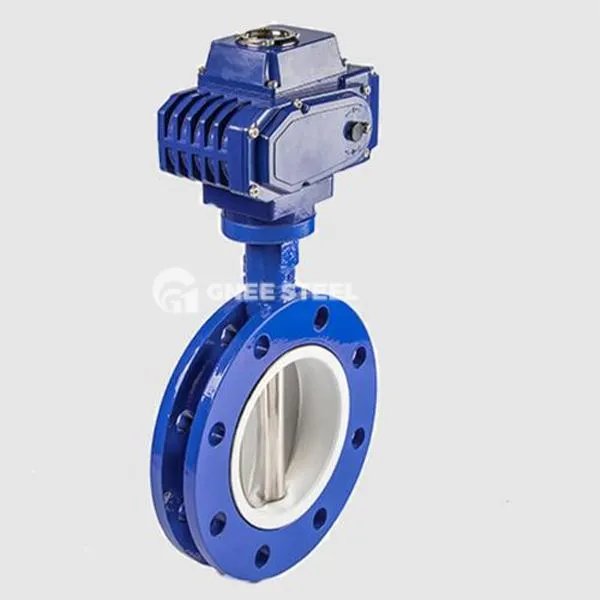

u ttajpja valv tal-farfett
Differenzi minn valvi oħra tal-farfett
Tqabbil tad-Disinn tal-Kanal tal-Fluss
Valv tal-farfett ordinarju : kanal tal-fluss ċirkolari jew dritta, reżistenza kbira tal-fluwidu (koeffiċjent ta 'telf ta' pressjoni akbar minn jew daqs 0. 3), faċli biex tiġġenera ħoss eddy;
Valv tal-farfett tat-tip U : Kanal tal-fluss f'forma ta 'U jottimizza l-passaġġ tal-fluwidu, inaqqas it-telf tal-pressjoni b'40% -60%, u huwa adattat għal xenarji ta' konsum ta 'fluss kbir u ta' enerġija baxxa.
Differenza fl-issiġillar tal-prestazzjoni
Valv tal-farfett issiġillat artab
Valv tal-farfett tat-tip U : Disinn ta 'siġillar doppju jista' jiflaħ għal pressjoni għolja PN40 u temperatura għolja ta '500 grad, adattat għal kundizzjonijiet ħorox tax-xogħol (bħal sistema ta' desulfurizzazzjoni tal-impjant tal-enerġija).
Karatteristiċi ta 'Installazzjoni u Manutenzjoni
Valv tal-farfett ordinarju : Il-pipeline jeħtieġ li jiġi żarmat għall-manutenzjoni, u l-ħin ta 'waqfien huwa twil;
Valv tal-farfett tat-tip U
