Deskrizzjoni tal-farfett tal-wejfer eċċentrika waħda
Il-valv tal-farfett tal-wejfer eċċentrika uniku huwa valv li jmexxi l-pjanċa tal-farfett biex idur billi jdur iz-zokk tal-valv biex jinkiseb il-pipeline medju mixgħul jew regolazzjoni tal-fluss. Il-karatteristika ewlenija tagħha hija li l-assi taz-zokk tal-valv jiddevja miċ-ċentru tal-pjanċa tal-farfett, li jifforma struttura eċċentrika waħda, li effettivament tferrex l-istress ta 'estrużjoni bejn il-pjanċa tal-farfett u s-sedil tal-valv.
Strutturali
Valve body: disinn ċilindriku, tul assjali qasir, pjanċa tal-farfett inkorporata, l-aktar magħmul minn azzar li ma jissaddadx, azzar tal-karbonju, eċċ.
Butterfly Plate u l-valv taz-zokk: Il-pjanċa tal-farfett hija forma ta 'diska, konnessa b'mod fiss maz-zokk tal-valv, u ż-zokk tal-valv huwa ssettjat b'mod eċċentriku biex jottimizza s-siġill.
Struttura tas-siġillar:
Iċ-ċirku tas-siġillar jista 'jkun issettjat fuq il-pjanċa tal-farfett (materjal artab bħal polytetrafluoroethylene), u s-siġillar jinkiseb permezz ta' deformazzjoni elastika;
Jew sedil tal-valv ta 'sezzjoni trasversali f'forma ta' Z huwa ddisinjat fuq il-korp tal-valv, li jiddependi fuq il-pressjoni medja biex tassisti s-siġill.
Wafer Connection: Il-valv huwa direttament imqabbad bejn il-flanġijiet tal-pajpijiet bil-boltijiet, u l-istruttura hija kompatta.
Speċifikazzjoni tal-farfett tal-wejfer eċċentrika waħda
Speċifikazzjonijiet u Dimensjonijiet
- Dijametru nominali (DN): il-firxa komuni hija DN50 ~ DN1200;
- Livell ta 'pressjoni (pn): ġeneralment pn6 ~ pn25;
- Temperatura applikabbli: It-tip ta 'siġill artab huwa ġeneralment -20 grad ~ 150 grad, u t-tip ta' siġill tal-metall jista 'jadatta għal temperaturi ogħla.
Karatteristiċi
Vantaġġi strutturali
Daqs żgħir, piż ħafif, faċli biex tinstalla u tinżamm;
Faċli biex topera, rotazzjoni ta '90 grad biss hija meħtieġa biex tinfetaħ / tagħlaq kompletament.
Karatteristiċi ta 'prestazzjoni
SIĠILLI TAL-Food: Permezz tas-sedil tal-valv elastiku jew is-siġillar awżiljarju ta 'pressjoni medja, jista' jadatta għal diversi kundizzjonijiet tax-xogħol;
Reżistenza tal-fluss low : Ir-relazzjoni lineari bejn il-ftuħ tal-pjanċa tal-farfett u r-rata tal-fluss hija tajba, u l-prestazzjoni ta 'aġġustament hija eċċellenti;
Durability: Id-disinn eċċentriku doppju jnaqqas il-grif bejn il-pjanċa tal-farfett u s-sedil tal-valv, u jtawwal il-ħajja tas-servizz.
Limitazzjonijiet
L-istruttura eċċentrika waħda għad għandha xi grif matul il-proċess ta 'bidla. Ix-xenarji applikabbli huma simili għal dawk tal-valv tal-farfett konċentriku. Tipi eċċentriċi doppji / tripli huma meħtieġa għal temperatura għolja u pressjoni għolja.

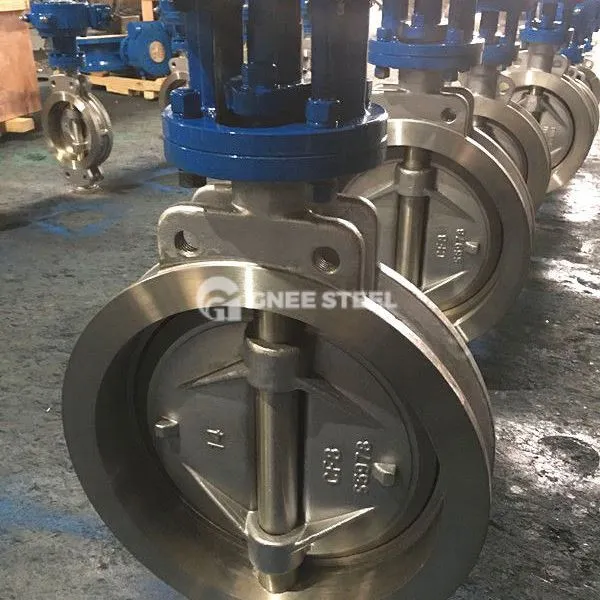

Farfett tal-wejfer eċċentriku wieħed
Applikazzjoni
Pajpijiet Industrijali: Kontroll tal-Fluwidi f'Petrokimika, Enerġija Elettrika, Metallurġija u Oqsma oħra;
Sistemi tal-bini: Regolament dwar l-ilma / gass medju fil-provvista tal-ilma u d-drenaġġ, HVAC;
Protezzjoni ambjentali u trattament tal-ilma: kontroll tal-fluss fl-impjanti tat-trattament tad-drenaġġ u stazzjonijiet tal-ippumpjar;
Ikel u Mediċina: Id-disinn sanitarju huwa adattat għal trasport medju nadif.
X'inhi d-differenza bejn valv tal-farfett tal-wejfer eċċentriku wieħed u valv tal-farfett tal-wejfer doppju eċċentriku?
1. Differenzi strutturali
Disinn eċċentriku
Eċċentriċità waħda: L-assi taz-zokk tal-valv biss jiddevja miċ-ċentru tal-pjanċa tal-farfett, sabiex it-truf ta 'fuq u t'isfel tal-pjanċa tal-farfett u l-wiċċ ta' kuntatt tas-sedil tal-valv ixxerred il-pressjoni, iżda ma jistax jelimina kompletament il-frizzjoni waqt il-proċess ta 'bidla.
Eċċentriċità doppja: Fuq il-bażi ta 'eċċentriċità waħda, l-assi staminali tal-valv jiddevja miċ-ċentru tal-korp tal-valv (li jifforma żewġ distanzi eċċentriċi), u l-pjanċa tal-farfett tista' tinqala 'malajr mis-sedil tal-valv wara l-ftuħ, tnaqqas b'mod sinifikanti l-frizzjoni.
Struttura tas-siġillar
Eċċentriċità waħda: Siġilli rotob (bħal gomma, polytetrafluoroethylene) huma l-aktar użati, u d-deformazzjoni elastika hija invokata biex tinkiseb is-siġillar.
Eċċentriċità doppja: Hija kompatibbli ma 'siġilli rotob jew siġilli tal-metall (bħal azzar li ma jissaddadx, karbur), li dan tal-aħħar huwa reżistenti għal temperaturi għoljin u għandu ħajja itwal.
2. Tqabbil tal-prestazzjoni
| Termini | Farfett tal-wejfer eċċentriku wieħed | Valv tal-farfett tal-wejfer eċċentriku doppju |
|---|---|---|
| Frizzjoni u xedd | Għad hemm grif u ilbies ovvju bejn il-pjanċa tal-farfett u s-sedil tal-valv. | Il-pjanċa tal-farfett tħalli s-sedil tal-valv malajr, u l-frizzjoni titnaqqas ħafna. |
| Reżistenza tar-reżistenza | Adattat għal pressjoni baxxa (pn6 ~ pn16) | Jista 'jiflaħ pressjoni ogħla (pn16 ~ pn25) |
| Firxa tat-temperatura | It-tip ta 'siġill artab ġeneralment huwa inqas minn jew daqs 150 grad | Tip issiġillat tal-metall jista 'jilħaq aktar minn 400 grad |
| Affidabilità tas-serjetà | Billi sserraħ fuq deformazzjoni elastika biex tissiġilla, ir-rekwiżit tal-pożizzjoni tal-għeluq huwa baxx | Siġillar tal-pożizzjoni (kuntatt tal-linja), l-għeluq jeħtieġ pożizzjonament preċiż |
3. Xenarji ta 'applikazzjoni
Valv tal-farfett tal-wejfer eċċentriku wieħed: Adattat għal pressjoni baxxa, temperatura normali u kundizzjonijiet medji nodfa, bħal trattament tal-ilma, provvista tal-ilma tal-bini u drenaġġ, sistema HVAC.
Valv tal-farfett tal-wejfer doppju eċċentriku: Adattat għal xenarji industrijali b'temperatura għolja, pressjoni għolja jew partiċelli li fihom medju, bħalma huma l-industriji petrokimiċi, elettriċi u metallurġiċi.
4. Rakkomandazzjonijiet tal-għażla
Ipprijoritizza eċċentrika waħda: Meta l-ispiża tkun sensittiva, il-mezz mhux korrużiv u l-kundizzjonijiet tax-xogħol huma stabbli.
Ipprijoritizza d-doppju eċċentriku: Ħtieġa li tadatta għal kundizzjonijiet tax-xogħol severi bħal ftuħ u għeluq frekwenti, temperatura għolja u pressjoni għolja jew ħajja twila.
