Valvi tal-farfett offset trippla flanged

Valv ta 'farfett ta' tpaċija tripla flanged huwa valv ta 'prestazzjoni għolja li jgħaqqad konnessjoni tal-flanġ u struttura eċċentrika tridimensjonali, iddisinjata għal temperatura għolja u pressjoni għolja, mezzi korrużivi u kundizzjonijiet tax-xogħol ħarxa. Il-karatteristika ewlenija tagħha hija li tinkiseb tnixxija żero u ħajja twila permezz ta 'innovazzjoni strutturali, din li ġejja hija analiżi dettaljata:

1. Karatteristiċi strutturali tal-qalba
Disinn eċċentriku tridimensjonali:
L-ewwel eċċentriċità: l-assi staminali jiddevja miċ-ċentru tal-pjanċa tal-farfett, li tnaqqas il-frizzjoni u l-ilbies tal-wiċċ tas-siġillar waqt il-ftuħ u l-għeluq.
It-tieni eċċentriċità: L-assi staminali huwa kkumpensat mil-linja ċentrali tal-pajp, li jifforma forza li tissikka lilha nnifisha biex ittejjeb l-effett tas-siġillar.
It-tielet eċċentriċità: Il-wiċċ tas-siġillar jadotta disinn koniku li jkun imqabbad, biss meta tagħlaq il-pjanċa tal-farfett u l-kuntatt tas-sedil tal-valv, biex tinkiseb żero tnixxija ta 'siġill iebes tal-metall (rata ta' tnixxija inqas minn jew daqs 10 ppm).
Konnessjoni tal-flanġ:
Il-korp tal-valv u l-pipeline huma ffissati minn boltijiet tal-flanġ biex jiżguraw konnessjoni soda u żarmar u manutenzjoni faċli.
Il-wiċċ tas-siġillar tal-flanġ jista 'jkun wiċċu b'liga iebsa jew saff kompost tal-grafita flessibbli biex jadatta għal temperatura għolja u impatt ta' pressjoni għolja.
2. Vantaġġi ta 'prestazzjoni
Siġillar u Reżistenza għall-Pressjoni:
Siġillar bidirezzjonali: L-angolu tal-kon tal-wiċċ tas-siġillar huwa iżgħar mill-angolu tal-frizzjoni, li jista 'jiflaħ għall-impatt tal-pressjoni inversa, u huwa adattat għal xenarji frekwenti ta' ftuħ u għeluq.
Klassifikazzjoni tal-pressjoni sal-klassi 600 (pn100), firxa tat-temperatura li tkopri -196 grad ~ +600 grad.
Ħajja twila u manutenzjoni baxxa:
Il-ħajja tas-sedil hija 'l fuq minn 100, 000 fetħiet u għeluq, l-ebda problemi ta' deterjorazzjoni tas-siġill elastiċi, u intervalli ta 'manutenzjoni tas-snin 3-5.
Il-wiċċ tas-siġillar huwa magħmul minn overlay tal-karbur kkonsolidat (bħal stellite) jew struttura laminata tal-metall, li hija reżistenti għall-brix u l-għorik.

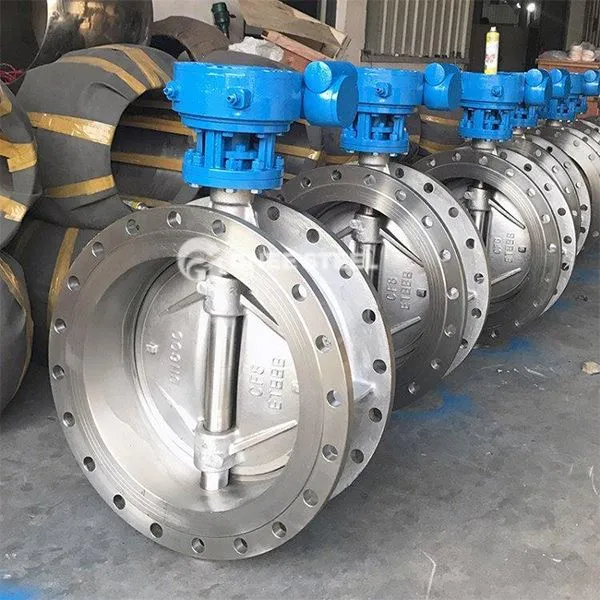

Valvi tal-farfett offset trippla flanged
