Deskrizzjoni tal-valv manwali bi tliet direzzjonijiet
Valv manwali bi tliet direzzjonijiet huwa apparat tal-valv li jikkontrolla d-direzzjoni tal-fluss tal-mezz fi tliet linji tal-pajpijiet permezz ta 'tħaddim manwali. Il-karatteristika ewlenija tagħha hija tliet kanali ta 'fluwidi (daħla waħda, żewġ ħwienet jew żewġ daħliet, ħanut wieħed), li jistgħu jirrealizzaw b'mod flessibbli d-devjazzjoni, il-konfluwenza jew id-direzzjoni tal-fluss li jinxtegħlu tal-fluwidu.
Valve Struttura tal-Korp:
Normalment magħmul minn azzar li ma jissaddadx (304 / 316L), ħadid fondut jew materjali speċjali tal-liga, b'reżistenza qawwija għall-korrużjoni u adattabilità għal mezzi differenti;
Id-disinn tipiku huwa t-tqassim tal-interface "xellug, lemin u ta 'isfel", u l-istat ta' konnessjoni tal-kanal huwa kkontrollat mill-bidla tal-pożizzjoni tal-qalba tal-valv.
Drive Mode:
Dipendenti kompletament fuq it-tħaddim manwali (bħalma huma l-manku li jdur jew il-wrench), mingħajr għajnuna elettrika jew pnewmatika.
Klassifikazzjoni u tip
Klassifikazzjoni minn Function:
Valv ta 'konverġenti: Żewġ daħliet huma magħquda f'wieħed mill-iżbokk, użat biex jitħallat midja differenti;
Valve Divert: Id-daħla waħda hija ddevjata għal żewġ ħwienet, adattati għad-distribuzzjoni tal-fluss jew għall-iswiċċ tad-direzzjoni.
Klassifikazzjoni skont l-istruttura:
Ball Valve Type: Ibdel id-direzzjoni tal-fluss billi ddur il-ballun, b'rendiment eċċellenti tas-siġillar (bħal valv tal-ballun manwali bi tliet direzzjonijiet);
Valv Direzzjonali tat-Tip: Uża l-ispostament 'il fuq u' l isfel tal-qalba tal-valv biex taqleb il-konnettività tal-kanal, użata komunement f'sistemi idrawliċi.
Speċifikazzjoni tal-valv manwali bi tliet mod
| Dijametru nominali | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1 / 4 '', {{1-1}} / 2 '', 2 '' ') |
| Tip tal-Valv tal-Ballun | Valv tal-ballun li jżomm f'wiċċ l-ilma, valv tal-ballun ta '3 direzzjonijiet, valv tal-ballun V, valv tal-ballun bi pressjoni għolja |
| Konnessjoni | Ħjut, flanġ, morsa, iwweldjar bil-butt, iwweldjar tas-sokit, morsa rqiqa |
| Stampa Nominali | PN16, PN25, PN40, PN64 |
| Materjal tal-Korp tal-Valv | SUS304, SUS316, SUS316L |
| Materjal tas-siġill | Ptfe |
| Temp Medju | -20 grad ~ +120 grad |
| Mezz tax-xogħol | Arja, fwar, ilma, gassijiet, żejt, trab, mezz korrużiv, eċċ |
| Konnessjoni tas-sewwieq | ISO 5211 |
| Spezzjoni tal-valv | ISO / DIN 5208-1987 |

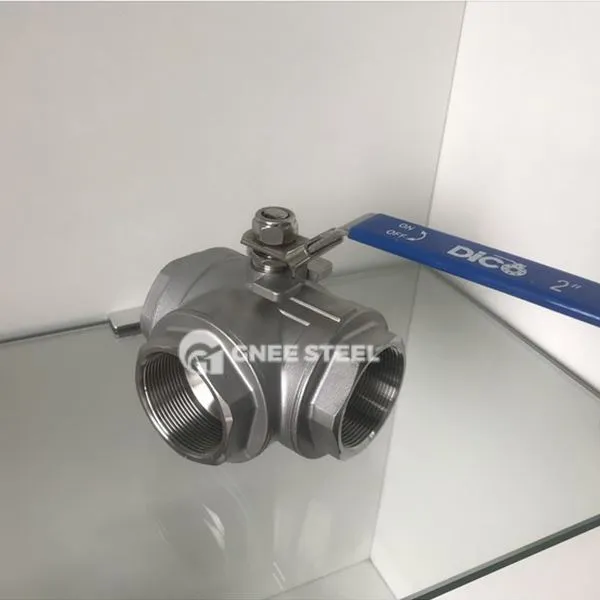

Valv manwali bi tliet direzzjonijiet
Applikazzjonijiet
Sistemi ta 'kontroll industrijali: trasport alternattiv u taħlit ta' aċidu u midja alkali fil-produzzjoni kimika; Qalb tal-provvista tal-ilma 'l quddiem u b'lura u r-regolazzjoni tal-fluss fis-sistemi tat-trattament tal-ilma.
Enerġija u Faċilitajiet Pubbliċi: Kontroll tad-devjazzjoni tal-fwar / ilma sħun fin-netwerks tal-pajpijiet tat-tisħin; Qlib ta 'emerġenza ta' sorsi ta 'ilma multipli f'sistemi ta' protezzjoni min-nar.
Punti tal-Għażla
Adattabilità tal-Midja: 316L STEEL Stainless + Siġill miksija bil-fluworin huwa preferut għal fluwidi korrużivi ħafna; Livell ta 'pressjoni: Mudelli konvenzjonali jappoġġjaw PN 16- PN40, u strutturi ta' siġill iebes jeħtieġ li jiġu personalizzati għal kundizzjonijiet ta 'temperatura għolja u ta' pressjoni għolja; Konvenjenza tal-Operazzjoni: Id-disinn tal-manku għandu jkun ergonomiku, u t-torque ta 'rotazzjoni għandu jkun inqas minn jew daqs 50N · m biex tnaqqas id-diffikultà ta' operazzjoni.
