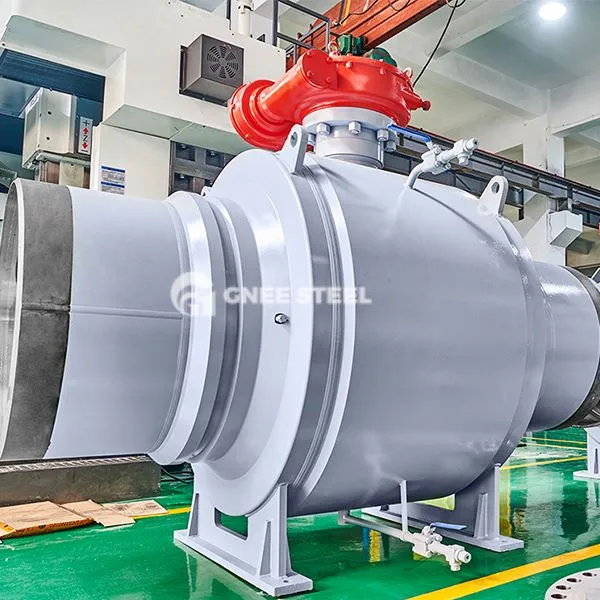

Valvi tal-ballun tal-baħar

Valvoli tal-ballun tal-baħar huma valvi speċjali ddisinjati għal sistemi ta 'trasmissjoni taż-żejt u tal-gass fil-fond, prinċipalment skjerati fil-manifolds tal-pipeline taħt l-ilma, terminali tal-pipeline tal-baħar u pipelines ta' trasmissjoni taż-żejt u tal-gass, b'fond tax-xogħol ta 'sa 3, 000 miters. Il-funzjonijiet ewlenin tagħha jinkludu:

Midja tinqata 'taħt pressjoni għolja (10-100 mpa) ambjent
Imħaddem mill-bogħod permezz ta 'ROV (robot taħt l-ilma) jew sistema idrawlika
Reżistenti għall-korrużjoni tal-ilma baħar u l-impatt tas-sediment sottomarini.

Komponenti strutturali
1. Struttura ewlenija
Korp tal-valv: Super Duplex Stainless Steel (UNS S32750) jew ikkastjar tan-nikil-aluminju-bronż, il-ħxuna tal-ħajt żdiedet bi 30% -50% meta mqabbel mal-valvi tal-art.
Ballun: Disinn sħiħ ta 'l-imtaqqab, wiċċ imbexxex b'karbide tat-tungstenu jew saff tal-liga bbażat fuq in-nikil, ebusija tal-wiċċ ta' HRC60 jew aktar.
2. Sistema ta 'siġillar
Siġill prinċipali: SPE (effett ta 'pistun wieħed) + DPE (effett ta' pistun doppju) Siġill ta 'kombinazzjoni, siġillar ta' pressjoni speċifika ta '140-180 n / mm².
Siġill awżiljarju: Ċirku tas-siġill PTFE b'forma ta 'xoffa + struttura ta' kumpens tar-rebbiegħa tal-metall, kumpens sa 5mm.
3. Apparat ta 'protezzjoni
Sistema ta 'serħan mill-pressjoni: Apparat ta' eżenzjoni awtomatika għal pressjoni żejda fil-kamra tan-nofs, bil-pressjoni ta 'eżenzjoni stabbilita għal 1.3 darbiet tal-pressjoni tax-xogħol.
Disinn kontra l-korrużjoni: zokk tal-valv huwa magħmul minn liga Inconel 625, u l-parti bil-kamin hija magħmula minn struttura trapezoidali kontra s-sistema.



Valvi tal-ballun tal-baħar



Vantaġġi
Adattabilità ambjentali estrema
Operazzjoni kontinwa għal 30 sena f'4 grad fl-ambjent tal-ilma baħar u reżistenza għall-konċentrazzjoni Cl sa 19, 000 ppm.
Affidabilità operazzjonali
Ħin ta 'rispons tas-sistema idrawlika tas-sewqan<3 seconds, torque output range 2000-15000N-m.
Disinn sigur u żejjed
Bil-mekkaniżmu ta 'protezzjoni ta' falliment ta 'siġill doppju, rata ta' tnixxija inqas minn jew daqs 0. 01ppm (standard ISO 5208).
