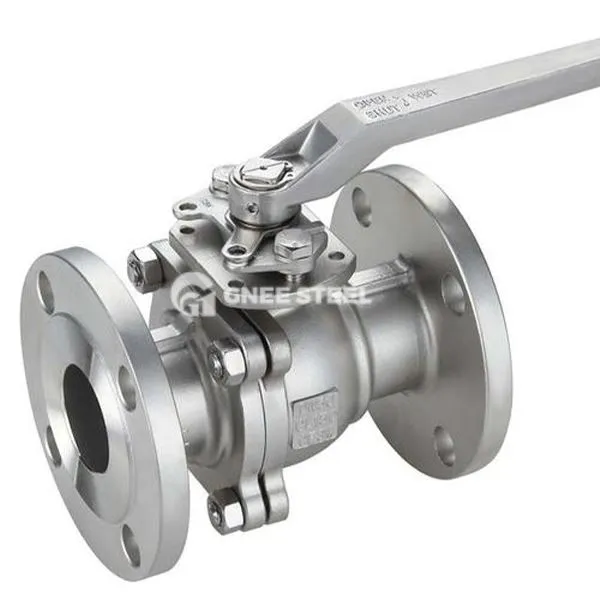

Valv tal-ballun tal-fwar

Valvoli tal-ballun tal-fwar huma valvi speċjalizzati għall-kontroll on-off tal-midja tal-fwar billi ddur sfera. Il-komponent tal-qalba huwa sfera b'kanal ċirkolari. Meta l-isfera tkun imdawra b'90 grad, il-kanal huwa allinjat jew allinjat ħażin mal-passaġġ tal-fluss tal-korp tal-valv biex jinkiseb fluss tal-fwar jew qtugħ, rispettivament.

Karatteristiċi tal-qalba
Reżistenza għat-temperatura għolja

Il-korp tal-valv huwa magħmul minn SUS316L, azzar tal-liga WC6, eċċ., U jista 'jiflaħ temperaturi tal-fwar sa 450 grad. Il-partijiet tas-siġillar huma magħmula minn gaskits tal-fenek tal-grafita;
Is-siġilli huma magħmula minn gaskits tal-feriti tal-grafita jew siġilli iebsa tal-metall biex jiżguraw l-affidabbiltà tas-siġillar f'temperaturi għoljin.
Reżistenza għall-pressjoni għolja

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPa).
Disinn ta 'reżistenza baxxa tal-fluss

Path tal-fluss ta 'dijametru sħiħ (dijametru tal-orifiċju huwa l-istess bħall-pipeline), it-tnaqqis tat-telf tat-turbulenza, il-waqgħa tal-pressjoni hija 30% ~ 50% inqas mill-valv tal-bieb.

Daqs tal-valv tal-ballun tal-fwar

Daqs tal-konnettur minn 1/8 pulzier sa 2 pulzieri,

Dijametru minn 4mm sa 50mm,

Pressjoni minn 1.6MPa sa 50MPa.

Konnetturi tal-valv tal-ballun tal-fwar

Ħajt tan-Nisa BSP, NPT, PT (1/8 "~ 2")

Ħajt maskili M, LR, SR (M16 * 1.5 ~ M60 * 2)

Materjali tal-valv tal-ballun tal-fwar:

1. Azzar tal-Karbonju

2. Azzar bla stain (SS316, SS304)

Risponiment tal-wiċċ tal-valv tal-ballun tal-fwar:

1.Lank-Pollakk Fosforiku (Kulur Iswed)

2.G-Elettroplat Żingu Isfar (Kulur Isfar)

3.G-Elettroplat Yellow Zinc (Kulur Abjad)



Valv tal-ballun tal-fwar



Punti tal-Għażla
Tqabbil tal-parametri

Pressjoni tax-xogħol: magħżula skont il-pressjoni tad-disinn tal-pipeline tal-fwar (eż. 1.6MPa, 2.5MPa, 4. {0 mpa);
Temperatura medja: Aktar minn 300 grad jeħtieġu jużaw siġill iebes tal-metall + struttura ta 'sink tas-sħana.
Għażla tal-materjal

Kundizzjonijiet konvenzjonali: il-korp tal-valv huwa magħmul minn azzar fondut WCB, u s-sedil tal-valv huwa magħmul minn materjal kompost 316+ PTFE;
Fwar korrużiv: Għażla ta 'prijorità ta' azzar li ma jissaddadx duplex (2205) jew liga monel.

Speċifikazzjoni tal-Manutenzjoni
Spezzjoni ta 'kuljum

Sejbien ta 'kull xahar ta' tnixxija tal-wiċċ tas-siġillar (bl-użu ta 'termometru infra-aħmar biex tosserva bidliet fit-temperatura);
Lubrikazzjoni perjodika taz-zokk tal-valv (ċiklu rakkomandat 6 xhur) bi grass ta 'temperatura għolja (eż. Molykote 111).
Intervalli ta 'reviżjoni

Wara 3 snin ta 'tħaddim kontinwu jew 5000 fetħa u għeluq, il-valv jeħtieġ li jiġi żarmat biex jissostitwixxi s-siġill tas-sedil u l-ippakkjar;
Valvi tal-ballun iwweldjati jeħtieġu ttestjar tal-penetrazzjoni (PT) jew ittestjar radjografiku (RT) biex tiżgura l-integrità tal-weldjatura.
Nota: Meta l-valvi tal-ballun tal-fwar jintużaw flimkien ma 'miters tal-fluss tal-fwar ta' l-inserzjoni (bħat-tip MY-LUC), huwa meħtieġ li tinżamm is-sezzjoni tal-pajpijiet dritti upstream akbar minn jew daqs 10D biex tiżgura l-eżattezza tal-kejl.
